Роджер Чарльз Андерсон - Парусные корабли. История мореплавания и кораблестроения с древних времен до XIX века

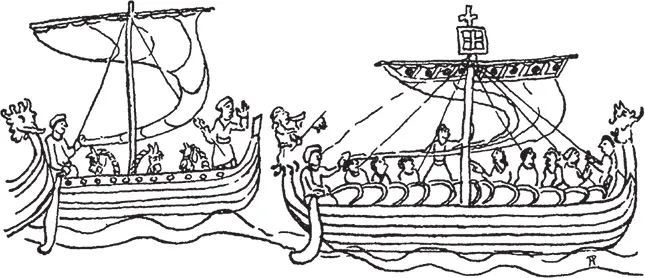

Рис. 44. Норманнские суда с гобелена Байё

Изображение судна присутствует на печати из Ла-Рошели (рис. 45). Почти все морские города в то или иное время использовали печати с изображениями кораблей. Они сохранились на документах. Сложность заключается в том, что дата документа совершенно не обязательно совпадает с датой изготовления печати и тем более с датой постройки изображенного на ней судна. Одну и ту же печать нередко использовали веками. К примеру, в Саутгемптоне до сих пор в ходу печать, которую изготовили в 1587 году, а судно на ней – плохой пример современного военного корабля. Тем не менее, взяв самую раннюю дату, которая может быть получена из документа, и сравнив стили работы ремесленников, изготовивших разные печати, можно получить некоторое представление о датах появления печатей с кораблями. Считается, что печать из Ла-Рошели относится к XII веку, так, она вряд ли могла быть изготовлена более чем на столетие позже, чем гобелен Байё, а возможно, и является его современницей. На ней изображен в точности такой же корабль с одинаковыми высокими штевнями, мачтой и обшитым внакрой корпусом. Кроме того, на ней показана очень важная деталь, касающаяся паруса. Вертикальные линии в его нижней части почти наверняка риф-сезени, с помощью которых можно уменьшить площадь паруса, завязав его часть. На средневековых судах существовало два способа изменить площадь паруса. Иногда они использовали риф-сезени, а иногда добавляли или убирали кусок парусины к нижней части паруса. Вероятнее всего, второй метод был более распространенным, поскольку до середины XVII века изображения риф-сезеней встречается чрезвычайно редко. Тем не менее они встречаются достаточно часто, чтобы мы могли быть уверены в следующем: на флоте в период 1200–1500 годов использовались рифы. Кроме этого, мы почти ничего о них не знаем до 1650 года, после чего они распространились повсеместно и используются до сих пор.

Рис. 45. Печать из Ла-Рошели. XII в.

Рис. 46. Печать из Сэндвича. XIII в.

Рис. 47. Печать из Уинчелси. XIII в.

Следующие две печати, так же как и другие, относящиеся к тому же периоду, показывают суда с одинаковыми штевнями в то время, когда их уже вытеснили более совершенные проекты. Печати из Сэндвича (рис. 46, с. 69) и Уинчелси (рис. 47) относятся к XIII веку. На рис. 46 мы видим надстройки, построенные или скорее установленные в носовой и кормовой оконечностях судна, а также на мачте. Мы видим судовую шлюпку на палубе в средней части и крюк для перерезывания такелажа вражеского судна. Из ахтерштевня выступают два зубца. Чаще показан один, на вершине штевня, и в таком виде это приспособление является характерной чертой многих судов XIII века. Представляется, что его использовали для самых разных работ. Часто к нему привязывали бакштаг, иногда просто наматывали канат, а на одной картине на нем виден канат, якорь и вдобавок к нему прислонены копья. Судя по форме, первоначально одно поддерживало мачту, когда ее опускали. На египетских судах было нечто очень похожее, а на современных судах есть аналогичное приспособление для гика. Три бугра на борту – это, несомненно, кранцы, предназначенные для защиты обшивки от повреждения о причал. Одно очень важное приспособление появляется здесь впервые. Это бушприт, выступающий над носом судна. Его мы рассмотрим в следующей главе. Судно из Уинчелси (рис. 47) не имеет бушприта и конструкции на мачте, зато бак и ют хорошо развиты. Поскольку изображен правый борт судна, мы видим руль. Также показана интересная деталь, касающаяся подъема якоря. Этим заняты два человека, работающие на брашпиле в сторону кормы от мачты, и еще два, которые тянут непосредственно якорную цепь.

Стоит задуматься, почему северные суда неожиданно приобрели так много усовершенствований, после того как на протяжении многих веков оставались практически одинаковыми. Самое вероятное объяснение – расширение контактов со Средиземноморьем, вызванное в некоторой степени укреплением норманнов в Италии и на Сицилии, а также на севере. Еще больше расширили контакты со Средиземноморьем Крестовые походы. В Третьем крестовом походе, который начался в 1188 году, суда из портов, расположенных по обе стороны канала, впервые в истории вошли в Средиземное море как флот. Как строители хороших мореходных судов, северяне могли не опасаться средиземноморских конкурентов, но что касается жилых помещений и трудосберегающих устройств, южане, имевшие за спиной более древнюю цивилизацию, занимали прочное лидерство. Все это и начало появляться на северных судах в конце XII и начале XIII века.

Несколькими годами позже значительно усовершенствованное северное судно вернулось, чтобы окончательно утвердиться на Средиземноморье, и получило здесь завершающие штрихи, которые привели к распространению в XV веке по всей Европе одного стандартного типа судов с полным парусным вооружением.

Если поставить рядом типичные суда XII и XIV веков, разница в парусном вооружении будет совсем небольшая. В обоих случаях будет одна мачта с прямым парусом, довольно высоким и узким на современный взгляд. На одном судне может быть бушприт, которого не будет на другом, но во всем остальном разница незначительная. Важные перемены коснулись только корпуса.

Северные суда времен викингов и норманнов имели, как мы уже говорили, одинаковые штевни – иными словами, не было никакой разницы (а если и была, то очень небольшая) в форме носа и кормы. Пока судно управлялось рулевыми веслами или рулем в форме весла, навешенным на борт у кормы, изменять этот проект не было никакого смысла. Только после того, как появилась идея о руле на ахтерштевне, стало целесообразно изменить форму ахтерштевня, чтобы приспособить его к установке руля. Не то чтобы было невозможно подвесить руль на изогнутый ахтерштевень – именно так и делалось в течение многих лет на средиземноморских галерах, но прямой штевень был настолько удобнее, что переход произошел совершенно естественно. Навесить руль на ахтерштевень – это почти то же самое, что навесить дверь на косяк. Понятно, что процесс намного проще, если оба края прямые. С появлением прямого ахтерштевня два конца судна стали отличаться. Чтобы оставить их одинаковыми, надо было сделать еще и прямой форштевень. Этого так никогда и не произошло, по крайней мере на больших судах, хотя форштевень и стал заметно прямее.
