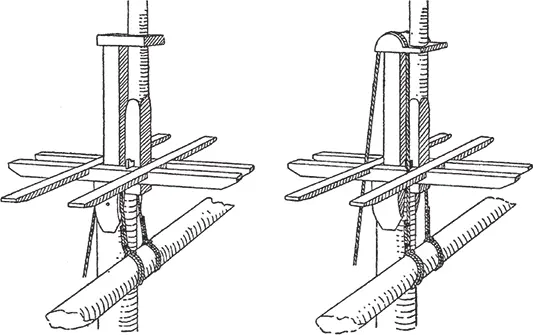

Рис. 102. Английские и иностранные топы мачт в XVII в.

Диаграмма на рис. 103 показывает, как работал колдершток. На ней мы видим поперечное сечение судна в районе носового конца румпеля. Р. – левый борт судна, S. – правый борт, D – палуба, С – точка опоры, через которую проходит колдершток. А – верхний конец колдерштока, который соединяется нижним концом с румпелем В. В этом положении колдершток вертикален, румпель посередине корабля и руль бездействует. Если колдершток повернуть к А' и одновременно толкнуть вниз, румпель передвинется в положение В' по правому борту судна. Руль переместится влево, и судно повернет налево.

Этот метод рулевого управления не позволял переложить руль очень уж далеко, и приходилось активно управлять парусами. При сильном ветре колдершток отсоединяли вообще, и управление судном велось при помощи румпель-талей. Это было во многих отношениях неудобно, и изобретение штурвала, должно быть, явилось истинным благом.

Рис. 103. Диаграмма, иллюстрирующая действие колдерштока

Войны этого века были намного более похожими на настоящие морские сражения, чем когда-либо ранее, и первая англо-голландская война 1652–1654 годов яркий тому пример. Многочисленные сражения с использованием постоянно усовершенствующихся кораблей привели к хорошему пониманию того, какие суда можно использовать для конкретных целей и как это делать лучше всего. До 1650 года все корабли флота, большие и маленькие, шли в бой одной большой «толпой». Около 1653 года английский флот стал идти в бой кильватерной колонной – линией друг за другом. Ясно, что это было наилучшее из возможных использование кораблей, которые вели огонь бортовыми залпами. При этом требовалось мастерское управление, чтобы сохранить свое место на линии, а это стало возможным благодаря усовершенствованию такелажа. Линия кораблей, следующих друг за другом, имела один недостаток: если командир точно не знал, как построены корабли противника, существовала опасность, что маленький корабль окажется перед очень сильным противником. Единственный выход – держать самые маленькие суда вне линии и использовать только те, у которых есть шанс справиться с сильным противником.

В результате все корабли, несущие меньше 50 пушек, были признаны «недостойными» быть линейными кораблями. Но даже при этом 50-пушечный двухпалубник мог оказаться вынужденным ввязаться в бой с трехпалубным кораблем, несущим вдвое больше орудий, причем более тяжелых, чем его собственные. В последней англо-голландской войне англичане использовали трехпалубные корабли, несущие по 90 или 100 орудий, и двухпалубные корабли, с 48–90 орудиями. У голландцев не было трехпалубников, но у них были отличные двухпалубники, несущие по 80 и более орудий. Французы строили и двухпалубные, и трехпалубные корабли.

Двухпалубник – это корабль с двумя рядами орудий, помещенных по всей длине верхней и нижней палуб. Орудия также могли располагаться несплошным рядом – на квартердеке и баке (полубаке) с промежутком в средней части корабля. На трехпалубном корабле к указанному выше добавлялся третий полный ряд орудий. Таким образом, корабль, являвшийся двухпалубным, мог иметь не менее четырех орудий – одно над другим – на корме.

К концу века англичане попытались строить двухпалубные корабли, а голландцы – трехпалубные. Ни одна из сторон не получила удовлетворительного результата. Надводная часть корпуса английского двухпалубного корабля на 80 пушек оказалась слишком слабой, и последние из них были перестроены в некое подобие трехпалубников со сплошной верхней палубой без сплошного ряда орудий. Голландские 90-пушечные корабли были трехпалубными, без бака и с очень короткими квартердеками. Они были слишком маленькими для таких орудий, и лишь последние два или три корабля, имевшие несколько большие размеры, оказались удовлетворительными.

Чтобы проиллюстрировать изменения, происшедшие в XVII веке, корабль 1594 года на рис. 91 (с. 120) можно сравнить с французским парусником, построенным на сто лет позже (фото 14, см. вклейку). Корпус явно стал более прямым. Что касается такелажа, самые очевидные изменения видны в носовой и кормовой части: постоянный шпринтовый парус, шпринтовый марсель на бушприте и единственная бизань с квадратным марселем вместо двух бизаней с латинским марселем на одной из них.

Чтобы получить хорошее представление об английских и голландских кораблях конца века, лучше всего обратиться к моделям. Две модели, изображенные на фото 15 и 16, представляются нам замечательными – каждая в своем роде. Голландская модель, представляющая один из первых трехпалубных кораблей, построенных около 1685 года, считается единственной существующей моделью голландского трехпалубника. Английская модель корабля «Сент-Джордж» замечательна тем, что имеет современный такелаж в идеальном состоянии. Такелаж модели – очень тонкая работа, его легко повредить. Поэтому большинство старых моделей, если они вообще имели такелаж, или полностью утратили его, или были отреставрированы, приобретя в результате такелаж, совершенно не соответствующий времени постройки корпуса. Так случилось с голландской моделью, показанной здесь: такелаж был выполнен очень грубо, в соответствии с модой наполеоновских времен. Он был полностью снят и заменен такелажем, выполненным на основании книг и изображений соответствующего времени. Такая современная работа предпочтительнее, чем старый такелаж, принадлежащий не к тому времени, что корпус. Но она, естественно, не такая ценная, как подлинная работа XVII века. Модель «Сент-Джорджа» обязана своей совершенной оснасткой тому, что до самого недавнего времени ее хранили в том же доме и в том же ящике, куда ее поместили после изготовления. Увы, эта великолепная модель, как и многие другие, теперь покинула свой дом и даже свою страну, отбыв в Америку.

Необшитая часть корпуса под ватерлинией – характерная черта почти всех английских моделей, сделанных для официального использования. Иностранные модели, как правило, имеют полностью обшитый корпус. Паруса показывают нечасто, причем на английских моделях еще реже, чем на иностранных. При желании можно себе представить свернутый парус под каждым реем. Отсутствие парусов делает необходимым крепление к реям определенных снастей, таких как булини, которые на деле должны крепиться к парусам, и показ топсель-реев опущенными, как если паруса свернуты.

На модели «Сент-Джорджа» показана важная новая деталь. Это канат, который называется ватерштаг, ведущий от бушприта к точке под носовым украшением. Бушприт должен принять прямую нагрузку фока-штага, форстень-штага и фор-брам-стень-штага и косвенную – грот-стень-штага и грот-брам-стень-штага. Эти нагрузки складываются вдоль бушприта, и единственный способ удержать его – ватервулинг – тяжелая связь между носовым украшением корабля и носом. Удивительно, что прошло почти два века, прежде чем в помощь бушприту придумали ватерштаг, но все было именно так. Возможно, дело было в том, что ранние клювы были неудобны по форме и конструкции, чтобы противостоять тяге. Ранние примеры ватерштагов видны на французской гравюре 1691 года и на голландской модели, получившей такелаж в 1698 году.
