Роджер Чарльз Андерсон - Парусные корабли. История мореплавания и кораблестроения с древних времен до XIX века

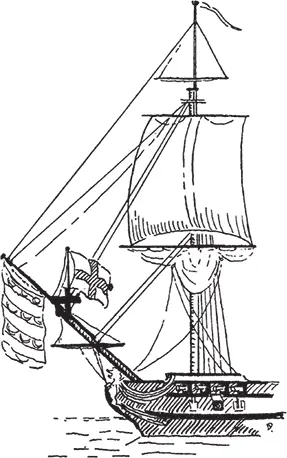

Рис. 106. Нос турецкого корабля. 1760 г.

Одновременно с появлением кливера произошли некоторые изменения в форме корпуса. Английская круглая выпуклая корма постепенно стала копироваться судостроителями других стран, а англичане, в свою очередь, последовали иностранной моде и начали делать руслени – площадки с наружной стороны борта, на которые крепят ванты нижних мачт. Во второй половине XVII века положение русленей было одним из аспектов, отличавших английские суда от всех остальных. У англичан руслени располагались под орудиями средней палубы. На голландских судах они были над этими орудиями, а на французских судах, как видно на фото 16, они иногда были даже над орудиями верхней палубы трехпалубника. После 1706 года англичане последовали примеру голландцев. Тремя годами раньше был издан приказ избавиться от большинства бесполезных украшений на кораблях. Массивные резные деревянные украшения уступили место более скромным. Отметим, что весьма замысловатые венки вокруг портов (рис. 107), которые были характерной чертой английских судов XVII века, исчезли сначала с верхней палубы, а потом и с квартердека. К концу правления королевы Анны преображение судов было завершено. Пышно украшенные корабли XVII века остались в прошлом, и им на смену пришли строгие корабли века XVIII.

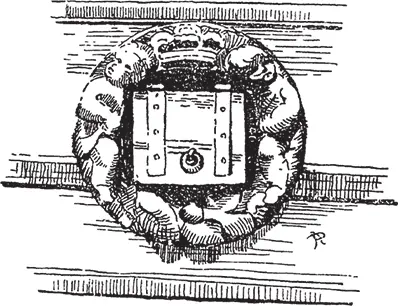

Рис. 107. Венки вокруг портов с модели 1700 г.

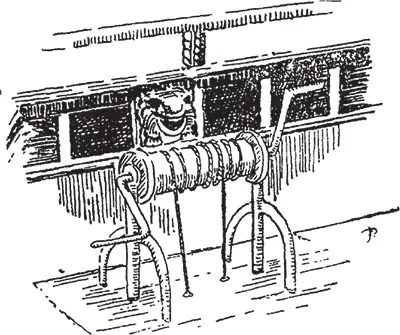

Значительно более важная перемена была вызвана изобретением рулевого колеса – штурвала. В настоящее время невозможно приписать его какой-то одной стране, равно как и точно датировать. Раннее свидетельство наличия штурвала найдено в проекте перестройки английского 90-пушечного корабля «Оссори». Он не датирован, но корабль был спущен на воду в 1711 году, а проект, вероятнее всего, был разработан как минимум тремя годами раньше. В Гринвиче есть модель, датированная 1706 годом, на которой имеется и штурвал, и опора на палубе для колдерштока. Другая модель из Гринвича, недатированная, но определенно принадлежащая к периоду начала правления королевы Анны, имеет очень интересное приспособление (рис. 108) в виде лебедки с двумя рукоятками в том месте, где должен быть штурвал, и соединяется с румпелем таким же образом.

Рис. 108. Рулевая лебедка с английской модели 1705 г.

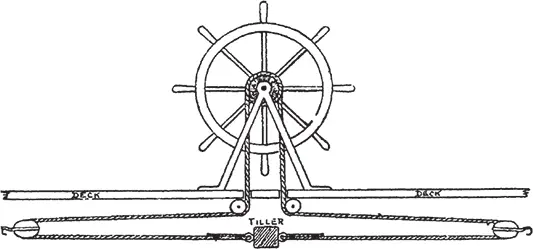

Принцип действия штурвала был очень простым. Как видно на рис. 109, канат был закреплен на оси колеса и несколько раз обернут вокруг него. Два конца каната протягивались вниз сквозь палубы и затем расходились в стороны к бортам судна по одной линии с концом румпеля. Пройдя через два блока, они крепились к обоим концам румпеля. При повороте штурвала один конец каната ослабляется, второй натягивается. Румпель перемещается в сторону, корабль изменяет курс.

Рис. 109. Диаграмма, показывающая принцип действия штурвала

Колдершток какое-то время не исчезал. В «Нейвал экспозитор» за 1750 год о колдерштоке и штурвале написано на одной странице. В испанском манускрипте, датированном примерно этим же периодом, также есть иллюстрации обоих устройств. Во французском морском словаре 1765 года упоминается колдершток, а штурвала нет, но это может быть связано с небрежным копированием предыдущего издания. Возможно, в других странах колдершток продержался дольше, чем в Англии. Информации по этому поводу почти нет. Известно только, что венецианцы, не слишком следившие за внедрением передовых технологий, официально приняли штурвал в 1719 году.

Весла, иногда использовавшиеся на ранних фрегатах, были более распространены на немного меньших кораблях, которые англичане называли шлюпами, а французы – корветами. Название «шлюп» представляется еще более загадочным, чем «фрегат». В одно время была шлюповая оснастка и класс шлюпов, и они не имели друг к другу никакого отношения. Чтобы еще более запутать ситуацию, в книге 1750 года сказано, что шлюпы имеют паруса и мачты, какие людям заблагорассудится – то одну мачту, то две, то три. Трудно представить себе более невразумительное описание.

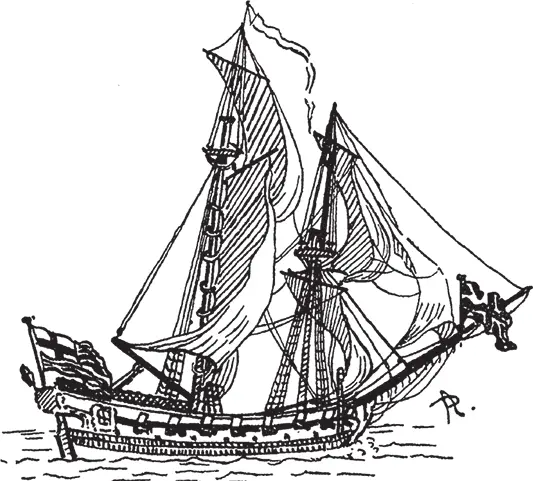

Но в конце XVIII века, когда шлюпы определенно стали классом кораблей на одну ступеньку ниже фрегатов, они имели такой же, как раньше, корпус и один из двух вариантов оснастки. Это были однопалубные суда с 18 пушками и имели или обычные паруса, или парусное вооружение брига с двумя мачтами. Слово «бриг» – сокращение от «бригантины». Но было бы ошибкой считать бригантину и бриг одним и тем же судном. Слово «бригантина» пришло со Средиземного моря, где оно означало маленькое судно с латинскими парусами, предназначенное в основном для перемещения на веслах. На севере бригантины появились в конце XVII века. Там они тоже имели весла, но оснастка была совершенно другой. Это были двухмачтовые суда с прямым парусным вооружением, причем грот был легче и выше фока. Очень скоро грот сменил прямой парус на гафельный с гиком в нижней части – такой парус в некоторых странах называют бригантинным. На рис. 110 показана бригантина такого типа. Рисунок сделан с английской гравюры 1729 года, и стоит упомянуть, что изображенный корабль – это шлюп «Дрейк». Бок о бок с этим типом судов шли настоящие северные двухмачтовики – сноу, которые сначала были обычными двухмачтовыми судами с прямым парусным вооружением, но вскоре приобрели гафельный парус, называемый триселем, установленный на маленькой мачте, которая расположена рядом с грот-мачтой – в корме от нее, и закрепленный под грот-марсом. Эта трисель-мачта иногда называется сноу-мачтой. Со временем бригантина (рис. 111) и сноу (рис. 112, с. 152) соединились в один тип, военный бриг, имеющий четырехугольный грот от сноу и гафельный грот от бригантины на той же мачте (рис. 113, с. 153).

Рис. 110. Английский шлюп с парусным вооружением бригантины

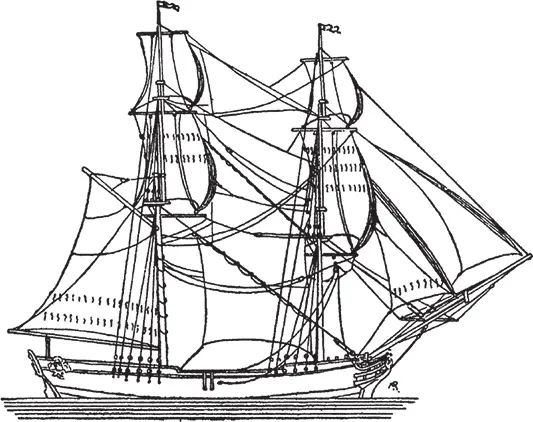

Рис. 111. Бригантина. 1768 г.

По прошествии первых двадцати лет XVIII века мы уже почти ничего не слышим о средиземноморской галере. Последняя из войн между Венецией и Турцией закончилась в 1718 году после ожесточенных сражений, в которых туркам противостояли эскадры из Испании и Португалии, а также воины папы и мальтийские рыцари, не говоря уже о венецианском флоте. После этого в Восточном Средиземноморье установился относительный мир, а сражения в его западной части между Англией, Францией и возрождающимся флотом Испании продолжились с использованием только парусных кораблей. В венецианском флоте все еще были галеры, когда Наполеон захватил его в 1797 году, а некоторые мелкие средиземноморские государства имели их и в XIX веке, но дни великих сражений между флотами, состоящими из галер, остались в прошлом.
