Роджер Чарльз Андерсон - Парусные корабли. История мореплавания и кораблестроения с древних времен до XIX века

В это время наступил период моделей «французского пленного». Несомненно, есть модели, изготовленные пленными Семилетней войны и американской Войны за независимость, однако девять из десяти сохранившихся до настоящего времени моделей относятся к периоду Наполеоновских войн 1792–1815 годов. Большинство из них сделано из кости, хотя есть и деревянные экземпляры. Обычно они выполнены в мелком масштабе, и подводная часть их корпусов намного острее, чем на реальных судах. Нельзя забывать, что их изготовители строили по памяти, не имея перед глазами чертежей судна, а изящные обводы делались, чтобы модель была красивее. Часто модели имели английское название, но на самом деле почти всегда были французскими судами, а названия выбирались, чтобы удовлетворить потенциальных покупателей. Почти все они имели парусное вооружение, и на некоторых оригинальный такелаж неплохо сохранился. Очевидно, изготовители старались воплотить в модели все, что они знали и о чем только слышали, поскольку оснастку некоторых из них можно назвать только фантазийной.

В начале XIX века установился некий стандартный образец изображения морских судов в произведениях живописи. Около 1790 года художники закрашивали нижний вельс, а иногда и часть борта над ним черным цветом, а остальной борт – темно-желтым. Такая окраска судна никоим образом не была универсальным правилом. Некоторые из них были выкрашены в самые неожиданные цвета. Например, в сражении у Нила в 1798 году «Зелоус» имел красные борта с узкими желтыми полосками, «Минотавр» – красные борта с черной полосой, а почти все остальные английские суда были желтыми с узкими черными полосками. Французские суда имели меньше черных полосок, а цвет бортов варьировался от светло-желтого до темно-красного. При Трафальгаре испанская «Санта-Анна» имела однотонный черный корпус, а «Сантиссима Тринидад» – темно-красный с белыми полосами. Большинство английских судов были перекрашены в соответствии с указанием Нельсона. У них был желтый корпус с черными крышками портов и широкими черными полосами между рядами портов. Желтый цвет вскоре сменился белым, но шаблон сохранился до последних дней существования военного парусного флота, а на торговом флоте даже дольше.

Сразу после Трафальгара изменилась форма носа больших судов. После начала XVII века часть носа над клювом была отрезана четырехугольной переборкой. Нижняя палуба всегда следовала естественному изгибу бортов судна, но палуба или палубы, расположенные над ней, заканчивались на некотором расстоянии от кормы. По мере того как поднималась головная часть, средняя палуба трехпалубного судна округлялась по концам, но до самого начала XIX века верхняя палуба имела квадратную переборку. Из-за формы и легкой конструкции это было очень слабым местом, и позволить противнику обстрелять свое судно продольным огнем прямо в нос или корму почти наверняка значило потерять его.

Понятно, что значительно надежнее было бы, будь верхняя часть носа круглой, как и нижняя часть – в конце концов так и было сделано. В Англии перемены, вероятнее всего, начались с «Намура» – трехпалубного судна, переоборудованного в двухпалубный в 1804 году. Как у трехпалубного судна, его средняя палуба была округлой на концах, а когда оно стало двухпалубным, ее такой и оставили. Возможно, после Трафальгара «Виктори» ремонтировал тот же ремонтник и, обнаружив, что переборка верхней палубы повреждена намного сильнее, чем круглая нижняя часть, он потребовал, чтобы суда повсеместно стали строить с круглой носовой частью. После 1811 года это стало правилом для всех английских судов. Строго говоря, это не было новшеством, потому что фрегаты строили аналогичным образом с 1760 года, и круглый нос также был с некоторых торговых судов Ост-Индской компании, взятых в военный флот в 1796 году. Возможно, какое-то влияние оказал захват в 1801 году французского судна, которое изначально было венецианским. Венецианские суда имели круглую носовую часть еще в 1780 году, если не раньше, и, скорее всего, те, что были захвачены французами в 1797 году, были построены так же. Любопытно, что корабли, построенные в Венеции при французах, имели обычную квадратную носовую часть. И лишь инцидент, связанный с захватом одного из них в 1812 году, привел к принятию на французском флоте круг лой носовой части корабля. Короче говоря, какой бы ни была природа перемены, это было крупное событие в судостроении, заметно изменившее внешний вид судов. Это видно из рис. 118 и 119 (с. 162).

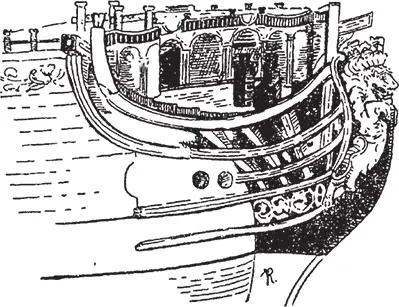

Рис. 118. Квадратная носовая часть судна. С модели 1730 г.

Одно из главных изменений, недавно сделанное в «Виктори», – это восстановление старомодного носа и передней части судна вместо круглого носа и поднятой носовой части, которые судно получило в 1813–1815 годах. Другое – открытие верхней палубы в районе миделя. При постройке в 1765 году «Виктори», как и другие суда, имело открытый шкафут между квартердеком и баком, через который вели только легкие мостики у фальшбортов над орудиями верхней палубы. Ко времени Трафальгара на «Виктори» появились бимсы через шкафут, но все еще остались только узкие мостики. При переоборудовании шкафут закрыли, сделав непрерывную палубу. Эта обшивка теперь опять снята.

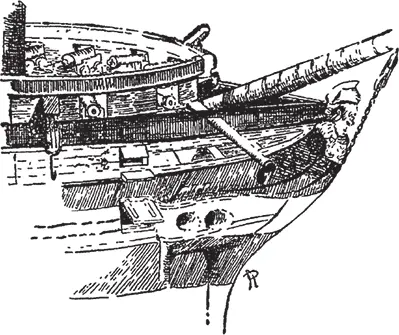

Рис. 119. Круглая носовая часть судна. С модели 1840 г.

Обычно переходные мостики были узкими и непрочными. Часто они бывали съемными. Однако на некоторых кораблях они были шире и массивнее, и иногда даже появлялась возможность установить на них орудия. Именно это было сделано на известном испанском судне «Сантиссима Тринидад». Оно было построено в 1769 году как трехпалубное, рассчитанное на 116 орудий, но при перестройке в 1795 году были установлены орудия на переходных мостиках, так что получилось четыре полных ряда портов. Всего на нем было не менее 130 пушек. Строго говоря, судно не было четырехпалубным, однако оно выглядело таковым для врагов и в документах часто упоминается именно как четырехпалубное. Фрегаты, оснащенные таким же образом, появились в Англии в конце Наполеоновских войн как ответ на тяжелые американские фрегаты. Другие страны тоже не остались в стороне, и фрегаты со временем стали нести до 64 орудий, установленных в два яруса, но их называли двухъярусными судами, а не двухпалубными.

После круглой носовой части пришла очередь круглой кормы. Слабость старомодной кормы была еще более серьезной, чем старомодного носа. В передней части и нижняя, и средняя палуба трехпалубного судна были под защитой главной обшивки корпуса. Только верхняя палуба оставалась сравнительно незащищенной. Со стороны кормы лишь нижняя палуба имела некоторую степень защиты. Что касается остальной части корабля, ничто не могло защитить от продольного огня, если, конечно, не считать стекла в кормовых окнах и нескольких весьма непрочных перегородок.
