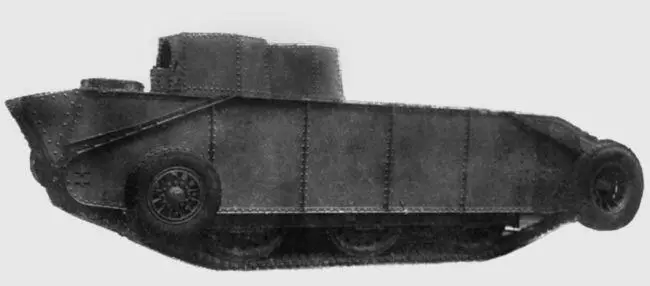

Танк Д-4, вид слева. Хорошо видна конструкция бортового экрана и автомобильные колеса для движения по дороге (АСКМ).

г). Бортовые фрикционы по своим размерам достаточны для обеспечения работы танка, однако расположение их в корпусе неудачно.

д). Система подвески поддерживающих колес с весьма ограниченным ходом вниз, не приемлема вследствие ненадежности работы ее на пересеченной местности.

е). Конструкция механизмов для подводного хода нуждается во всесторонней проверке.

На основании вышеизложенного, Комиссия считает Д-5 экспериментальной машиной для проверки работы железнодорожного и гусеничного хода, который может быть использован для мотоброневагонов и мощных танков, и подводной проходимости. Танк не может служить образцом для серийного производства».

Сравнительные размеры танков Т-12, Т-24 и Д-4 (сверху вниз). Хорошо видно, что танк Дыренкова значительно длиннее и массивнее.

Однако неугомонный Дыренков обратился за помощью к заместителю наркома обороны СССР М. Тухачевскому и получил добро на постройку Д-5! Но из-за частых и длительных командировок Дыренкова на Мариупольский завод для разработки и внедрения в производство изобретенной им брони марки Д работы по новому танку затянулись. К ноябрю 1932 года был построен макет Д-5 в натуральную величину, подготовлены чертежи и изготовлен ряд деталей и агрегатов.

Помимо Д-4 и Д-5 Дыренков предложил и еще один проект «маневренного» танка. Дело в том, что после прибытия в СССР танков Кристи, и введения их в систему вооружения РККА в мае 1931 года, управление моторизации и механизации приняло решение о проектировании на основе танка Кристи машины с более высокими боевыми и техническими характеристиками.

6 июня 1931 года были утверждены тактико-технические требования на разработку колесно-гусеничного танка типа Кристи. Причем во главу угла ставились «быстроходность, высокая проходимость по всем грунтам и высокий километраж службы до ремонта». По требованиям предполагалось создать машину массой не более 14 т, с двигателем мощностью не менее 500 л.с., скоростью на гусеницах не менее 40 км/ч. Машину предполагалось вооружить 76 и 37-мм пушками и двумя пулеметами, причем «одно орудие и один пулемет во вращающейся башне, второе орудие может быть не во вращающейся башне». Максимальная толщина брони определялась в 20–30 мм, экипаж «не менее трех человек». При этом предполагалось, что «при проектировании этой машины должны быть приняты все меры к использованию идущих или предполагающихся в производстве агрегатов, частей и механизмов».

Узнав об этом, неутомимый Дыренков тут же предложил разработать такой танк по вышеприведенным тактико-техническим требованиям. Этот проект получил обозначение Д-38. Через пять месяцев, 18 ноября 1931 года, Дыренков представил макет боевого отделения в натуральную величину и чертежи новой машины. Рассмотрев проект Д-38, комиссия УММ РККА составила следующее заключение:

«1. Размеры боевого помещения совершенно недостаточны для обслуживания и ведения одновременного огня из 37-мм пушки, размещенной в башне, и 76 мм за лобовой стенкой корпуса.

Боевое отделение будет достаточно только при условии оставления одного орудия в башне или корпусе что, однако, не соответствует тактико-техническим требованиям. Таким образом, пункт технических требований об увеличении огневой мощи танка Кристи не выполнен.

2. Охлаждение мотора Комиссия считает неудачным по тем же обстоятельствам, что и у Д-5.

3. Трансмиссия Д-38 аналогична по своей конструкции трансмиссии Д-5, и имеет те же недостатки и непропорционально велика по своим габаритам.

4. Конструкция бортовых фрикционов имеет те же недостатки, что и у Д-5.

5. Схема рулевого управления на две пары поворотных колес конструктивно неудачна, рулевое управление требует больших усилий.

6. Передача на ведущие колеса (гитары) неудобна, а расположение гитары заднего колеса за очертанием корпуса, даже при наличии роликов, не предохраняет ее от поломок.

7. Переход с колес на гусеницы сложнее, чем у танка Кристи, и требует большего времени, так как дополнительно необходимо ставить одну пару колес.

8. Исходя из вышеизложенного Комиссия считает, что автор конструкции Д-38 т. Дыренков, имея задание создать на основе танка Кристи машину усовершенствованной конструкции с 37-мм и 76-мм пушками, с поставленной задачей не справился.

Комиссия считает совершенно нецелесообразным осуществление изготовления опытного образца по проекту т. Дыренкова, и рекомендует все дальнейшие работы по танку Д-38 прекратить».

Поэтому дальнейшие работы по Д-38 прекратили, а к началу 1932 года интерес Дыренкова к проектированию «маневренных» танков вообще сильно охладел. Но еще год его конструкторское бюро занималось выполнением различных проектов (а их было немало: наибольший известный автору индекс — Д-46) для Красной Армии. Справедливости ради следует сказать, что большинство их осталось либо только на бумаге или как Д-4 воплотились в груду неработающего железа. К серийному производству в ограниченном количестве принятии только броневики Д-8/Д-12 и мотоброневагоны Д-2.

21 ноября 1932 года начальник управления механизации и моторизации РККА И. Халепский подписал приказ № 095, в котором говорилось:

«Согласно приказания Народного комиссара по военным и морским делам, опытно-конструкторское и испытательное бюро УММ считать расформированным с 1.12.1931 г…

Весь личный состав бюро, за исключением Начальника Бюро, временно, до моего распоряжения, остается в ведении директора завода Можерез для окончания работ по заданиям НТК УММ».

К этому времени по машинам Д-4 и Д-5 были выполнены следующие работы: «Танк-вездеход Д-5 — приготовлены листы для разметки корпуса. Изготовлены рамы подъема мостика с пригонкой деталей, переделана и заварена с разметкой под обработку коробка подъемного мостика. Все детали, изготовленные на кооперированных заводах, подготовлены для сборки. Изготовлен макет корпуса с башнями. Часть деталей, заказанная на заводах Ростовский и Ижорский, еще не досланы. Все заказы и работы приостановлены.

Танк-вездеход Д-4 — имеется изготовленный корпус танка с башнями, мостиками, направляющими колесами, гусеницами и деталями механизмов в разобранном виде. Часть деталей переделаны для Д-5. Моторы установлены на Д-6 и Д-2 (опытные образцы мотоброневагонов конструкции Н. Дыренкова. — Прим. автора ). С производства опытная единица снята как год и подлежит разборке».
