Доски верхнего пояса в корме скрепляют массивной горизонтальной кницей (из доски толщиной 40 мм), врезаемой заподлицо с кромками бортов. Снаружи по бортам прививают буртик из рейки.

Верхние концы топтимберсов шп. 2 отесывают, придавая им форму швартовых палов, а на шп. 4–8 срезают с наклоном к бортам для установки наклонных досок — фальшбортов. На шп. 5, 6 и 7 под эти доски ставят висячие кницы — полубимсы. Наклонные фальшборты образуют продольные стенки небольшой темной рубки, поместному — закроя.

На шп. 4 ставят банку с отверстием для прохода мачты, а с кормовой стороны набирают из досок еще одну глухую переборку, которая служит передней стенкой закроя (кормовой стенкой служит переборка на шп. 8). Образованный этими переборками и наклонными фальшбортами отсек закрывают сверху свободно вставляемой крышкой из досок толщиной 25–20 мм, скрепляемых снизу тремя продольными рейками.

Между шп. 2 и 3 устраивают банку в виде ящика — рундука с откидной крышкой. Изолированный отсек между шп. 8 и 9 нужен для хранения живой рыбы и по-местному называется пузырем.

К обоим штевням закрепляют рымы. Обычно на бударах применяют деревянные уключины, прикрепленные на бобышках к бортам. На веслах делают путцы — мягкую петлю (из брезентового шланга), которой весло и надевается сверху на уключину. Положение уключин определяется по месту, чтобы удобно было грести первой парой весел, сидя на передней банке, и второй парой — сидя на крышке пузыря.

Корпус покрывают горячей олифой изнутри — весь, кроме живорыбного отсека, а снаружи — только фальшборт и буртик. Затем лодку переворачивают вверх килем, и пока олифа просыхает, к килю от форштевня до шп. 7 пришивают фальшкиль. Стыки и пазы обшивки тщательно конопатят снаружи пеньковой паклей, а затем пропитывают горячей олифой со смолой.

Полностью высохший корпус покрывают снаружи густой горячей смолой. Внутреннюю сторону обшивки и остальные детали корпуса (кроме пузыря изнутри) дважды прокрашивают масляной краской.

Навесной руль сколачивают из досок. В кузнице заказывают съемный румпель (румпальник) из железного квадратного прута 15х15, крючья и петли руля. Весла вытесывают из еловых брусков 100х100х3000. Мачта также изготовлена из ели; диаметр ее у комля — 80 мм, в верхней части — 50–60 мм.

На мачте чуть выше закройной доски крепится деревянная утка для крепления фала. Поднимающийся по мачте ракс-бугель и коромысло с вертлюжным кольцом для подвески рейка — кованые. Чаще всего бударки вооружались косым рейковым парусом. Кромки шкаторин подрубают и обвивают ликросом, закладывая его на углах петлями. В нижнем галсовом углу в петлю заделывается коуш с гаком из 6-миллиметрового прутка. В петлю шкотового угла ввязывается шкот.

Под верхний ликрос вшивают несколько отрезков линя по 40 см для крепления паруса к рейку. Параллельно нижней шкаторине на расстоянии 600 мм от нее в полотнище делают 4–5 отверстий (люверсы диаметром 5 мм), в которые пропускают рифштерты; при особо сильном ветре для уменьшения площади паруса нижнюю шкаторину подбирают и подвязывают.

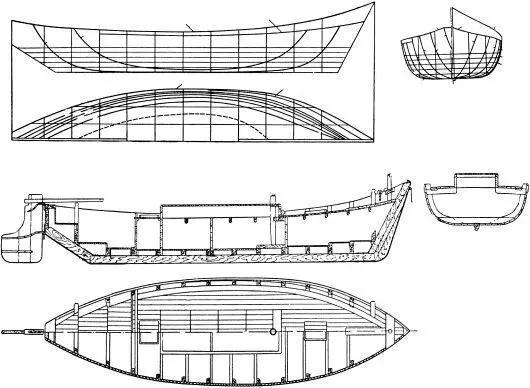

Парусная реюшка. Теоретический чертеж; разрезы и план палубы

Подвязанный к рейку парус поднимают, предварительно закрепив галсовый угол за одну из трех веревочных петель, прикрепленных в носовой части бударки (две по бортам у шп. 1, а одна — на форштевне у рыма). Шкот продевают в специально просверленное отверстие в борту, под буртиком, около шп. 11, называемое шпигатом.

Бударки с успехом используют не только рыбаки, но и многие туристы. Лодка имеет четыре крытых помещения. Под парусом бударка показывает отличные качества. Достаточной длины фальшкиль (иногда его увеличивают до 100 мм) и узкие обводы кормы хорошо противостоят дрейфу. Благодаря наклонным фальшбортам бударка не черпает воду даже при большом крене, когда подветренный фальшборт находится наполовину в воде.

Должен заметить, что благодаря небольшой высоте мачты ванты обычно не ставят» [73].

«Парусное рыбацкое судно, предназначенное для самостоятельного поискового (фырочного) лова рыбы. Имела полубу и две мачты с косыми парусами: фок-мачту в носу и грот-мачту, иногда съемную, близко к миделю. Площадь парусов — 16–35 м 2. В носовой части располагался кубрик, в средней хранили снасти, в корме был открытый отсек. Способ лова требовал быстрых переходов с места на место, и реюшки хорошо лавировали (реяли) на ветру. Улов обычно сдавали на рыбницу. Реюшки были распространены на Каспийском море (длина — 8—11 м, ширина — около 3 м, осадка — около 0,7 м, грузоподъемность — 5–6 т, экипаж — 3–4 человека)» [84].

«Лодка, которая при совместной работе с большим судном, стоящим на якоре, удерживается от сноса ветром и течением на бакштове — конце растительного троса, спущенного для этого с кормы судна, — называется подчалком.

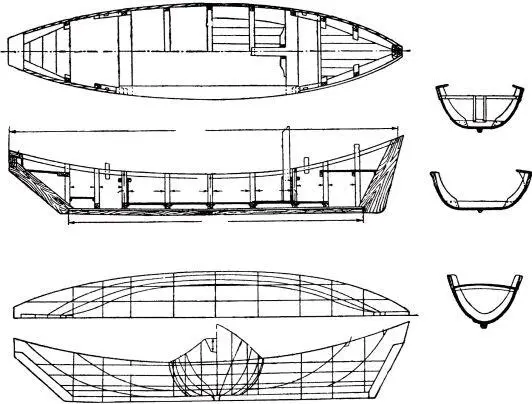

Кормовой подчалок. План, продольный и поперечный разрезы и теоретический чертеж

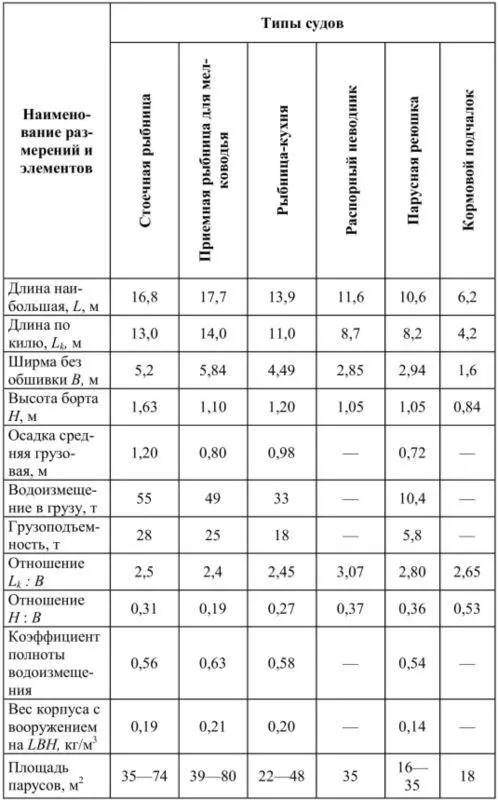

Главные размерения и элементы местных типов рыбопромысловых судов Северного Каспия

Это парусно-гребная одномачтовая рыбацкая лодка. Предназначалась для лова рыбы сетями или крючковой снастью. Подчалки вели лов самостоятельно или базировались на рыбницах. Были распространены на Каспийском море (длина — 6–7,5 м, ширина — 1,6–1,8 м, высота борта — 0,7–0,9 м, осадка — около 0,4 м, площадь люгерного паруса — около 18 м 2)» [84].

«Для морских походов запорожские казаки строили плоскодонные чайки — суда смешанной конструкции. Основой судна была выдолбленная из дерева колода длиной до 15 м, к концам которой крепили с уклоном наружу концевые опруги (фор- и ахтерштевни). Внутри устанавливали опруги высотой до 4 м, а уже к ним крепили доски бортовой обшивки. Доски старались тесать длиной до 4 м и шириной до 30 см, добиваясь тем самым уменьшения числа пазов и стыков. Пазы и стыки плотно конопатили и заливали варом. Внутри судна настилали второе дно, или слань, из тонких досок; набор и обшивку судна обильно смолили. Вдоль борта привязывали толстый канат из пучков сухого камыша. Камыш служил поплавком: благодаря ему чайка могла держаться в море при любой погоде.

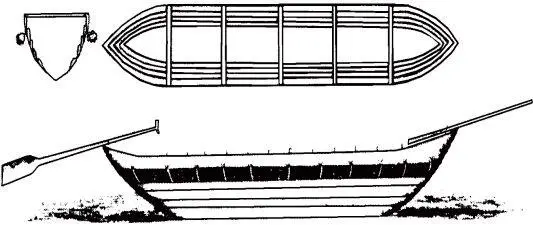

Казацкий челн
