Максим Коломиец - Первые «Пантеры». Pz. Kpfw V Ausf. D

На максимальных оборотах двигателя этот фильтр, по заявлению немцев, обеспечивал 99-процентную очистку. Фильтры Feifel использовались исключительно как фильтры предварительной очистки. Осаждаемая циклонами пыль автоматически удалялась из осадительной зоны вентиляторами системы охлаждения, что требовало минимальных работ по обслуживанию самого фильтра.

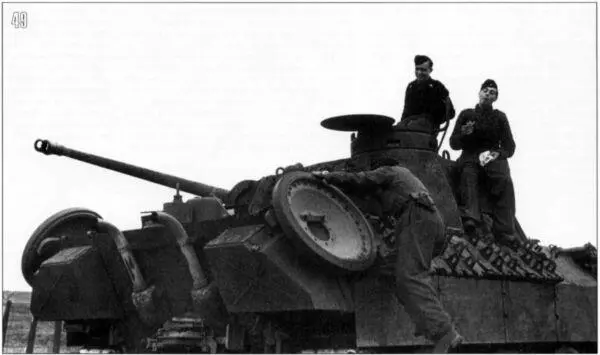

49. Танк «Пантера» Ausf. D из состава 10-й танковой дивизии. Франция, осень 1943 года. В отличие от танка на предыдущем фото, домкрат на кормовом листе корпуса закреплен по-другому. Один из танкистов пытается залезть на танк — из-за большой высоты посадка экипажа в «Пантеру» была непростым делом, многие машины для этого оснащались специальными лесенками.

Но фильтры Feifel устанавливались не на всех «пантерах» Ausf. D первых выпусков. Так, в руководстве по использованию трофейного танка «Пантера», изданного после изучения машин, захваченных в ходе летней кампании 1943 года, сказано следующее: «Для очистки воздуха, поступающего в двигатель, установлены комбинированные воздухоочистители, имеющие сетчатые фильтры и масляные ванны.

На некоторых танках, кроме воздухоочистителей, последовательно включаются установленные вне танка воздушные циклоны».

Для запуска двигателя в холодное время года имелся специальный термосифонный подогреватель, установленный слева от двигателя. Для нагрева воды в подогревателе использовалась паяльная лампа, которая устанавливалась в специальный лючок в кормовом листе корпуса.

Топливная система «Пантеры» состояла из пяти топливных баков общей емкостью 730 л, четырех топливных диафрагменных насосов, подкачивающего насоса, четырех карбюраторов, двух воздухоочистителей и всасывающего коллектора.

Бензобаки размещались вдоль бортов танка и у кормового листа корпуса, и отделялись от двигателя специальными перегородками. Топливные насосы, помимо механического имели еще и дополнительный ручной привод для подкачки топлива, а также специальные стеклянные «отстойники», в которых собиралась вода и механические примеси, попадающие в топливо.

Следует сказать, что у «пантер» Ausf. D моторное отделение не имело нормальной вентиляции — оно заполнялось собственным воздухом для сгорания в цилиндрах в дополнение к уже нагретому охлаждающему воздуху, прошедшему через охлаждающие рукава выхлопных патрубков. Это часто приводило к многочисленным возгораниям двигателей, что потребовало принятия мер на более поздних модификациях танка.

Трансмиссия «Пантеры» включала в себя карданную передачу, главный фрикцион, коробку перемены передач, механизм поворота, бортовые передачи и дисковые тормоза.

Карданная передача состояла из двух соединенных между собой карданных валов. Первый с одной стороны жестко соединялся с маховиком двигателя, а с другой — с раздаточной коробкой. Второй вал соединялся с раздаточной коробкой и валом главного фрикциона. От раздаточной коробки осуществлялся привод на механизм поворота башни и два гидравлических насоса для обеспечения смазки бортовых передач танка.

Главный фрикцион — многодисковый, сухой — устанавливался в общем блоке с коробкой передач и механизмом поворота, и защищался закрытым картером, «Пантера» оснащалась трехвальной семискоростной коробкой перемены передач АК 7-200 с шестернями, находящимися в постоянном зацеплении. Передачи включались при помощи кулачковых муфт с синхронизаторами системой рычагов, приводимых в движение рычагом переключения передач.

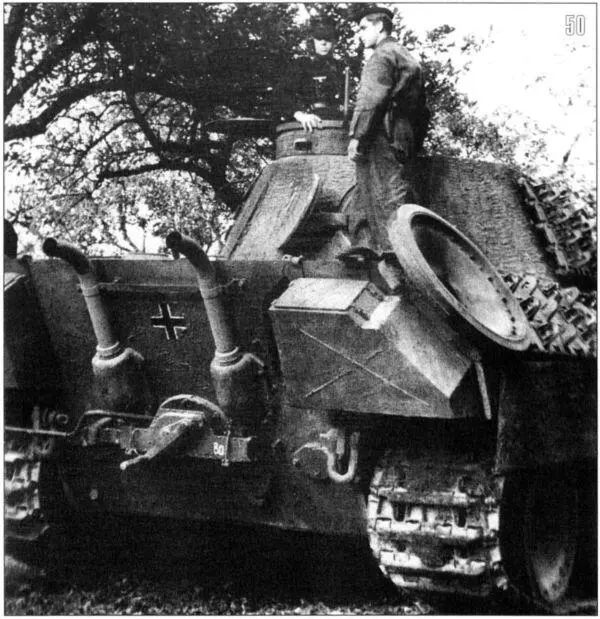

50. Тот же танк «Пантера» Ausf. D, что и на фото 48. 10-я танковая дивизия, Франция, осень 1943 года. Хорошо виден тепловой экран правого инструментального ящика — выхлопные трубы «Пантеры» нагревались очень сильно.

Все валы и шестерни коробки передач находились в закрытом картере. Их смазка осуществлялась маслом, подаваемым к трущимся частям специальным насосом, а также разбрызгиванием.

От коробки передач крутящий момент передавался к бортовым передачам через планетарный механизм поворота танка, который управлялся при помощи двух рычагов. Последние действовали одновременно на механический привод и гидравлический сервомеханизм.

Механизм поворота танка «Пантера» конструкции фирмы MAN состоял из распределительной передачи, состоящей из валов, передающих крутящий момент от двигателя, системы зубчатых цилиндрических и конических шестерен, планетарных механизмов, а также фрикционов и тормозов.

Следует сказать, что коробка перемены передач и механизм поворота «Пантеры» размещались в едином блоке с общей системой смазки. Это облегчало наладочные работы на заводе при окончательной сборке танка и не требовало частой регулировки данных агрегатов в войсках. Однако была и «оборотная сторона медали» — при ремонте замена такой довольно массивной конструкции как блок коробки передач с механизмом поворота (к тому же имевшей значительные габариты) вызывала серьезные проблемы (требовалось снять крышу корпуса над местами механика-водителя и стрелка-радиста, а для выемки — установки нужен был подъемный кран).

Бортовые передачи «Пантеры» представляли собой двухступенчатые редукторы с цилиндрическими шестернями, размещенные в литом картере прикрепленным к корпусу танка болтами.

Приводы управления танком «Пантера» были комбинированными — механическими с гидравлическим сервомеханизмом. Они состояли из гидравлических насосов, системы рычагов и четырех поршневых прессов. Последние включались системой тяг и рычагов, и значительно уменьшали усилие, которое требовалось механику-водителю для управления танком. В результате использования такой системы управление «Пантерой» не требовало больших физических усилий. С другой стороны, данная конструкция сильно усложняла конструкцию механизмов управления и требовала их частой регулировки, так как при выходе из строя гидравлического сервомеханизма усилия на рычагах значительно возрастали.

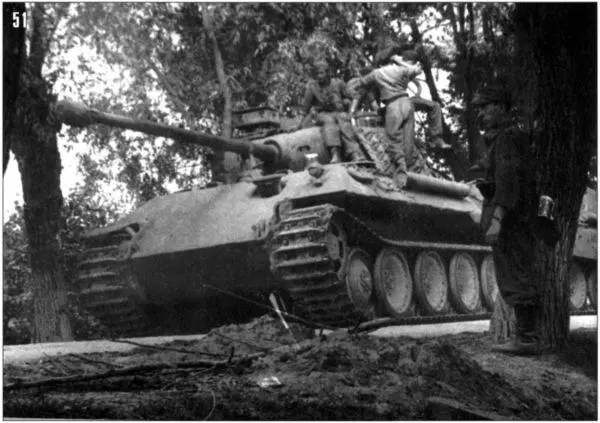

51. «Пантера» Ausf. D позднего выпуска — правая фара на лобовом листе корпуса отсутствует. Над отверстиями бинокулярного прицела в маске пушки установлен козырек для защиты от осадков. Предположительно снимок был сделан во Франции летом 1944 года.

Ходовая часть «Пантеры» включала в себя восемь сдвоенных опорных катков большого диаметра с резиновыми бандажами, ведущего (спереди) и направляющего колес (на один борт).
