Все разновидности бронебойных гранат — кумулятивного действия. Самым поздним их образцом является Gr.G.Pz.gr, одновременно применявшаяся и для стрельбы из противотанкового гранатомета Gz.B39 (смотри ниже): по этой причине она была снабжена специальными патронами с увеличенной гильзой в отдельной укупорке.

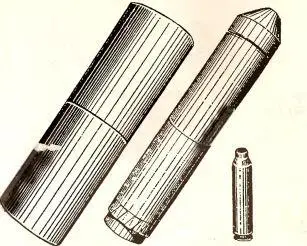

Рис. 35. Ружейная осколочная граната G.S. Pz.gr.: А — общий вид гранаты с холостым патроном и укупоркой; Б — разрез гранаты. 1 — корпус; 2 — воспламеняющий механизм; 3 — дистанционный состав; 4 — разрывной заряд (шашка ВВ); 5 — картонный футляр; 6 — капсюль-детонатор; 7 — картонная шайба; 8 — шайба из губчатой резинки; 9 — хвостовая часть с нарезами; 10 — донная пробка; 11 — запальное отверстие; 12 — дистанционный (горючий) состав самоликвидатора; 13 — шайба; 14 — пружинное кольцо; 15 — вытяжной шнур; 16 — проволочная терка; 17 — наконечник; 18 — жало; 19 — корпус взрывателя; 20 — предохранительная пружина; 21 — втулка; 22 — предохранительная шайба (жесткий предохранитель) с лапками; 23 — капсюль-воспламенитель; 24 — донная втулка взрывателя (поддон); 25 — винт; 26 — оседающая втулка (инерционное кольцо); 27 — спиральная пружина.

Остальные образцы гранат использовать для стрельбы из этого оружия нельзя, так как на это не рассчитана их механическая прочность (использование мощного вышибного заряда патрона ПТР образца 1939 года приводило к растрескиванию хвостовой части боеприпасов).

Осколочная граната состоит из корпуса со взрывчатым веществом, головного высокочувствительного взрывателя, воспламеняющего механизма типичного для немецких ручных гранат терочного типа и хвостовой части с нарезами. Взрыватель Az 5075 унифицирован с применяемыми на 37-мм надкалибернои кумулятивной гранате и 88-мм гранате РПГ «Панцершрек».

Внутри шашки взрывчатого вещества, в ее передней части находится капсюль-детонатор, в донную перегородку корпуса ввинчен воспламеняющий механизм, шнур которого прикреплен к хвостовой части корпуса внутри. При вылете гранаты из ствола мортирки головной взрыватель взводится, при ударе о преграду жало ударника накалывает капсюль-воспламенитель, вызывая взрыв капсюля-детонатора и разрывного заряда. Если головной взрыватель не срабатывает, то через некоторое время гранат а подрывается самоликвидатором. Дистанционный состав последнего воспламеняется при выстреле через отверстие в пробке хвостовой части и горит 6–7 секунд. Далее пламя передается дистанционному составу воспламеняющего механизма (время горения 4,5 секунд) и капсюлю детонатору.

Осколочная граната может применяться и как ручная, для этого необходимо перед метанием отвинтить хвостовую часть, выдернуть связанную с ней проволочную терку и немедленно бросить гранату из за укрытия в цель (при метании хвостовая часть удерживается в руке) — воспламенение терочного состава передается в дистанционную трубку и на капсюль детонатор. Вес боеприпаса позволяет осуществлять бросок на дистанцию до 40 метров.

Агитационная граната состоит из тонкостенного корпуса с диафрагмой, вышибным зарядом и двумя полуцилиндрами, баллистического колпака и хвостовой части с нарезами и дистанционным устройством. Полуцилиндры вмещают 40 листовок форматом 85x185 мм. Отпечатанные листовки сворачиваются рулоном и вместе с полуцилиндром вкладываются в корпус перед стрельбой, для чего отвинчивается баллистический колпак В момент выстрела воспламенительный состав активируется через запальное отверстие в пробке. От него поочередно зажигаются первый и второй замедлители. После выгорания второго замедлителя взрывается вышибной заряд, диафрагма выталкивает вперед полуцилиндры с листовками и срывает баллистический колпак.

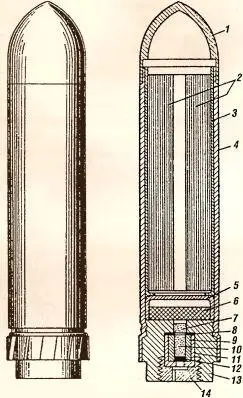

Рис. 36. Ружейная агитационная граната (общий вид и разрез): 1 — баллистический колпак (наконечник); 2 — листовки; 3 — полуцилиндры; 4 — корпус; 5 — диафрагма; 6 — вышибной заряд; 7 — второй замедлитель; 8 — бумажной колечко; 9 — втулка; 10 — первый замедлитель; 11- стаканчик; 12 — воспламенительный состав; 13 — хвостовая часть с нарезами; 14 — пробка с запальным отверстием.

Малая ружейная бронебойная граната состоит из корпуса и взрывателя. В корпусе размещены дополнительный детонатор, разрывной заряд, кумулятивная воронка и баллистический колпак. Внутри корпуса взрывателя размещаются две каморы, сообщающиеся между собой каналом. Верхняя камора снабжена стандартным детонирующим устройством, состоящим из капсюля-детонатора и собственно детонатора. В соединительном канале установлен капсюль-воспламенитель, закрепленный втулкой, в нижней каморе — ударный механизм инерционного действия.

В момент выстрела инерционное кольцо опускается, срезает чеку и освобождает ленточную пружину. Последняя разворачивается и освобождает ударник с жалом, взводя взрыватель. При встрече головки гранаты с преградой жало ударника накалывает капсюль-воспламенитель, вызывая взрыв и образование кумулятивной струи.

Большая бронебойная граната отличается от малой в основном формой, размерами корпуса и разрывного заряда, а также устройством ударного механизма инерционного действия. При выстреле инерционное кольцо, сжимая предохранительную пружину и сминая лапки жесткого предохранителя, опускается вниз и удерживается в нижнем положении. При этом ленточная пружина разворачивается и освобождает ударник, взводя взрыватель. При встрече гранаты с преградой жало ударника накалывает капсюль-воспламенитель, вызывая взрыв и образование кумулятивной струи.

Большая бронебойная граната образца 1943 года отличается от своей предшественницы большей прочностью стебля с нарезами и его соединением с корпусом, улучшенной баллистической формой, большей величиной разрывного заряда, иным расположением деталей и более совершенным взрывателем, срабатывающим при встрече гранаты с преградой в любом положении (боком, дном и т. д.). Граната состоит из оболочки с кумулятивной воронкой. разрывного заряда, стандартного детонирующего устройства и взрывателя. Оболочка состоит из корпуса, баллистического колпака и стебля с нарезами.

Рис. 37. Малая ружейная бронебойная граната G.Pz.gr. с холостым патроном и укупоркой: 1 — баллистический колпак (наконечник); 2 — кумулятивная воронка; 3 — разрывной заряд; 4 — корпус; 5 — дополнительный детонатор; 6 — капсюль-детонатор; 7 — картонная трубка; 8 — детонатор; 9 — бумажное кольцо; 10 — втулка; 11 — капсюль-воспламенитель; 12 — стебель; 13 — жало; 14 — ленточная пружина; 15 — инерционное кольцо; 16 — чека; 17 — ударник; 18 — дно.
