Взрыватель навинчивается на нижний конец стебля. Он состоит из корпуса с крышкой и ударного механизма инерционного действия. Ударный механизм включает в себя ударник с жалом, втулку с капсюлем-воспламенителем и зубом, предохранительную чеку и контрпредохранительную пружину.

В момент выстрела инерционное кольцо опускается вниз и, срезая чеку, сцепляется с ударником. После вылета гранаты из канала мортирки втулка с капсюлем-воспламенителем под действием закрученной контрпредохранительной пружины поворачивается против часовой стрелки до упора зуба втулки в выступ ударника (при этом зуб втулки устанавливается над вырезом ударника). Взрыватель взведен. При ударе о преграду ударник продвигается вперед, а его жало накалывает капсюль-воспламенитель, производя подрыв разрывного заряда.

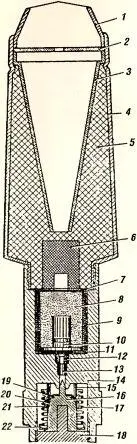

Рис. 38. Большая ружейная бронебойная граната Gr.G.Pz.gr. (укупорка, общий вид, разрез): 1 — баллистический колпак (наконечник); 2 — диафрагма; 3 — кумулятивная воронка; 4 — корпус; 5 — разрывной заряд (ТНТ); 6 — дополнительный детонатор (ТЭН); 7 — бумажная прокладка; 8 — детонатор; 9 — изоляционная лента; 10 — капсюль-детонатор; 11 — бумажные прокладки; 12 — втулка; 13 — капсюль-воспламенитель; 14 — стебель; 15 — ленточная пружина; 16 — ударник с жалом; 17 — предохранительная пружина; 18 — дно; 19 — шайба; 20 — жесткий предохранитель; 21 — инерционное кольцо; 22 — опорная шайба.

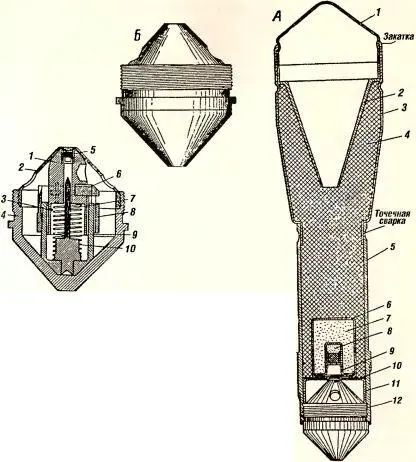

Рис. 39. Большая ружейная бронебойная граната обр. 1943 г. и взрыватель к ней в разрезе: А — разрез гранаты: 1 — баллистический колпак (наконечник); 2 — кумулятивная воронка; 3 — корпус; 4 — разрывной заряд (ВВ); 5 — стебель с нарезай (ведущими выступами); 6 — оболочка детонатора; 7 — детонатор; 8 — капсюль-детонатор; 9 — гильза капсюля; 10 — картонное кольцо; 11 — колпачок; 12 — взрыватель. Б — общий вид и разрез взрывателя: 1 — втулка; 2 — крышка взрывателя; 3 — чека; 4 — корпус взрывателя; 5 — капсюль-воспламенитель; 6 — зуб втулки; 7 — жало; 8 — инерционное кольцо; 9 — ударник; 10 — контрпредохранительная пружина.

Действие взрывателя при падении гранаты в любом положении обеспечивается конической формой дна корпуса и крышки.

Развитием конструкции СГ стал противотанковый гранатомет Gz.В 39. Он представлял собой аналогичные 30-мм мортирку и прицел, установленные на корпусе устаревшего 7,92-мм ПТР Pz.B 39. Гранатомет применялся для ведения огня по бронированным целям и из приведенной выше номенклатуры боеприпасов использовал только большую кумулятивную гранату. В качестве вышибного заряда также использовался специальный холостой винтовочный патрон с увеличенной гильзой и усиленным пороховым зарядом. Стрельба по подвижным целям ведется на дистанции до 75, по неподвижным до 125–150 метров. Начальная скорость гранаты — 65 м/с. Гранатомет состоит из следующих основных частей: ствола со ствольной коробкой, откидного приклада, спусковой рамы с рукояткой заряжания, затвора, двуногой сошки, мортирки и прицела.

Мортирка, предназначенная исключительно для стрельбы тяжелой гранатой, обладала большей прочностью (весила 0,8 кг) и отличалась способом крепления на стволе оружия (навинчивалась). Прицел состоит из заднего визира (целика), переднего визира (сетки) и предохранительного кожуха. Задний визир смонтирован на кронштейне, который вставляется в паз ствольной коробки и удерживается защелкой. Передний визир представляет собой рамку с сеткой и укрепляется в пазу обоймы, расположенной в казенной части ствола. На рамке нанесены деления, соответствующие дистанциям стрельбы в метрах (через каждые 25, начиная с деления «75»). Против каждого деления закреплены горизонтальные нити. Вертикальная нить, пересекая все горизонтальные, образует перекрестия для прицеливания.

На рамку с сеткой надевается предохранительный кожух, закрепляющийся барашком. Кожух снабжен щитком, предохраняющим нити от механических повреждений, и тремя отверстиями, служащими вспомогательной мушкой при повреждении сетки или плохой видимости. Эти же отверстия используются в качестве дальномера.

Запирание канала ствола осуществляется клиновым затвором, который перемещается в пазах ствольной коробки вертикально. Сверху затвор закрывается щитком, который автоматически отбрасывается при его открывании. Ударный механизм — куркового типа, состоит из курка с боевой пружиной и ударника с бойком. Механизм находится в затворе, а боевая пружина — в курке. Спусковой механизм смонтирован в верхней части спусковой рамы. Он состоит из спускового крючка и спускового рычага с пружиной.

Оригинально решена постановка оружия на боевой взвод: при повороте пистолетной рукоятки управления огнем (она же является рукояткой заряжания) вниз опускается и курок. При этом боевой взвод курка заходит на шептало спускового рычага. При обратном повороте рукоятки затвор поднимается вверх, курок остается на боевом взводе, боевая пружина сжимается.

Извлечение и отражение стреляной гильзы холостого патрона производятся выбрасывателем. Зубцами выбрасывателя гильза сначала сдвигается назад, а затем отбрасывается наружу пружиной. Предохранитель от случайного выстрела — флажкового типа, расположен позади, сверху ствольной коробки. При включении предохранитель запирает спусковой рычаг. Для включения предохранителя флажок поворачивается вправо (открывается буква «S»), для отключения — влево (буква «F»), Предохранение от случайного выстрела осуществляется защелкой рукоятки, хвост которой запирает спусковой крючок при неполностью закрытом канале ствола (защелка спусковой рамы полностью заскочила в вырез ствольной коробки).

Сошка расположена в средней части оружия, в походном положении она складывается и удерживается стержнем, на котором имеется кольцевая выточка. Приклад — металлический, откидной, шарнирно укреплен на задней стенке ствольной коробки и удерживается защелкой. В средней части он снабжен окном, в которое попадают стреляные гильзы вышибного заряда после их экстракции. В походном положении приклад поворачивается вниз и вперед и удерживается защелкой. Затыльник приклада снабжен толстым амортизатором отдачи. В средней части оружия размещается откидная рукоятка для переноски.

При подготовке к открытию огня гранатомет с включенным предохранителем заряжается холостым патроном (открыть затвор, оттолкнув рукоятку заряжания вперед и вниз до отказа; вставить в патронник патрон и закрыть затвор). В мортирку вставляется граната; предохранитель выключается.
