Шасси новой машины получило обозначение ARK. Ходовую часть усилили, установив колеса большего диаметра. Броневой фальшборт шасси сделали на всю длину корпуса. Компоновка нового БА не отличалась от предыдущего образца: изменилась лишь форма корпуса, ставшая более простой и рациональной, несколько усилено бронирование. На машинах этой серии, так же как и на «231X», устанавливались дизельные двигатели «Tatra» воздушного охлаждения. Это объяснялось тем, что бронемашины данной серии предполагалось использовать преимущественно на североафриканском театре военных действий. По этой причине был значительно увеличен запас хода БА установлены мощные пылевые фильтры.

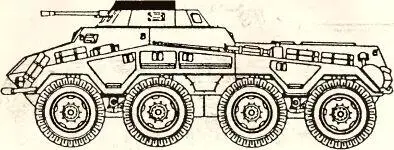

Рис. 68. Тяжелый бронеавтомобиль Sd.Kfz 234/1.

После капитуляции немецких войск в Тунисе такие машины продолжали включать в состав разведбатальонов танковых и моторизованных дивизий. На машинах серии ARK сохранены два поста водителя, все броневики радиофицировались (оборудовались штыревой антенной). В сентябре 1943 — марте 1945 годов выпущено 478 единиц. Всего имелось четыре модификации бронеавтомобиля: Sd.Kfz. 234/1 — разведывательный бронеавтомобиль с 20-мм пушкой и пулеметом MG 34 в открытой сверху вращающейся шестигранной башне. Боевая масса составила 11,5 тонн экипаж — 4 человека. Построено 200 экземпляров;

Sd.Kfz. 234/2 («Puma») — разведывательный бронеавтомобиль с 50 мм пушкой KwK 39/1 в конической башне специальной конструкции (толщина брони до 30 мм). Боекомплект — 33 50-мм выстрела, 1050 патронов. Боевая масса — 11 74 тонн экипаж четыре человека. Выпущена 101 единица;

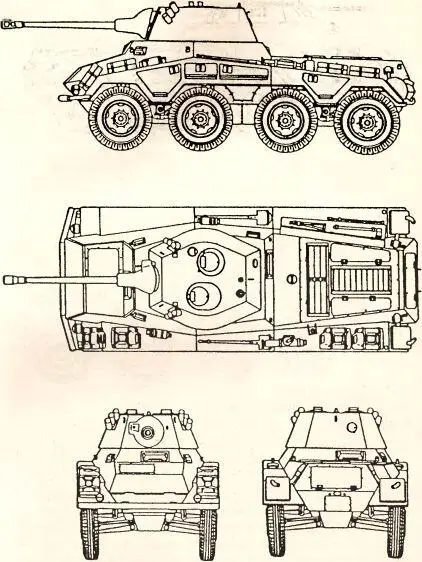

Рис. 69. Тяжелый бронеавтомобиль Sd.Kfz. 234/2 «Puma».

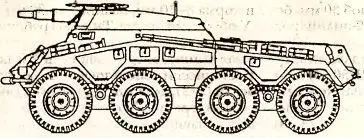

Рис 70. Бронеавтомобиль Sd.Kfz 234/4 с 75 мм короткой пушкой.

Рис. 71. Бронеавтомобиль Sd.Kfz. 234/4 с 75 мм противотанковой пушкой.

Sd Kfz. 234/3 — самоходная установка на базе образца «234/1» с 75-мм короткой пушкой KwK 51 в открытой сверху низкопрофильной рубке, боекомплект 50 выстрелов. Экипаж четыре человека. Выпущено 88 экземпляров;

Sd Kfz. 234/4 — самоходная установка с 75 мм противотанковой пушкой в рубке. Боекомплект 12 выстрелов, экипаж четыре человека. Произведено 89 единиц.

Характеристики основного образца — Sd.Kfz. 234/1 были практически идентичными его предшественнику. Главным отличием стала башня, унифицированная с легкими двухосными бронеавтомобилями Horch Sd.Kfz. 222. Многогранная башня выполнялась без броневой крыши, сверху имелась раскрывающаяся металлическая сетка. Это было предусмотрено для того чтобы позволить спаренной установке 20-мм автоматической пушки и пулемета подниматься на специальном станке для стрельбы по воздушным целям. Корпус сварной, броневые листы установлены под рациональными углами наклона. Толщина брони: лоб 30 мм, борт и корма 8—10 мм башня — до 30 мм.

12 цилиндровый V образный дизель Tatra 103 рабочим объемом 14 825 куб. см, снабженный системой воздушного охлаждения, развивал номинальную мощность 210 л. с., при 2250 об/мин. В трансмиссии использовались трехскоростная коробка передач (3+3), демультипликатор и двухдисковое сцепление сухого трения. Все колеса ведущие и управляемые, подвеска независимая на листовых рессорах, тормоза пневматические. Максимальная скорость составила 80 км/ч, запас хода — 900 км. Машина преодолевала 30 градусный угол подъема, ров шириной до 1,35 метров, вертикальную стенку высотой до 0 5 м и брод глубиной до 1,2 метров.

БА «Пума» отличался установкой более крупной башни в форме усеченного конуса. В башне размещалась 50 мм пушка — модификация танковой KwK 39 с длиной ствола 60 калибров, снабженной дульным тормозом и первоначально предполагавшейся к установке на легком разведывательном танке PzKpfwII «Leopard». Подкалиберный снаряд этого орудия весом 1,09 кг пробивал 44 мм броню на дистанции 1000 метров (на 100 метрах бронепробиваемость увеличивалась до 89 мм). С пушкой был спарен 7,92 мм пулемет, по бортам башни размещались дымовые гранатометы.

Вариант 234/3 вооружался такой же, как и на первых сериях среднего танка PzKpfw IV, 75 мм пушкой со стволом длиной 24 калибра. Орудие размещалось в открытой сверху рубке и часто дополнялось пулеметом на шкворне. Сектор горизонтального обстрела — 24 градуса. Впоследствии в войсковых ремонтных депо эту гаубицу, практически беспомощную в борьбе с танками противника стали заменять мощной противотанковой пушкой РаК 40 того же калибра. Подкалиберный снаряд этого орудия на дистанции 1000 метров надежно поражал 82-мм броню (кумулятивный — до 100 мм). Пушка устанавливалась в открытой сверху и по бортам рубке за штатным бронещитком.

Немецкие четырехосные полноприводные бронеавтомобили второй мировой войны значительно опередили свое время. Правда, при относительно большой для своего класса боевой массе и мощном артиллерийском вооружении, а также удобном расположении экипажа, они обладали такими недостатками, как сложная конструкция шасси и сравнительно большая высота. Подобный движитель был поистине революционной новинкой во время воины, когда и двухосные полноприводные бронеавтомобили были не так уж распространены. Пожалуй наиболее заметным аналогом немецких машин стал американским четырехосный бронеавтомобиль Т18Е2 «Borhound», вооруженный 75-мм пушкой в башне и весивший 25 тонн (толщина лобовой брони достигала 58 мм) Однако этот перетяжеленный и чересчур сложный образец так и не поступил в серийное производство. Излишне говорить о том, какое значение немецкий опыт создания четырехосных бронеавтомобилей оказал на развитие послевоенной бронетехники: знаменитые советские БТР-60/70/80, разнообразные колесные машины на их базе, американская боевая машина морской пехоты LAV-25 «Pirana», немецкая бронированная разведывательная машина «Luchs», несколько образцов южноамериканских боевых машин и т. д. созданы с использованием принципа, разработанного и доведенного до серийной реализации в германской армии. Кстати, на базе этих машин в 1941—42 годах разрабатывались и опытные четырехосные полноприводные плавающие бронеавтомобили, получившие наименование «Schildkroete» («Черепаха»), однако в серию они запущены не были.

Столкнувшись с глубоко эшелонированной обороной советских войск, прикрытой огромным количеством минных полей, немецкие войска начали искать способ быстрого проделывания проходов в них. Простые катковые и ударные цепные танковые тралы, широко распространенные в армиях союзников, как ни странно, не нашли у немцев применения. Вместо этого они разработали и применили ряд куда более сложных и экзотических средств разминирования.
