Моторы BMW 003С должны были устанавливаться и на последующих вариантах машины. Первым из них стал двухместный ночной истребитель C-3/N В носу устанавливали две 30-мм пушки МК 108, а разместившийся за летчиком оператор обслуживал РЛС FuG 218 «Neptun V» с антеннами типа «утренняя звезда». Фоторазведчик С-4 оборудовался по типу своих предшественников, но сохранял набор вооружения из четырех 20-мм пушек. Двухместный бомбардировщик С-5 (прототип — V28) отличался установкой кресел пилота и штурмана рядом. Разведчик С-6 (прототип — V29) был аналогичен С-4, но его экипаж состоял из двух человек.

В самом конце войны появился проект двухместного ночного истребителя Ar 234С-7 с иным размещением вооружения: две 30-мм пушки МК 108 (боекомплект 100 снарядов на ствол) вели огонь по курсу, а одна 20-мм пушка MG 151/20 (300 снарядов) размещалась сзади. Силовая установка состояла из двух разрабатывавшихся в то время моторов Heinkel-Hirth HeS 011А тягой по 1300 кг либо (на первых экземплярах) Jumo 004В/С тягой по 900—1000 кг. Кресла летчика и оператора размещались рядом. В носовой части устанавливалась РЛС FuG 245 «Bremen О» сантиметрового диапазона. Наконец, Ar 234С-8 представлял собой одноместный бомбардировщик с бомбовой нагрузкой до 1000 кг. Две пушки MG 151/20 вели огонь вперед.

Рис. 113. Многоцелевой самолет Ar 234С-3 (V21).

Рис. 114. Экспериментальный самолет Ar 234 V16.

Самолет оснащался двумя моторами Jumo 004D (тяга по 1050 кг).

Всего были выпущены 10 опытных самолетов серии С, на двух из них (V26 и V30) предполагалось провести испытания новых крыльев с ламинарным профилем [27] V26 имел цельнодеревянное крыло с толстым профилем, V30 — металлическое с тонким. , однако они не успели получить двигатели и впоследствии были уничтожены во избежание захвата советскими войсками. В ходе серийного выпуска построили 14 Ar 234С-1 и С-3, но лишь несколько единиц достигли боеготовности, а в люфтваффе не попало ни одной машины.

Немцы вели работы и по более глубокой переработке проекта Ar 234. Кроме упоминавшихся машин с ламинарными крыльями, немцы разработали перспективный вариант «Блица» серии В — Ar 234V16, оснащенный стреловидным крылом. Германские специалисты в области аэродинамики создали компромиссный тип крыла в связи с необходимостью его вписывания в общую конструкцию самолета при сохранении прежнего фюзеляжа и шасси. Угол стреловидности на передней кромке колебался от 37 градусов в корневой части до 25 на законцовках. Отличалась и двигательная установка — машина оснащалась комбинированными моторами BMW 003R Последние представляли собой комбинацию BMW 003А с ракетными двигателями BMW 718 (обеспечивали тягу до 1225 кг в течение трех минут). Однако это крыло так и не было установлено на самолете, поскольку в апреле 1945 года завод фирмы «Арадо» был захвачен британскими войсками, а крыло уничтожено самими немцами. Тем не менее английские специалисты подробно исследовали попавшую в их руки документацию и впоследствии крылом идентичной конструкции оснащался стратегический бомбардировщик Королевских ВВС «Victor» фирмы «Handley Page».

Проводились испытания оригинального способа дозаправки Аr 234 в воздухе. С этой целью самолет оснащался буксируемым топливным баком (емкость 2800 литров для модификации В и 4000 — для серии С) Бак крепился к хвостовой части фюзеляжа машины с помощью полужесткого топливопровода. Опыты с буксировкой топливного бака навели немцев на мысль применить эту схему для доставки к цели тяжелых авиационных боеприпасов например, 1400-килограммовои бомбы, оснащенной крыльями небольшого размаха. Авиабомба оснащалась сбрасываемой двухколесной тележкой шасси. После «прицеливания» корпусом самолета на цель бомба сбрасывалась. Аналогичный принцип положен в основу транспортировки в район пуска управляемой крылатой ракеты Fi 103 (V 1) (смотри раздел «Управляемые оперативно тактические ракеты»).

К моменту захвата англичанами Альт Ленневица на сборочной линии находились еще 10 самолетов — прототипов новой модификации (V31 — V40). Серия D должна была оснащаться двумя экспериментальными газотурбинными моторами HeS 011А тягой по 1300 кг. Планировалось производство двух основных вариантов: D 1 (фоторазведчик) и D 2 (бомбардировщик). В связи с отсутствием новых моторов ни один самолет так и не был построен. Перспективными двигателями должны были оснащаться Ar 234Е (истребитель), разработанный на основе проекта D, и Ar 234F. Последний имел значительно большие габариты, а его двигательная установка состояла из четырех HeS 011А либо двух мощнейших Jumo 012.

Наконец, последним вариантом «Блица», разработанным до конца войны, стал в январе 1945 года ночной истребитель семейства Ar 234В В отличие от предыдущих образцов, его носовая часть была удлинена (длина фюзеляжа достигла 13,2 метров) и в ней под радиопрозрачным обтекателем установлена РЛС FuG 245 «Bremen О», работающая в сантиметровом диапазоне. За кабиной экипажа устанавливался детектор типа «Naxos».

Варианты новой машины различались в основном двигателями, вооружением и оборудованием: двухместный Р-1 оснащался четырьмя BMW 003А и вооружался двумя пушками (MG 151/20 и МК 108 с боекомплектом 300 и 100 патронов соответственно). Р-3 при сохраненной численности экипажа отличался установкой двух моторов HeS 011 и четырьмя пушками (две MG 151/20 и две МК 108). Такое же вооружение нес двухместный Р-4, оснащенный двумя Jumo 004D. Наконец, Р-5 (экипаж три человека, штурман размещался в хвостовой части фюзеляжа спиной по курсу машины) при уменьшенном на 700 литров запасе топлива отличался мощным вооружением: две 20-мм MG 151/20 вели огонь по курсу, еще две 30-мм МК 108, установленные позади кабины экипажа, обстреливали верхнюю полусферу. Боекомплект — 300 20-мм и 100 30-мм патронов на ствол. В специальной подфюзеляжной гондоле могли устанавливаться еще две 20- или 30-мм пушки. Двигатели — четыре HeS 011А, запас горючего 3000 литров.

Существовало несколько вариантов проекта серии Р, так как внешний облик этих самолетов еще не был утвержден. Одним из основных отличий стала конфигурация пилотской кабины. Разрабатывавшийся в рамках проекта лидер ночных истребителей, так называемый Ar 234Р-5 «Obertasse», отличался наличием антенны РЛС FuG 240 «Berlin» кругового обзора, установленной над фюзеляжем в специальном дисковом обтекателе.

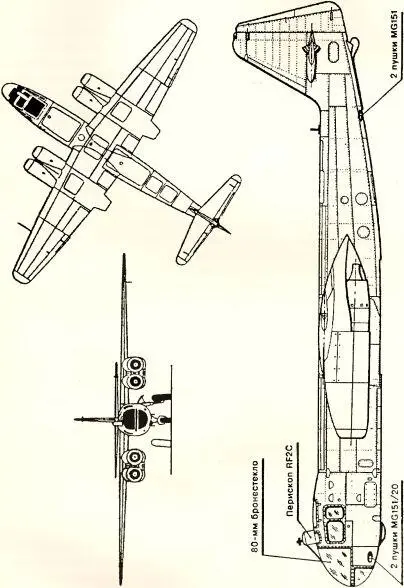

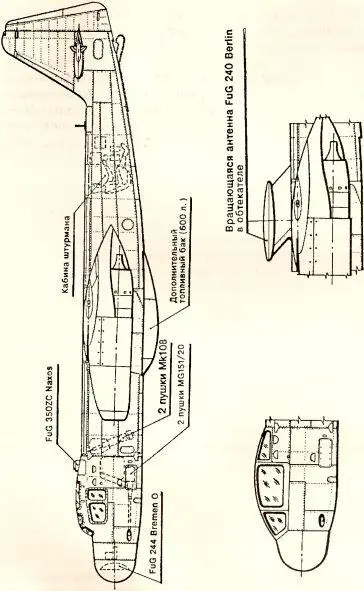

Рис. 115. Экспериментальный ночной истребитель Ar 234Р-5 (ниже — командирская машина Ar 234Р-5 «Obertasse»).

Это конструктивное решение впоследствии стало применяться на самолетах дальнего радиолокационного обнаружения (американских Е ЗА «Centry» системы AWACS, Е2С «Hawkeye», советском А-50 и других). Радиолокационное оборудование дополнялось еще одним радаром, установленным в носовой оконечности под радиопрозрачным кожухом.
