б) частичным выключением в одной из коробок фрикционов, которые были включены при прямолинейном движении, и частичным включением фрикционов, соответствующих передаче на одну ступень ниже.

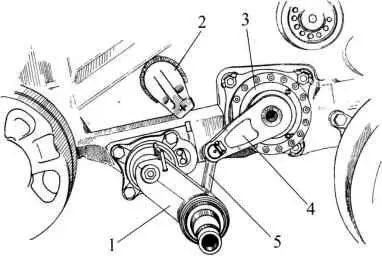

Узел подвески: 1 — балансир; 2 — упор; 3 — амортизатор; 4 — рычаг; 5 — тяга.

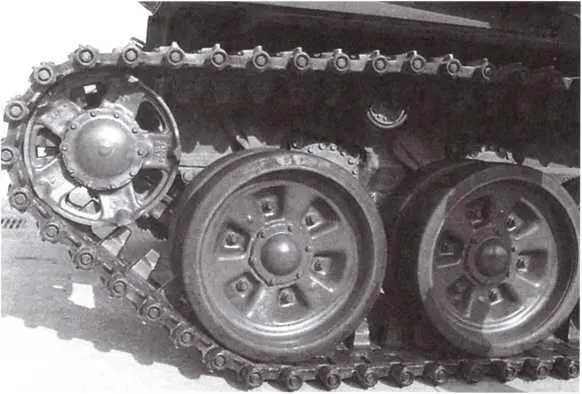

Направляющее колесо и передние опорные катки (позднего типа). За опорными катками видны упоры и корпуса амортизаторов.

Бортовые передачи представляют собой одноступенчатые планетарные редукторы с постоянным передаточным числом, понижающие обороты ведомых валов коробок передач и соответственно увеличивающие крутящий момент, передаваемый к ведущим колесам гусеничного движителя. Передаточное отношение бортовой передачи — 5,454.

Ходовая часть, применительно к одному борту, состоит из шести двухскатных обрезиненных опорных катков, трех односкатных поддерживающих катков с внутренней амортизацией, ведущего колеса заднего расположения со съемными зубчатыми венцами и направляющего колеса с кривошипным механизмом натяжения гусеницы. Подвеска — индивидуальная торсионная, с гидравлическими амортизаторами на 1, 2 и 6-м опорных катках. Гусеницы мелкозвенчатые, цевочного зацепления, с резинометаллическим (PMШ) или открытым (ОМШ) шарниром. Число траков в гусенице — 96. Ширина трака — 580 мм, шаг зацепления — 137 мм. Масса гусеницы с РМШ — 1698 кг, с ОМШ — 1430 кг. При необходимости на танке Т-72 могут использоваться также гусеницы с ОМШ, применяемые на танке Т-62, с установкой специальных венцов ведущих колес. Допускается использование гусениц и с машин Т-54 и Т-55 с увеличением количества траков до 97.

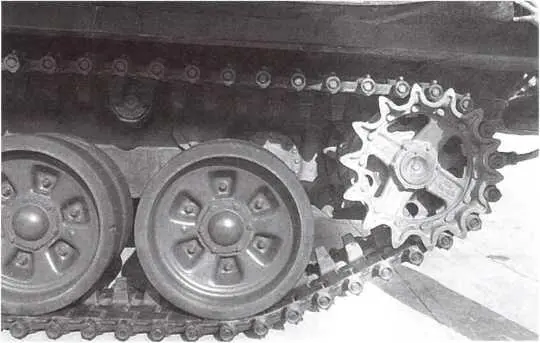

Ведущее колесо и задние опорные катки.

Трак гусеницы с резинометаллическим шарниром: 1 — трак; 2 — палец; 3 — гайка; 4 — втулка; 5 — проушина цевки; 6 — грунтозацепы; 7 — ребра; 8 — гребень.

ЭЛЕКТРООБОРУДОВАНИЕвыполнено по однопроводной схеме (дежурное освещение и откачивающий насос ОПВТ — по двухпроводной). Напряжение — 27 В (для стартерной цепи — 48 В). Источники: четыре аккумуляторные батареи 6-СТЭН-140М или 6-МСТ-140; емкостью 140 А. ч каждая; стартер-генератор СГ-10-1 мощностью 10 кВт, работающий в режиме генератора. Потребители: приборы комплекса вооружения; стартер-генератор СТ-10-1, работающий в стар-терном режиме; электродвигатели насосов и вентиляторов; радиостанция и переговорное устройство; приборы средств защиты; приборы освещения и сигнализации.

СРЕДСТВА СВЯЗИ. На танке установлены радиостанция Р-123М и переговорное устройство Р-124 на четыре абонента. Радиостанция — приемопередающая, телефонная, симплексная. Дальность связи при работе на 4-метровую штыревую антенну при движении по среднепересеченной местности со скоростью до 40 км/ч составляет не менее 20 км при выключенном подавителе шумов и до 13 км при включенном. Радиостанция имеет 1261 рабочую частоту с интервалом 25 кГц. Прием и передача ведутся на одной общей частоте. Радиостанция имеет механизм установки частот, позволяющий подготовить заранее и зафиксировать любые четыре частоты диапазона. Переход с одной подготовленной частоты на другую выполняется автоматически после переключения соответствующего переключателя.

СИСТЕМА ЗАШИТЫ ОТ ОРУЖИЯ МАССОВОГО ПОРАЖЕНИЯ. Система защиты от оружия массового поражения (ЗОМП) предназначена для защиты экипажа, а также узлов и агрегатов, расположенных внутри танка, от ударной волны и проникающей радиации ядерного взрыва. Она также защищает экипаж от радиоактивных и отравляющих веществ и бактериологического оружия.

Защита от ударной волны ядерного взрыва обеспечивается броней танка и его герметизацией. Зашита экипажа от проникающей радиации ядерного взрыва также обеспечивается броней и установкой специального материала внутри танка. Защита экипажа от радиоактивных и отравляющих веществ и бактериологического оружия обеспечивается герметизацией боевого отделения и отделения управления и созданием в них избыточного давления (подпора) очищенного воздуха. Одновременно система осуществляет световую и звуковую сигнализацию, контроль уровня радиации и избыточного давления внутри танка, а также контроль наличия отравляющих веществ вне танка.

Система ЗОМП состоит из следующих основных частей: прибора радиоционной и химической разведки ГО-27, аппаратуры ЗЭЦ11-3 управления исполнительными механизмами герметизации, фильтровентиляционной установки (ФВУ), исполнительных механизмов, клапана вентиляции и лючка вентиляции, подпоромера.

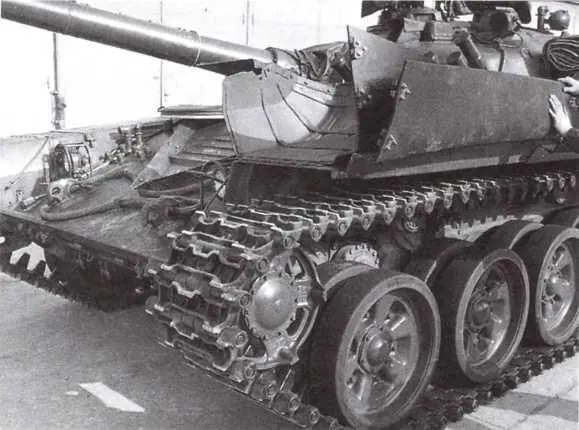

Гусеничная цепь с резинометаллическим шарниром. Для ее демонстрации на танке Т-72А пришлось отогнуть резинотканевые бортовые экраны и откинуть грязевой щиток.

Установка воздухопитающей трубы ОПВТ на башне.

ПРОТИВОПОЖАРНОЕ ОБОРУДОВАНИЕ (ППО). На танке Т-72 установлена автоматическая система ППО трехкратного действия. Противопожарное оборудование состоит из трех двухлитровых баллонов с огнегасящим составом, трубопроводов, соединяющих баллоны с боевым и силовым отделениями, и девяти термодатчиков. В ППО используется огнегасящая жидкость Фреон 114В2.

Для тушения незначительных очагов пожаров имеется ручной углекислотный огнетушитель ОУ-2.

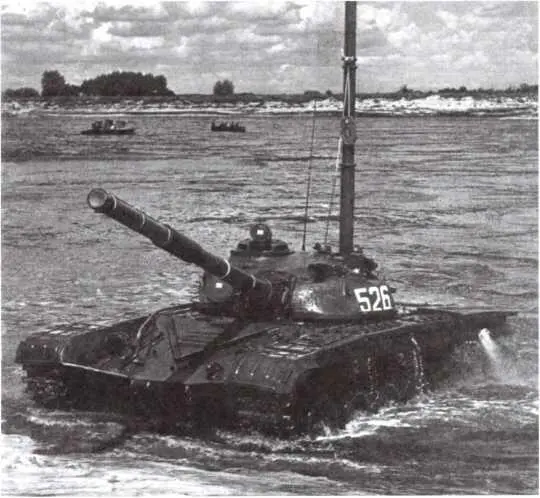

Танк Т-72 с установленной воздухопитающей трубой выходит из воды после преодоления водной преграды.

Отвал оборудования самоокапывания в откинутом положении.

СИСТЕМА ДЫМОПУСКА. На машине установлена термическая дымовая аппаратура (ТДА) многократного действия. В качестве дымообразующего вещества используется дизельное топливо. Система дымопуска обеспечивает постановку дымовых завес только при работающем двигателе. Топливо из двух форсунок в распыленном состоянии попадает в поток выпускных газов, где под действием высокой температуры испаряется и, смешиваясь с газами, образует парогазовую смесь. Так как температура парогазовой смеси значительно выше температуры наружного воздуха, то при выбросе ее в атмосферу и соприкосновении ее с воздухом происходит конденсация паров топлива и образование тумана.
