Кассета служит для размещения выстрела любого типа и состоит из сваренных между собой двух труб, подпружиненных защелок и валика открывания защелок. Трубы вместе с лотком, расположенным на казенной части пушки, являются направляющими при досылании снаряда и заряда. Заряд размещается в верхней трубе, снаряд — в нижней.

Настил закрывает транспортер и служит полом боевого отделения. Он представляет собой сварную конструкцию, состоящую из кольца и штампованных листов, с окном для выдачи кассет.

Стопор вращающегося транспортера предназначен для его стопорения относительно башни при повороте на I/22 часть окружности (на один шаг), что соответствует положению кассеты в окне выдачи при сцеплении ее с захватом механизма подъема кассет. Стопор обеспечивает стопорение каркаса транспортера после поворота его на любое число полных шагов. Он размещен в центре погонного устройства и крепится внутри стакана.

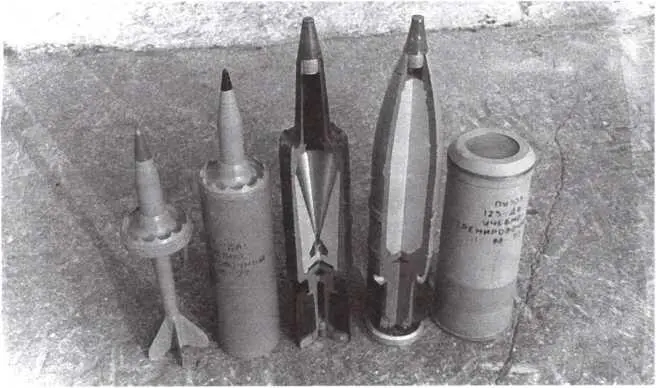

Элементы выстрелов к 125-мм пушке (учебные): бронебойно-подкалиберный снаряд (без дополнительного заряда); бронебойно-подкалиберный снаряд в сборе; кумулятивный снаряд; осколочно-фугасный снаряд; единый заряд для всех типов снарядов.

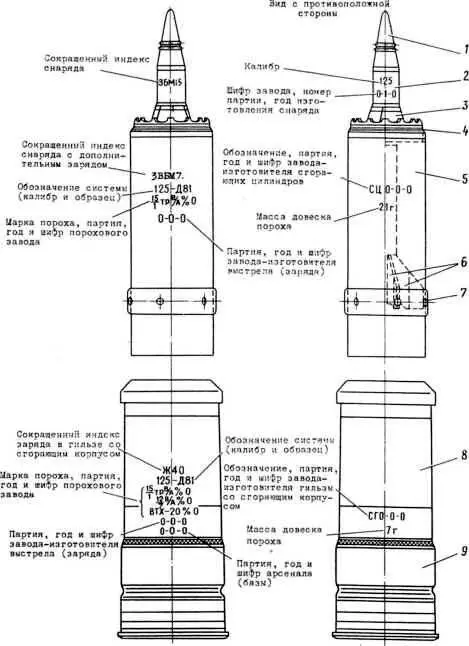

Выстрел с бронебойно-подкалиберным снарядом: 1 — баллистический наконечник; 2 — корпус снаряда; 3 — разъемное ведущее кольцо; 4 — обтюрирующий поясок; 5 — сгорающий цилиндр с дополнительным пороховым зарядом; 6 — лопасти стабилизатора; 7 — штифт; 8 — гильза со сгорающим корпусом и боевым пороховым зарядом; 9 — поддон.

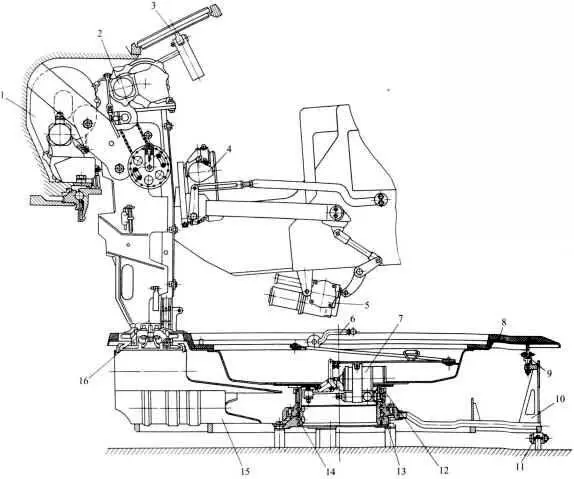

Расположение узлов автомата заряжания: 1 — механизм досылания; 2 — механизм подъема кассет; 3 — люк механизма удаления поддонов; 4 — механизм удаления поддонов; 5 — привод рамки; 6 — ручной привод к стопору вращающегося транспортера; 7 — стопор вращающегося транспортера; 8 — настил вращающегося транспортера; 9 — ролик; 10 — каркас; 11 — опорный ролик; 12 — верхний погон; 13 — нижний погон; 14 — стакан; 15 — кассета; 16 — захват.

Механизм закрывания окна выдачи предназначен для предохранения транспортера от попадания в него посторонних предметов.

Механизм подъема кассет служит для вывода кассет на линию досылания или загрузки и последующего их возврата в исходное положение. Он крепится к двум кронштейнам, приваренным к кормовой части башни и состоит из кронштейна подъема кассет, захвата, двух цепей, редуктора, ручного привода, стопорного и контактного устройств.

Механизм удаления поддона предназначен для улавливания экстрактированного поддона и удаления его из танка. Он состоит из улавливателя, привода к улавливателю, упора поддона, люка выброса и привода клюку выброса.

Досылатель предназначен для досылания элементов выстрела в камору пушки. Он установлен на донном листе в кормовой части башни и состоит из редуктора с приводным реверсивным электродвигателем, цепи со створками и улитки. Цепь состоит из шарнирно закрепленных между собой внутренних и наружных звеньев, осей и роликов. Звенья цепи выполнены с односторонним поворотом на осях. Передние звенья замкового типа, поэтому при выходе из картера они образуют жесткий стержень, обеспечивающий досылку элементов выстрела в камору пушки. На первом звене цепи шарнирно закреплены на осях подпружиненные створки с навулканизированной на лицевой стороне рифленой резиной. В исходном положении цепь фиксируется в картере подпружиненным фиксатором. При обратном ходе она перематывается звездочкой и направляется в улитку.

Электромашинный стопор пушки предназначен для надежного удержания пушки на угле заряжания. Он крепится на кронштейне в передней части крыши башни с правой стороны от пушки.

Запоминающее устройство обеспечивает: информацию о состоянии загрузки кассет вращающегося транспортера; электрическую сигнализацию о подходе к окну выдачи кассеты с выбранным типом выстрела (либо пустой кассеты); отметку типа выстрела при загрузке; отметку пустой кассеты при заряжании или разгрузке.

Пульт управления предназначен для управления автоматом заряжания. Он размещен на лицевой панели прицела-дальномера.

Индикатор количества выстрелов служит для определения количества выстрелов каждого типа, загруженных во вращающийся транспортер, а также количества пустых кассет в нем. Он закреплен на кронштейне слева в башне над механизмом поворота. В качестве индикатора количества выстрелов используется миллиамперметр со специальной шкалой.

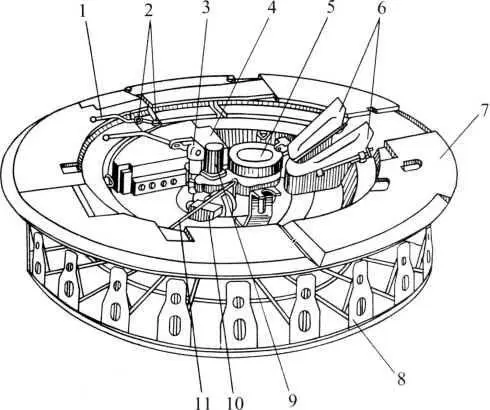

Вращающийся транспортер: 1 — рукоятка ручного привода к стопору; 2 — ролики; 3 — ручной привод вращающегося транспортера; 4 — распределительная коробка; 5 — запоминающее устройство; 6 — створки механизма закрывания окна выдачи; 7 — настил; 8 — каркас; 9 — электромеханический привод; 10 — стопор; 11 — трос ручного привода к стопору.

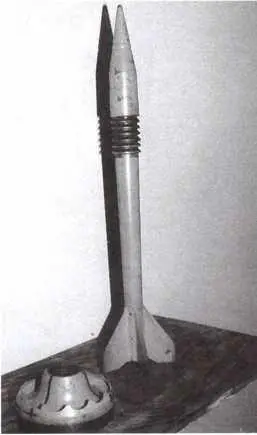

Корпус бронебойно-подкалиберного снаряда со снятым разъемным ведущим кольцом.

Пульт загрузки предназначен для управления автоматом заряжания в режиме загрузки-разгрузки и ручного заряжания. Он установлен справа в башне.

Цикл работы АЗ в режиме автоматического заряжания при включенном стабилизаторе вооружения начинается с нажатия кнопки «АЗ ВКЛ.» на пульте управления АЗ при загруженных во вращающийся транспортер выстрелах. При этом транспортер начинает вращаться. При подходе кассеты с выбранным типом выстрела к окну выдачи вращающийся транспортер тормозится и останавливается. Одновременно с вращением транспортера пушка приводится к углу заряжания и стопорится электромашинным стопором. В процессе торможения транспортера при застопоренной пушке поднимается рамка. После остановки транспортера при поднятой (или движущейся вверх) рамке кассета с выстрелом поднимается на линию досылания снаряда и в этом положении стопорится. Затем, с помощью досылателя, снаряд досылается в камору пушки, а цепь досылателя возвращается в исходное положение. Затем кассета опускается и стопорится на линии досылания заряда. Одновременно, в конце досылки снаряда, открывается крышка люка выброса, выбрасывается поддон и крышка люка закрывается. После стопорения кассеты заряд досылается в камору пушки, клин затвора закрывается, а цепь досылателя возвращается в исходное положение. Пустая кассета и рамка возвращаются в нижнее положение, а пушка, расстопориваясь, возвращается в согласованное положение с линией прицеливания. Цикл заряжания окончен, пушка готова к производству выстрела.
