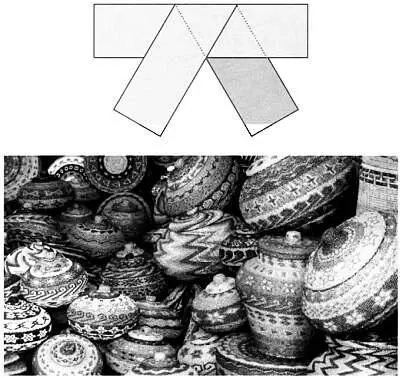

Богатство орнаментов в лозоплетении.

Мячи для игры в сепактакрау во всей Юго-Восточной Азии изготавливаются из ротанга, который также используется для изготовления мебели. Ротанг напоминает ивовый прут, но в сечении эти стебли ротанговой пальмы не округлые, а плоские. Ротанг гибкий, но очень прочный, и сломать его нелегко даже при ударах ногами, как во время игры в сепактакрау.

Мастер демонстрирует мяч для игры в сепактакрау.

Мастера, изготавливающие плетеные мячи, не используют никаких схем и не проводят никаких вычислений, но наблюдая за ними во время работы, сложно поверить, что почти идеальную сферу можно изготовить без помощи математики.

Впрочем, математика все же используется, хоть и не в явной форме.

В математике сфера определяется как множество точек, расположенных на одинаковом расстоянии от точки, называемой центром. Однако при изготовлении мячей для игры в сепактакрау это определение бесполезно. Суть метода плетения идеальных мячей (если пренебречь неизбежными погрешностями и неровностями самого ротанга) заключается не в определении центра и радиуса сферы, а построении многогранника постоянной кривизны. Мастер начинает работу с того, что сплетает пять стеблей ротанга в форме как можно более правильного пятиугольника. Затем мастер выбирает несколько вершин пятиугольника и продевает в них новые стебли. Концы этих стеблей связывают, и получается окружность, определяющая диаметр мяча.

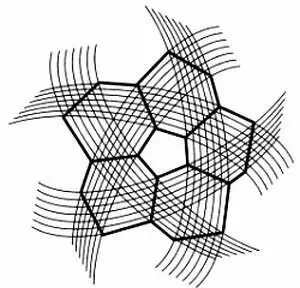

Постепенно по ходу плетения появляются пятиугольные грани — сначала как промежутки между прутьями, которые постепенно заполняются. По сути, полученный мяч по форме представляет собой икосаэдр с отсеченными вершинами — пирамидами с пятиугольным основанием. Разрезав эти пирамиды горизонтально пополам, получим 20 пятиугольных отверстий. Закрыв эти отверстия гранями, имеем полуправильный многогранник — усеченный икосаэдр, имеющий 60 вершин, 90 ребер и 32 грани (20 из них имеют форму шестиугольников, 12 — форму пятиугольников). Именно этот многогранник и плетет мастер. Ротанг распрямляется, и в результате мяч обретает постоянную кривизну. Пересечения трех стеблей из пучков в шесть стеблей определяют 20 шестиугольных граней мяча.

Убедитесь в этом сами.

Японские шары темари имеют китайское происхождение. Изначально их изготавливали из оленьих шкур для придворных, которые использовали темари для игр. Когда придворные дамы начали ткать шары из шелка, темари обрели новую роль и стали использоваться в качестве украшений. Даже проводились конкурсы на лучший шар темари с самым сложным узором и искусным сочетанием цветов.

Искусство плетения шаров темари восходит к 1000 году нашей эры и передается из поколения в поколение, от матери к дочери. Со временем темари становились все более популярными, возникали новые техники их изготовления. С появлением резиновых мячей интерес к темари надолго угас, но сегодня это традиционное искусство вновь обрело былую популярность, и в Японии даже организованы специальные общества, посвященные темари.

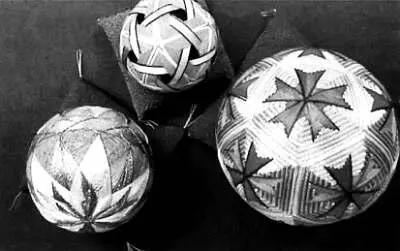

Японские шары темари.

В центре темари находится шар из пенопласта или мягкого пластика, куда удобно втыкать булавки. Узоры на ткани шаров преимущественно геометрические и отличаются невероятной сложностью.

При изготовлении шаров темари очень полезной оказывается раздвоенная линейка в форме буквы V с углом раствора в 72°, которая, по сути, представляет собой две линейки с соединенными концами. Этот инструмент нужен потому, что большинство узоров темари представляют собой замощения сферы, основанные на додекаэдре. Это означает, что мастерам нужно работать с правильными пятиугольниками и системой из пяти радиальных осей. Если мы разделим полный круг (360°) на пять частей, то получим угол раствора линейки — 72°.

Одна из первых задач, которую требуется решить при изготовлении темари, касается разделения поверхности шара на восемь равных частей. Для этого нужно воспользоваться основным различием между плоскостью и криволинейной поверхностью, то есть сферой. На плоскости сумма углов треугольника всегда равна 180°, а на сфере она может составлять 270°.

Поверхность темари делится на восемь частей следующим способом. Сначала на шаре булавкой отмечается произвольная точка. Затем вокруг шара оборачивается лента так, что она проходит через отмеченную точку дважды. Далее эта точка отмечается на ленте, и лента обрезается. Так определяется длина окружности шара. Теперь лента складывается пополам так, и на ней отмечается место сгиба. Затем лента сгибается еще раз, и метки ставятся на каждой из ее половин. Таким образом отметки на ленте указывают ее четверть, половину и три четверти длины.

Теперь нужно приколоть ленту к шару булавкой и обвязать ее вокруг шара. Воткнем в шар еще одну булавку посредине ленты. Эта булавка укажет «южный полюс», предыдущая — «северный полюс». Повернув шар так, чтобы лента располагалась перпендикулярно оси, проходящей через полюса, воткнем булавки туда, где находятся отметки на ленте. Таким образом, в шар будет воткнуто в общей сложности шесть булавок, которые укажут вершины шести равносторонних сферических треугольников. Однако углы этих треугольников будут равны не 60, а 90°. На поверхности сферы углы равносторонних треугольников прямые. Три перпендикулярные оси (большие круги), определяемые этими шестью булавками, делят поверхность сферы на восемь равных частей.

Эти оси могут стать основой для простого узора из цветных нитей. Отметив другие меридианы или параллели, мы разделим сферу на большее число частей, как показано на фотографии слева на стр. 115. В узоре на этом шаре выделен экватор шара, а из полюсов проведены меридианы так, что образуется 24 двуугольника (по 12 каждого цвета) в 15° каждый. Остальные два шара, изображенные на фотографии, разделены на пятиугольные грани, подобные додекаэдру.
