Ручная разборка очень трудоемка, при ней получается много отходов. Например, из чернового крупнокристаллического концентрата с содержанием 92—93% полезного продукта извлекается лишь около 30%, остальная часть уходит в отбросы. Кроме того, дисперсные, вкрапленные, тонкопрожилковые, полиагрегатные руды вообще не подвергаются ручной разборке. Поэтому большое значение имеют процессы физико-химического обогащения руд, получающие в последнее время все более широкое распространение.

Наиболее хорошие результаты дают флотационный, гравитационный и особенно рентгенолюминесцентный методы обогащения. Последний заключается в том, что с помощью специальных автоматических манипуляторов из рудной массы извлекаются только зерна флюорита, характеризующиеся определенной рентгенолюминесценцией. В результате применения этих методов уровень извлечения кондиционного сырья повышается до 80% (и это не из концентрата, а из рядовой руды!). Конечным продуктом является флюоритовая крупка с содержанием флюорита 96—97%, которая может использоваться как шихта без дополнительной обработки.

Исходное сырье любого другого вида (кусковое, дробленое) проходит предварительную очистку и подготовку к плавлению.

Существующая сейчас технология приготовления флюоритовой крупки, использующейся в качестве шихты, была в своей основе разработана И. В. Степановым в 50-х годах [Степанов, Феофилов, 1957]. На разных предприятиях разработаны свои варианты технологии, но все они складываются из операций дробления, химической очистки, легирования.

Удаление посторонних минералов.Куски природного флюорита из поступившей в ростовой цех партии промывают и помещают в иммерсионную жидкость, которая готовится путем разбавления глицерина дистиллированной водой до получения показателя преломления n = 1,4338. Куски просматривают в проходящем поляризованном свете в скрещенных поляроидах. Хорошо заметные в таких условиях среди изотропного флюорита куски двупреломляющих минералов — кварца, барита, кальцита, а также куски флюорита с включениями этих минералов удаляют. Для получения специальных сортов кристаллов на этой стадии производят сортировку сырья. Для получения нелюминесцирующих кристаллов в свете кварцево-ртутных ламп отбирают нелюминесцирующие куски флюорита. Для производства радиационно устойчивых кристаллов флюорит предварительно подвергают облучению и отбирают только неокрашенные куски.

Термическое и механическое дробление.Куски флюорита при термическом дроблении помещают в печь, выдерживают 1,5—2 ч при температуре 400—500° С до обесцвечивания и растрескивания, затем заливают холодной водой. Последующее механическое дробление производят в валковых мельницах до величины зерна 0,5—1 мм.

Химическая очистка.Полученную в результате дробления флюоритовую крупку кипятят в соляной, а затем в плавиковой кислотах с периодической промывкой материала в дистиллированной воде. Иногда для исключения «неприятностей» операции кипячения крупки в плавиковой кислоте ее после солянокислотной обработки спекают с порошкообразным фторидом аммония (NH 4F), а затем обрабатывают соляной кислотой (HCl) вторично. В результате химической очистки из крупки удаляют примеси карбонатов, кварца, сульфидов, окислов и силикатов алюминия, железа, меди, свинца и других примесей.

Сушка.Крупку просушивают в термостатах при температуре 150° С в течение 10 ч.

Легирование.Крупку смешивают с необходимым количеством фтористого свинца или фтористого кадмия (обычно 0,1—0,2%); необходимо добиваться равномерного распределения легирующей примеси в объеме крупки.

Общее стремление всех предприятий производства кристаллов оптического флюорита — избавиться от стадии очистки и подготовки сырья и получать от поставщиков природного флюорита уже готовую крупку. Это стремление оправданно. Обогащение легче и экономичнее провести непосредственно на флюоритовом месторождении, чем в ростовом цехе.

Технологические особенности процесса выращивания оптических кристаллов определяются тремя главными компонентами: ростовыми установками, контейнерами (или тиглями) для кристаллизующегося расплава, режимом кристаллизации.

Ростовые установки.Промышленное выращивание кристаллов оптического флюорита осуществляется методом Шамовского—Стокбаргера—Степанова, в основе которого лежит перемещение контейнера (тигля) с расплавом в температурном поле с заданным градиентом в условиях глубокого вакуума и направленного теплоотвода, обеспечиваемого системой экранов. Об особенностях ростового процесса мы рассказали в предыдущем разделе, в котором были приведены принципиальные и технические схемы ряда установок для выращивания кристаллов.

Промышленные установки создаются по тому же принципу. Они отличаются главным образом размерами кристаллизационных камер и связанным с этим рядом конструктивных особенностей.

Каждая установка состоит из следующих главных узлов: вакуумной камеры, графитового нагревателя, водоохлаждающей подставки, блока отражательных экранов, тигля, средств для создания и измерения вакуума.

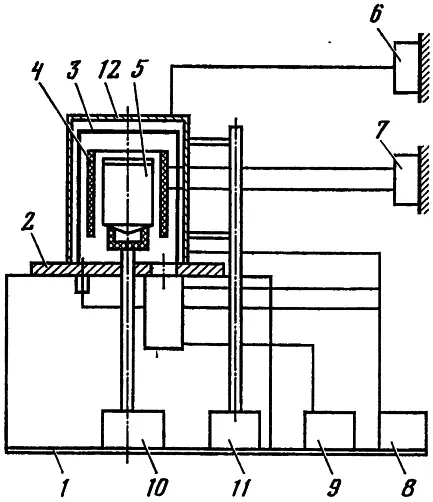

Рис. 18. Схема промышленной установки для выращивания кристаллов флюорита

Объяснение в тексте

В качестве примера рассмотрим одну из установок типа МА-469, схема которой приведена на рис. 18.

Установка состоит из корпуса (1), на котором закреплена плита (2) с вакуумными вводами и водяным охлаждением. Для организации структуры теплового поля в установку введены молибденовые экраны (3), окружающие графитовый нагреватель (4), внутрь которого помещается графитовый тигель с расплавом (5). Все это устройство, которое иногда называют подколпачным, закрывается вакуумным колпаком (12). Величина вакуума, который создается вакуумной системой (9), включающей механический и диффузионный насосы, затворы с ловушками, клапан с дистанционным управлением, контролируется измерительной системой (6). Работа графитового нагревателя обеспечивается системой энергопитания (7), состоящей из понижающего трансформатора и теристорного регулятора напряжения. Система водяного охлаждения высокотемпературных зон (8) снабжена автоматической блокировкой выключения нагревателей при нарушении режима охлаждения. Перемещение тигля с шихтой в процессе кристаллизации расплава (быстрый и медленный ход) производится с помощью планетарного привода (10); вакуумный колпак поднимается и опускается гидравлическим приводом (11).
