Дмитрий Соболев - Столетняя история “летающего крыла”

Несравненно лучше оказался другой харьковский самолет-"бесхвостка" ХАИ-АВИАВНИТО-3 "Сергей Киров". Он даже поработал некоторое время в Гражданском Воздушном Флоте (ГВФ), первозил грузы и пассажиров.

История появления этого самолета такова. В середине 30-х годов ГВФ объявил конкурс на создание планеролета. Под этим термином понимался большой транспортный планер, снабженный относительно маломощным двигателем. Считалось, что эти недорогие, нетребовательные к аэродромам и экономичные летательные аппараты смогут решить проблему массовых воздушных перевозок, облегчат доставку грузов в районах бездорожья. По условиям конкурса, планеролет должен был перевозить тонну груза или 10 пассажиров со скоростью 120 км/ч.

Члены Харьковского отделения Всесоюзного авиационного научно-инженерного технического общества (Авиавнито) решили взяться за постройку такого самолета. Так как проектно-конструкторские работы велись на базе Харьковского авиационного института, планеролету дали обозначение ХАИ-АВИАВНИТО-3. Руководили проектированием А.АЛазарев и А.А.Кроль.

Для достижения высокого аэродинамического качества, так необходимого планеролету, аппарат решили делать по типу "летающего крыла". При постройке использовался весь опыт создания предыдущих харьковских "бесхвосток". Крыло размахом 22,2 м имело S-образный профиль с относительной толщиной у основания 14% и отрицательную геометрическую крутку. Чтобы увеличить длину центроплана, заднюю кромку сделали прямой. На ней располагались элевоны, а для управления по курсу кроме обычного руля направления на поверхности крыла установили пластины-интерцепторы. Они действовали дифференцированно, отклоняясь вверх одновременно с поворотом руля и вызывая крен, облегчающий выполнение разворота. Оригинально была решена проблема регулирования продольной балансировки. Для этого концы крыла сделали подвижными: с помощью штурвальчика в кабине их можно было поворачивать вокруг оси вверх и вниз на угол 10°.

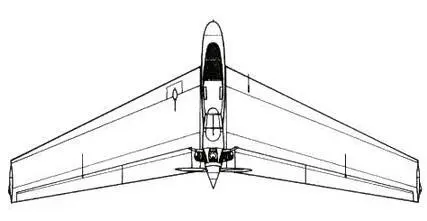

"Осоавиахимовец ХАИ"

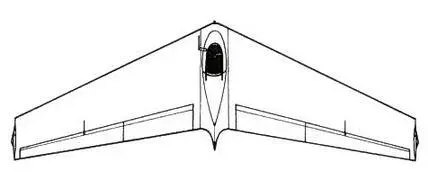

"П.П.Постышев"

ХАИ-4

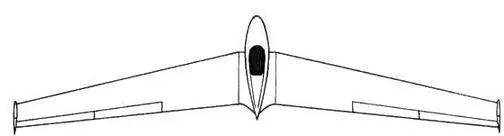

"Безлонжеронка ХАИ"

ХАИ-АВИАВНИТО-3

В центре крыла размещались две 5-метровые кабины на 6 человек каждая. Передние места обеих кабин предназначались для экипажа и были оборудованы штурвалом и педалями, но обычно самолет летал с одним летчиком, в правой кабине. Посадка осуществлялась через откидывающиеся вбок фонари кабин. В центре, между кабинами, находился серийный 100-сильный мотор М-11. Центральная часть крыла была выполнена из стальных труб. Внешние части — как на планере "Безлонжеронка ХАИ": деревянные, кессоные, с фанерной обшивкой. Толщина стенок кессона изменялась по размаху: от 8,5 мм у корня, где значение изгибающего момента максимально, до 1,5 мм на конце.

Летные испытания ХАИ-АВИАВНИТО-3 начались 23 сентября 1936 г. В этот день летчик ГВФ Э.И.Шварц выполнил 30-минутный полет "по коробочке". Потом было еще много полетов при взлетном весе аппарата от 1750 до 2000 кг. Выяснилось, что планеролет развивает максимальную скорость 130 км/ч, его посадочная скорость — 65 км/ч, длина разбега — 180 м, потолок — 2000 м, дальность полета — 180 км. "Во время испытаний, — вспоминал А.А.Лазарев, — выявилась хорошая устойчивость и управляемость планеролета. Выполнение посадки и виражей на "ХАИ-3" было несколько необычным благодаря своеобразной системе управления. Однако после того, как летчик осваивался с самолетом, пилотировать его становилось совсем не трудно." [5]

Таким образом, ХАИ-АВИАВНИТО-3 стал вторым, после БИЧ-7А, вполне удачным отечественным самолетом-"бесхвосткой". Значительно лучшие летные свойства харьковского планеролета по сравнению с ХАИ-4 показывают, какое большое влияние имеют длина носовой части фюзеляжа и величина продольного момента инерции на устойчивость и управляемость "бесхвостки". Полеты продемонстрировали также целесообразность применения интерцепторов для улучшения управляемости "летающего крыла".

Грузопассажирское ‘‘летающее крыло" ХАИ-АВИАВНИТО-3 ".

После окончания испытаний в конце 1936 г. Бородин и Шварц перегнали ХАИ-АВИАВНИТО-3 в Москву. В первый день перелета летчики достигли Тамбова, преодолев без посадки 470 км.

В 1937—1938 гг. самолет использовался на местных авиалиниях Московской области, перевозя грузы, реже — пассажиров. Это был первый случай применения бесхвостого самолета в практических целях.

В 1936— 1937 гг. в ХАИ строили вариант с двумя двигателями М-11. Он назывался ХАИ-АВИАВНИТО-8. Однако работа не была доведена до конца. Как выяснилось, идея планеролета в целом оказалась непрактичной. Маломощность этих аппаратов, как правило, не позволяла им совершать самостоятельный взлет, требовалась помощь самолета-буксировщика. Кроме того, полет на небольшой высоте при очень малой нагрузке на крыло, характерной для планеролетов, сопровождался сильной "болтанкой", что делало его неприятным как для пассажиров, так и для экипажа.

1. В.С.Савин. Авиация в Украине. Харьков, 1995. С. 152.

2. В.С.Савин. Планета "Константин". История авиации и страны сквозь призму жизни конструктора Калинина. Харьков, 1994. С. 203.

3. П.Бенинг. На пути к "летающему крылу" // Самолет. 1934. Ху 13—14. С. 18.

4. В то время еще не знали, что увеличение нагрузки на крыло отрицательно влияет на устойчивость летательного аппарата, в первую очередь — динамическую.

5. А.Лазарев. ХАИ-3 // Юный моделист-конструктор. 1964. Вып. 10. С. 10.

В предыдущих главах было рассказано о первых работах по бесхвостым самолетам и планерам в СССР, Великобритании, Франции, Швейцарии, Дании и Австро-Венгрии. Увлечение этой схемой не миновало и Германию. Наибольший вклад в развитие "бесхвосток" в этой стране сделал исследователь и конструктор Александр Аиппиш (1894—1976 гг.).

Первое знакомство Александра с авиацией произошло в 1909 г. Позднее он писал: "У меня, четырнадцатилетнего берлинского школьника, остались незабываемые впечатления о демонстрационных полетах Орвилла Райта в сентябре 1909 г. Я жадно набросился на всю доступную мне литературу о первых опытах летания. Больше всего меня интересовали сообщения об успешных полетах аппаратов с самоустойчивыми крыльями." [1]
