Лев Скрягин - Книга о якорях

Первая партия якорей Паркера показала, что они оказались на 20 % дешевле, нежели якоря Перинга такого же веса. Здесь, конечно, сказалось время выделки и вес железа на угар. Обычное соединение — шип и ласки — выдержали испытание. Видимо, основа прочности конструкции крылась в замене брусьев пластинами.

Рис. 52. Прототип адмиралтейского якоря — якорь Паркера

В 1840 году, пока испытывался якорь, адмирал Паркер получил на него патент (рис. 52). Его изобретение быстро распространилось, получив признание и в России. Правда, русские мастера по своему усмотрению изменили конструкцию — радиус дуги, образующий наружный обвод рогов, они изменили с 0,35 на 0,37 длины веретена. Увеличили и ширину лап. Цель первого изменения — дать якорю возможность быстрее забрать [18] грунт, второго — увеличить держащую силу на несвязном грунте.

Вскоре после появления якоря Паркера английские заводчики Браун и Ленокс начали массовое производство своих якорей. Метод сборки веретена и рогов они позаимствовали у Перинга, а метод соединения в вороте оставили, как и Паркер, без изменений. Новизну, если это только можно так назвать, их якорю придавало удлиненное и более широкое веретено. Ловкие заводчики ухитрились получить на свой якорь патент. Возможно, его выдали за приспособление для замены железного съемного штока деревянным в случае поломки. Для этого в якоре сделаны были съемные заплечики, которые вкладывались с каждой стороны отверстия веретена и удерживались на месте прижатые брусьями деревянного штока. Выпустив несколько партий таких якорей, Браун и Ленокс создали якорную фирму, носившую долгие годы их имена.

Рассказывая о конструкциях якорей, появившихся после открытия Ричарда Перинга, нельзя не сказать несколько слов еще об одном английском изобретателе — Роджере. Лейтенант королевского флота Уильям Роджер начал заниматься усовершенствованием якоря в 1825 году. После восьми лет поисков и экспериментов он предложил Адмиралтейству якорь с полым веретеном, заполненным дубовым сердечником. Для прочности он обтянул веретено восемью бугелями. Якорь такой конструкции весом 1250 кг по внешнему виду почти ничем не отличался от обычного. Но расчеты лейтенанта не оправдались: прочность не увеличилась, а стоимость изготовления возросла в два с половиной раза.

Через год упорный лейтенант просит Адмиралтейство испытать вторую конструкцию его якоря. На этот раз — с очень длинным веретеном и рогами без лап. Непривычный вид якоря сразу же обеспечил ему меткое название — «Кирка Роджера» [86]. Этот якорь оказался работоспособным: он очень быстро забирал грунт, но держал слабо. Изготовленную Адмиралтейством опытную партию «кирок» некоторое время применяли для верпования. Вскоре о них забыли, а лейтенант Роджер счел более разумным заняться улучшением якоря адмирала Паркера.

В принципе Роджер считал конструкцию паркеровского якоря удачной. Но по своему личному опыту он знал: этот якорь плохо углубляется в твердый грунт. Причина? Толстая и широкая лапа с очень тупым носком рога. Лейтенант считал, что такая лапа при вхождении в грунт сильно его раздробляет, нарушает его монолитность, поэтому он потом плохо держит.

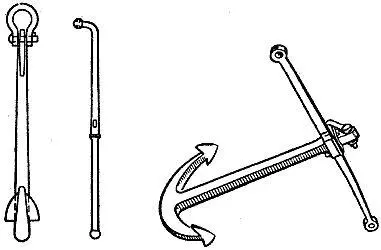

Рис. 53. Роджер намного уменьшил площадь лап

В новой конструкции Роджер принял ширину рогов у ворота равной толщине веретена. С внутренней стороны лапы он предложил делать скосы, идущие к их наружным обводам. Площадь сердцевидных в плане лап была намного уменьшена по сравнению со всеми другими конструкциями якорей. Отгиб рогов у нового якоря был больше, чем у якоря Паркера. Веретено получило форму четырехгранной призмы. В вороте изобретатель предусмотрел отверстие для крепления буйрепа. Шток якоря Роджера железный, с квадратным отверстием в середине. Он насаживался на веретено и удерживался снизу ограничителями, а сверху — квадратной планкой, которая запиралась чекой. На концах штока были обухи, чтобы при падении якоря на мягкий грунт они не заглублялись. В то же время за них закладывались тали во время уборки якоря на бак. Шток якоря Роджера получился на 25 % тяжелее обычного круглого железного штока простого якоря (рис. 53).

Адмиралтейство заинтересовалось изобретением упорного лейтенанта и обязало командиров нескольких корветов провести опытную эксплуатацию якорей Роджера и представить свои отчеты через шесть месяцев. Из этих отчетов явствовало, что рог якоря быстро и свободно входил в твердый грунт, хорошо в нем держал, но проигрывал по величине держащей силы на мягких грунтах якорю Паркера и обычным, «старым» якорям.

После изготовления и испытания якоря Роджера весом 2500 кг в 1844 году Адмиралтейство еще раз убедилось в его хороших качествах. Однако конструкция осталась почему-то незапатентованной даже после того, как детище Роджера экспонировалось на всемирной выставке в Лондоне в 1851 году и получило немало лестных отзывов.

К середине прошлого века в Англии появилось множество новых конструкций якорей. Их производили фирмы, поставлявшие верфям дельные вещи и различные поковки для флота. Ковали якоря и частные кузницы, где мастера сами устанавливали пропорции и форму якоря, часто отступая от выработанных многовековой практикой норм. Все это выдавалось ловкими предпринимателями за «новые якоря» — самые лучшие, самые надежные, самые дешевые… Кривая аварий и кораблекрушений, учет которым вел и ведет Ллойд, круто полезла вверх. Ведущий морской журнал Англии «Нотикл Стэндарт» в своем декабрьском выпуске за 1847 год с тревогой сообщал:

«До нас дошли громкие жалобы на якоря, применяемые на флоте, на их дурные качества и непрочность. Якоря, отпущенные недавно на корабли эскадры под командованием контр-адмирала Непира в Лиссабоне, полностью подтверждают эти жалобы моряков. По полученным донесениям, следующие корабли потеряли рога своих якорей: 84-пушечный корабль «Канопас», 92-пушечный корабль «Родней», 26-пушечный корвет «Амазонка» и паровые фрегаты «Террибл», «Вулкан» и «Эвенжер». Это в большой мере следует приписать дурному устройству и изготовлению якорей и требует немедленного исправления, ибо, ежели подобные случаи бывают в хорошее время года, то чего ожидать в бурное, и мы, наверное, должны опасаться нескольких несчастных случаев в продолжение зимних месяцев. По последним известиям, 26-пушечный корвет «Каллиопе» у берегов Новой Зеландии переломал все свои якоря, один за другим, и «Каллиопе» — не единственное судно, с которым это случилось, в чем могут свидетельствовать десантные фрегаты «Аполлон» и «Резистанс».
