Аркадий Егидес - Лабиринты мышления или учеными не рождаются

Сложныеразноплановые логико–графические схемы

Что значит — объединить несколько понятий в рамках разных видов понятийных соотношений? Это значит, что в схеме могут одновременно даваться и «части и целое», и «род и вид плюс перекресты», и «трансформации», и «причинно–следственные связи», и многое другое… Словом, много в одном. Много планов в одной схеме. Под планом здесь и дальше будем понимать то, чем один вид соотношения понятий отличается от других видов соотношения понятий.Иными словами, то, чем отличаются родовидовое соотношение от причинно–следственного, части и целое — от трансформации и т. п.

До того как представить «много в одном», поймем: как совмещаются «два в одном»? — пример построения сложной разноплановой, но всего–навсего двуплановой, схемы из двух простых.

Трансформация. Что–то превращается во что–то другое. Об этом подробно говорилось в главе «Трансформация и ее логико–графический облик». Вынесем оттуда схему превращения куриного яйца в цыпленка (см. рис. 145).

Рис. 145

Это одна простая схема.

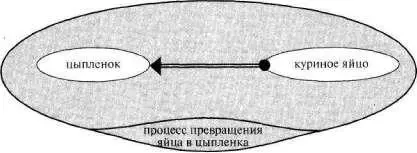

Но превращение яйца в цыпленка — это ведь процесс.А «процесс превращения яйца в цыпленка» — понятие! Значит, обведем и его овальной рамкой (см. рис. 146).

Рис. 146

И он, этот процесс, имеет свои причины. Их, наверное, много, но мы назовем сначала одну, главную. И построим вторую простуюсхему (см. рис. 147).

Рис. 147

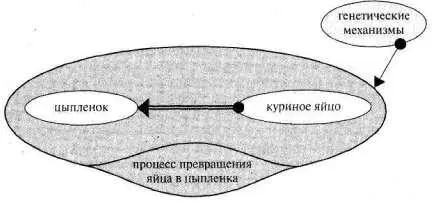

Ну а теперь соединим обе схемы в одну (см. рис. 148).

Рис. 148

Мы получили сложную разноплановую схему.

Читатель скажет: эти ваши «сложные» схемы слишком уж просты. И мы согласимся. Но пусть и читатель согласится, что эта простота — лишь для понимания. Итак, настало время провести более сложные изыскания в области логико–графического структурирования.

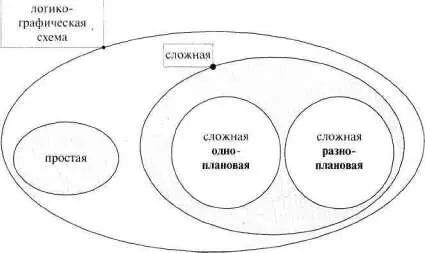

Продолжаем разговор, как сказал бы Карлсон. И в продолжение разговора обратимся к мысли, а почему бы нам сейчас не построить классификационную схему самих логико–графических схем? А что? Давайте ее построим (см. рис. 149).

Рис. 149

Как может убедиться читатель, мы стараемся показать возможности преобразования текста в схему и на собственном текущем материале. К слову, какая на рис. 149 схема по нашей классификации? Правильный ответ: «сложная одноплановая». И как убеждается читатель, эта сложная одноплановая схема уже достаточно «понятиеёмкая», уже в ней — хитросплетения. В то же время онадостаточно ясная, если относиться к ней вдумчиво. Логико–графическое структурирование организует мышление, но не отменяет его.Трудовые затраты неизбежны. Но ясность, определенность в «конце пути» многого стоят.

Продолжаем разговор. Сложные разноплановые схемы могут содержать всего лишь дваразных плана. Например, на рис. 148: один план — трансформация, второй план — причинно–следственный (причина трансформации). Но разноплановые схемы могут содержать

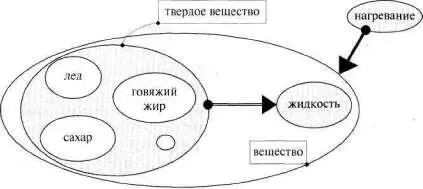

и более двух планов. Возьмем фразу: «Вещества в твердом состоянии (лед, сахар, говяжий жир и т. д.) при нагревании превращаются в жидкость». Виды веществ в твердом состоянии: лед, сахар, говяжий жир — один план. Твердое вещество превращается в жидкость — второй план. Нагревание — причина превращения твердого вещества в жидкость — третий план (см. рис. 150).

Рис. 150

Далее. Сложные разноплановые схемы могут содержать разное число понятий в каждом плане. В родовидовом плане в последней схеме — четыре понятия (твердое тело, сахар, говяжий жир, лед). В плане трансформации — два понятия (твердое тело, жидкость). В плане причинно–следственных отношений — тоже два понятия (превращение твердого тела в жидкость, нагревание).

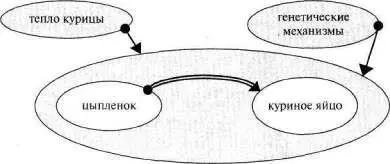

А выше, на рис. 148, в причинно–следственном плане два понятия. Превращение яйца в цыпленка обусловлено генетическими механизмами. Но ведь генетических механизмов явно недостаточно для превращения яйца в цыпленка. По крайней мере, необходимо еще и тепло курицы. И схема превращается в сложную разноплановую с тремяпонятиями в причинно–следственном плане (см. рис. 151).

Осознаем, что тексты худо–бедно, но отображают очень сложные многоплановые отношения понятий.Однако логико–графическая схема в состоянии отобразить их лучше.Преимущества ее в том, что в ней с ходу и ясно видны всеэти многосложные многоплановые логические связи. Иными словами, если мы построим схему психологически грамотно, очень сложные соотношения понятий в ней «схватываются» сразу.Они видны на глаз. То есть если схема грамотная, то обеспечивается «одномоментная всеохватность»множества ее элементов. В пси-

Рис. 151

хологии восприятия такая одномоментная всеохватность множества элементов называется симультанностью.Этимология слова «симуль–танность»: «мульт» — много, «си» — «с». Дословно, или стоит даже сказать, «досложно» (то есть в дело идут не слова даже, а слоги), си–мультанность можно перевести как «смноженность».Можно, таким образом, говорить о симультанном видении смысла в сложной многоплановой схеме. Можно говорить также о гештальтности такой схемы.

Оговоримся, что все это реально тогда, когда многоплановая, многосоставная схема уже построенанами в соответствии с текстом. При этом она может быть построена нами самимипри чтении «глухого» текста. Или рисуется нами фрагмент за фрагментом вслед за автором или преподавателем с его письменными или устными пояснениями. В этом случае окончательная «картинка» будет сложной, непосвященному человеку она будет даже казаться громоздкой и запутанной. Но человеку, который ее построил самостоятельно или даже вслед за преподавателем, она будет представляться как единое целое, а простые схемки, в нее входящие, так и будут восприниматься как ее детали.
