Предлагаемая книга и посвящена приемам работы с осциллографом. Приводятся разнообразные примеры наблюдения и измерения электрических сигналов в радиотехнических цепях. Дается методика визуальной проверки и налаживания различных каскадов радиоустройств.
Книга рассчитана на широкий круг радиолюбителей.
Осциллограф-ваш помощник (как работать с осциллографом) - читать онлайн бесплатно полную версию (весь текст целиком)
Интервал:
Закладка:

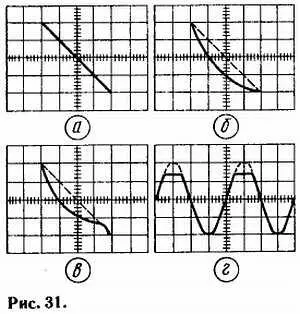

Если переключить входной щуп осциллографа на резистор нагрузки и включить внутреннюю развертку (отпустить кнопку « РАЗВ.-ВХ.Х» ( 10 ), увидите искаженный сигнал (рис. 31, г ). Уменьшением входного сигнала добейтесь неискаженного изображения, а затем вновь переключите осциллограф в режим проверки амплитудных искажений — на экране увидите прямую линию (рис. 31, а ).
По этой линии вообще нетрудно увидеть начало искажений при увеличении входного сигнала и более точно определить максимальный неискаженный выходной сигнал, а затем подсчитать по нему выходную мощность усилителя.
Чтобы увидеть «работу» диода по устранению искажений «ступенька», подключите входной щуп осциллографа к эквиваленту нагрузки и изменением амплитуды входного сигнала установите размах выходного 0,5…1 В. Если теперь замкнуть выводы диода, появится «ступенька» (см. рис. 24, в ).
А как влияет на выходной сигнал напряжение на средней точке выходного каскада? Проверить это сможете самостоятельно, заменив резистор R1 двумя последовательно соединенными резисторами — переменным сопротивлением 330 или 470 кОм и постоянным сопротивлением 47…68 кОм. Устанавливая переменным резистором различные напряжения на средней точке, определяйте каждый раз неискаженную выходную мощность усилителя, а также замечайте, какие полупериоды сигнала начинают ограничиваться раньше — положительные или отрицательные. Эти наблюдения позволят вам сделать практические выводы о влиянии напряжения средней точки на параметры усилителя.
И еще одно испытание полезно провести с бестрансформаторным усилителем — подать на него большее питающее напряжение, например 12 В. При нагрузке 6 Ом неискаженный выходной сигнал достигнет амплитуды 3,2 В (размах на экране осциллографа 9 В), что соответствует выходной мощности почти 1,7 Вт (против 0,5 Вт при питании напряжением 9 В).
На этом проверку усилителя закончим, отключим от нею питание и выключим осциллограф.
Радиочастота и модуляция

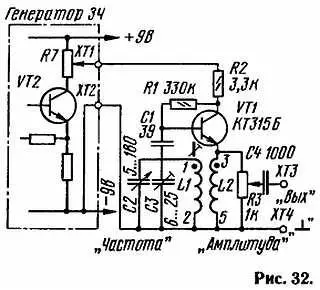

Следующий этап освоении осциллографа — наблюдение немодулированных и модулированных колебаний радиочастоты (РЧ) и определение глубины (коэффициента) модуляции. Дли этих целей соберем простейший генератор на одном транзисторе (рис. 32), вырабатывающий колебания РЧ, в нашем случае — диапазона средних волн (СВ).

Сначала о самом генераторе. Чтобы получить радиочастотные колебания, в генераторе применен колебательный контур, составленный из катушки индуктивности L1 и конденсаторов С2 и С3. Подстроечным конденсатором С3 и ферритовым подстроечником катушки устанавливают точнее одну из границ диапазона частот, перекрываемого контуром, а конденсатором переменной емкости С2 плавно изменяют резонансную частоту контура.
С катушкой L1 связана индуктивно катушка L2, включенная в эмиттерную цепь транзистора. Причем начало катушки L1 подключено (через конденсатор С1) к выводу базы транзистора, а начало катушки L2 — к выводу эмиттера. В результате между базой и эмиттером образуется положительная обратная связь и каскад, собранный на транзисторе VT1, возбуждается, появляются колебания РЧ. Они выделяются как на резисторе нагрузки R2, так и на катушке L2, а значит, и на переменном резисторе R3. С движка этого резистора колебания РЧ подаются через развязывающий конденсатор С4 на зажим ХТ3.
Питание на каскад можно подать от батареи «Крона» или от другого источника постоянного тока напряжением 9 В. Но лучше сразу подключить генератор РЧ к зажимам ранее изготовленного генератора 3Ч и установить движок переменного резистора R7 последнего в верхнее, по схеме, положение. Тогда между зажимами ХТ1 и ХТ2 будет постоянное напряжение 9 В.
Для постройки генератора РЧ понадобятся, прежде всего, катушки L1 и L2, намотанные на общем каркасе. Подойдет готовый контур гетеродина диапазона СВ от малогабаритного транзисторного радиоприемника «Селга» (для этого контура и приведена на схеме нумерация выводов катушек). Он представляет собой четырехсекционный каркас высотой 22 мм и размерами основания 11х11 мм. Внутри каркаса помещен подстроечник диаметром 2,8 и длиной 12 мм из феррита 600НН.
Во всех секциях равномерно размещены витки катушки L1 — по 32 витка провода ПЭВ-2 0,09 в каждой, а в верхней (от основании) секции размещена еще и катушка L2 — 10 витков провода ПЭВ-2 0,1.
Подойдет другой контур гетеродина диапазона СВ с катушкой L1 индуктивностью 150…220 мкГ и с катушкой L2, содержащей практически любое число витков. В крайнем случае подберите подходящий каркас (с тремя или четырьмя секциями) и намотайте на нем катушки по вышеуказанным данным.
Транзистор может быть любой из серии KT315, но с коэффициентом передачи тока не менее 50. Постоянные резисторы — МЛТ-0,125 или МЛТ-0,25. переменный — СП-I или другой, сопротивлением 470 Ом, 1 кОм, 2,2 кОм. Конденсатор переменной емкости — КП-180, но подойдет любой другой малогабаритный с максимальной емкостью до 500 пФ. Подстроечный конденсатор — КПК-М, КПК-1, остальные конденсаторы — любые, например, КТ, КМ, КЛС.

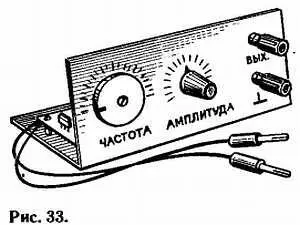

Часть деталей генератора (постоянные резисторы, конденсаторы С1, С3, катушки индуктивности и транзистор) можно смонтировать на макетной панели или на небольшой плате из изоляционного материала. Монтаж может быть как навесной, так и печатный. Внешне макет генератора РЧ выглядит аналогично генератору 3Ч (рис. 33). На лицевой панели макета укрепляют конденсатор переменной емкости, переменный резистор и зажимы ХТ3, XT4. Проводники питания, подключаемые к зажимам генератора 3Ч, — отрезки монтажного провода в изоляции.

Наступило время включить генератор и проконтролировать его колебания с помощью осциллографа. Входной щуп осциллографа подключите к зажиму ХТ3, а «земляной» — к зажиму ХТ4. Движок резистора R3 генератора установите в верхнее, по схеме, положение. Осциллограф работает в автоматическом режиме (кнопка 7 « АВТ. — ЖДУЩ» отжата) с внутренней синхронизацией (кнопка 9 « ВНУТР. — ВНЕШН.» отжата), с закрытым входом (кнопка 13 нажата). Переключателями делителей 1 и 2 установите чувствительность осциллографа 0,2 В/дел., а переключателями 3–6 — длительность 0,5 мкс/дел.
Сразу же после подачи напряжения питания генератора на экране осциллографа должны появиться синусоидальные колебания (рис. 34, а ) либо яркая «дорожка» (рис. 34, б ) — все зависит от положения ротора конденсатора переменной емкости, а значит, от частоты колебаний генератора РЧ. В любом случае по масштабной сетке определите размах колебаний — он может быть равен, например, 0,8 В.
