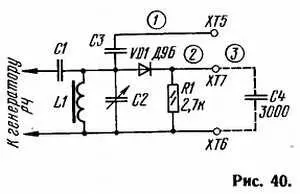

Не отключая входной щуп осциллографа от контактной точки ХТ5, подсоедините к контуру детекторную цепь (рис. 40) — диод VD1 и резистор нагрузки R1.

Размах колебаний упадет до 008 В до подключения цепи он составлял 02 В - фото 40

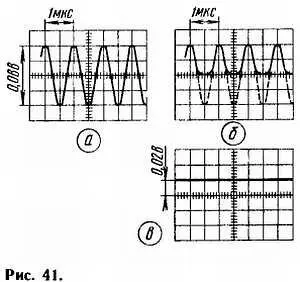

Размах колебаний упадет до 0,08 В (до подключения цепи он составлял 0,2 В) — рис. 41, а .

Переключите осциллограф в режим работы с открытым входом (кнопка переключателя 13 должна быть в отжатом положении), установите, если это понадобится, ручкой смешения луча по вертикали изображение так, чтобы центр его проходил точно по средней линии масштабной сетки (как на рис. 41, а ). Затем переключите входной щуп осциллографа на контрольную точку ХТ7 («земляной» щуп должен постоянно находиться на точке ХТ6). На экране появится изображение, показанное на рис. 41, б . Нетрудно заметить, что диод VD1 в данном случае работает как выпрямительный, «отсекая» отрицательные полупериоды синусоидальных колебаний. Форма же оставшихся колебаний зависит от сопротивления резистора нагрузки детектора — можете убедиться в этом сами, подпаяв вместо постоянного переменный резистор сопротивлением 10 или 15 кОм и перемещая его движок из одного крайнего положения в другое.

Закончив эксперимент вновь впаяйте резистор R1 и подключите параллельно ему - фото 41

Закончив эксперимент, вновь впаяйте резистор R1 и подключите параллельно ему конденсатор С4 емкостью 1000.. 10 000 пФ. На экране появится прямая линия (рис. 41, в ), отстоящая на некотором расстоянии от линии развертки, — постоянное напряжение 0,02 В на выходе детектора. Все верно — детектор выполняет функции выпрямителя с фильтрующим конденсатором. При изменении входного сигнала РЧ (переменным резистором R3 в генераторе РЧ) линия будет «плавать» — подниматься вверх и опускаться вниз. Тот же эффект получится, если поворачивать вправо-влево ротор конденсатора переменной емкости нашего детекторного приемника, настраивая колебательный контур на резонансную частоту или расстраивая его. В момент точной настройки на резонансную частоту подъем линии развертки над средней линией масштабной сетки будет наибольшим, а значит, наибольшим будет и постоянное напряжение на выходе детектора.

Таким образом, осциллограф стал индикатором настройки детекторного приемника на частоту радиостанции. Аналогично работают электронные индикаторы настройки, входным сигналом которых служит постоянная составляющая на нагрузке детектора.

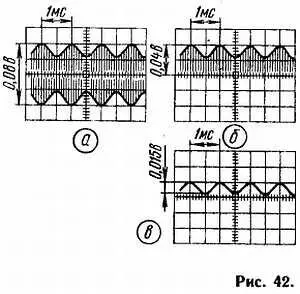

Установив максимальный выходной сигнал генератора РЧ, подключите входной щуп осциллографа (он по-прежнему должен работать с открытым входом) к точке ХТ5 и измените длительность развертки так, чтобы получилась «дорожка», аналогичная изображенной на рис. 39, в (она теперь будет со значительно меньшим размахом — 0,08 В). Введите резистором R7 в генераторе 3Ч модуляцию и, пользуясь соответствующим и кнопками длительности и режима развертки, а также ручками синхронизации, добейтесь показанной на рис. 42, а картины — модулированных колебаний РЧ. Частота модулирующего сигнала — около 1000 Гц (длительность одного колебания 1 мс). Лучшей устойчивости изображения удастся добиться при работе осциллографа в режиме внешней синхронизации от сигнала генератора 3Ч, как это делали ранее.

Переключите входной щуп осциллографа на точку ХТ7 нижняя половина изображения - фото 42

Переключите входной щуп осциллографа на точку ХТ7 — нижняя половина изображения пропадет (рис. 42, б ), что свидетельствует о нормальной работе детектора. А теперь подключите параллельно резистору нагрузки конденсатор С4 — радиочастотная составляющая продетектированного сигнала замкнется через него и на экране останутся лишь синусоидальные колебания модулирующего сигнала 3Ч (рис. 42, в ). Такой сигнал можно подавать на головной телефон (он должен быть высокоомный, например ТОН-2) или на усилитель 3Ч.

Вы, наверное, заметили, что катушка колебательного контура выполнена на сердечнике с высокой магнитной проницаемостью? По сути дела, это малогабаритная магнитная антенна, аналогичная используемой в переносных транзисторных радиоприемниках. Испытайте ее действие.

Отпаяв конденсатор С1 и проводник, соединяющий колебательный контур с зажимом ХТ4 генератора РЧ, подключите к точкам ХТ5 и ХТ6 входные щупы осциллографа и поднесите катушку (конечно, вместе с платой) возможно ближе к катушке генератора РЧ. На экране осциллографа появятся модулированные колебания (рис. 42, а ), размах которых будет зависеть от расстояния между катушками и от ориентации «магнитной антенны» (точнее — ферритового стержня, воспринимающего магнитную составляющую электромагнитного поля) относительно контура генератора

В итоге получился простейший радиоприемник. Подключив к нему (вместо резистора R1) головной телефон ТОН-1 или ТОН-2, можете послушать сигнал частотой 1000 Гц, выделяемый детектором из радиосигнала. Громкость звука можно изменять конденсатором переменной емкости приемника, переменным резистором выходного сигнала генератора РЧ, ориентацией приемника в пространстве, а тональность- переменным резистором «Частота» генератора 3Ч.

Проверяем рефлексный приемник

Это, пожалуй, наиболее популярная конструкция среди начинающих радиолюбителей. Подкупает такой приемник своей простотой, небольшим ассортиментом деталей и сравнительно высокой чувствительностью. Хотя потребляет он от источника питания немного энергии, громкость звучания малогабаритного головного телефона достаточна, чтобы прослушивать, скажем, радиостанцию «Маяк» на расстоянии сотен километров от передающей антенны.

По сравнению с приемником прямого усиления рефлексный обладает, к сожалению, недостатком — он сложен в налаживании, более склонен к самовозбуждению. И нередко начинающий конструктор остается в унынии, так и не добившись от приемника желаемых результатов. Вот почему разговор пойдет о проверке и налаживании рефлексного приемника с помощью осциллографа и изготовленных ранее генераторов 3Ч и РЧ.

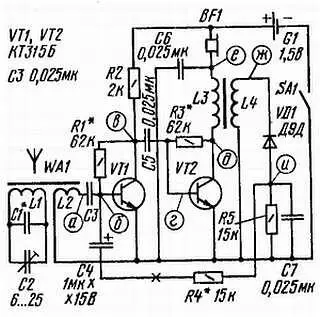

Но сначала о самом приемнике. Лучше всего воспользоваться конструкцией, разработанной в кружке физико-технического творчества Ишеевской средней школы под руководством П. П. Головина. Схема приемника приведена на рис. 43. На ней буквами обозначены контрольные точки, в которых будем просматривать с помощью осциллографа сигналы и проверять режимы работы транзисторов.

Рис 43 Колебательный контур магнитной антенны WA1 составленный из катушки - фото 43

Рис. 43

Колебательный контур магнитной антенны WA1, составленный из катушки индуктивности L1 и конденсаторов С1, С2, настроен на несущую частоту принимаемой радиостанции. Через катушку связи L2 сигнал поступает на усилитель РЧ собранный на транзисторах VT1 и VT2. Нагрузкой усилителя для колебаний РЧ служит катушка L3 радиочастотного трансформатора. С ней индуктивно связана катушка L4, с которой колебания подаются на детектор, выполненный на диоде VD1. На нагрузке детектора (резистор R5) выделяется сигнал 3Ч, конденсатор С7 фильтрует радиочастотную составляющую продетектированных колебаний.
