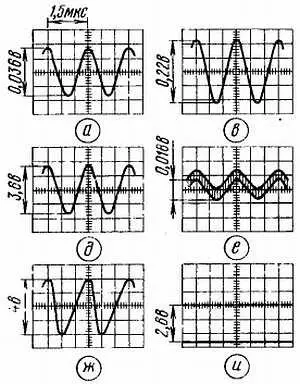

Такой же сигнал должен просматриваться и в точке б (на базе транзистора VT1). А вот на коллекторе транзистора VT1 (точка в) должен наблюдаться усиленный сигнал (рис. 46, в ). Коэффициент усиления каскада нетрудно подсчитать делением размаха колебаний коллекторного сигнала на размах колебаний базового сигнала. Результат получится не очень большим (в данном случае около б ), хотя сам транзистор обладает коэффициентом передачи и несколько десятков единиц.

Рис 46 И естественно вы ожидаете такого же усиления сигнала Но дело в том - фото 46

Рис. 46

И, естественно, вы ожидаете такого же усиления сигнала.

Но дело в том, что нагрузкой каскада по переменному току является не столько резистор R2, сколько входная цепь последующего каскада, обладающая меньшим сопротивлением. Она и снижает усиление. Хотите в этом убедиться?

Отключите от коллекторной цепи транзистора VT1 конденсатор С5 — и размах колебаний в точке в резко возрастет, а значит, возрастет и коэффициент усиления каскада.

Восстановите соединение конденсатора С5 с коллекторной цепью и подключите входной щуп осциллографа к выводу базы (точка г ) транзистора VT2 — изображение сигнала будет таким же, что и в точке в , что свидетельствует о передаче сигнала с каскада на каскад.

Далее подключите входной щуп осциллографа к выводу коллектора (точка д ) транзистора VT2. Размах колебаний возрастет (рис. 46, д ). Делением выходного сигнала на входной, как и в предыдущем случае, подсчитайте коэффициент усиления каскада. Здесь он несколько больше, поскольку каскад нагружен на большее сопротивление.

Переключив входной щуп на верхний по схеме вывод катушки L3 (точка е ), увидите, что размах колебаний резко упал (рис. 46, е ). Это естественно, поскольку они замыкаются на общий провод через конденсатор С6 и осциллограф контролирует лишь падение напряжения радиочастоты на этом конденсаторе. Правда, колебания в этой точке могут быть немного «размытыми» — это недостаток осциллографа, иногда возбуждающегося при работе на большой чувствительности (0,01 В/дел).

На катушке L4 (точка ж ) размах колебаний будет примерно такой же (рис. 46, ж ), что и на коллекторе транзистора VT2, т. е. на катушке L3 (ведь ее верхний по схеме вывод «заземлен» по радиочастоте через конденсатор С6). А на нагрузке детектора (точка и) никаких колебаний не будет (рис. 46, и ), но зато появится постоянное напряжение (его удастся обнаружить лишь при открытом входе осциллографа) — результат работы детектора, как выпрямителя колебаний РЧ.

Вы, возможно, заметили, что форма колебаний в точке ж несколько изменилась по сравнению с точкой д и из синусоидальной стала превращаться в треугольную. К тому же размах колебаний почти не изменился, хотя числа витков катушек отличаются почти втрое (65 витков у L3 и 170 — у L4). В чем причина? — такой вопрос вполне может возникнуть у вас.

Давайте разберемся. Катушки L3 и L4 намотаны на сердечнике с высокой магнитной проницаемостью. Через катушку L3 протекает хотя и небольшой, но постоянный ток, создающий в сердечнике магнитный поток, несколько изменяющий магнитные свойства сердечника. В итоге сердечник быстрее входит в насыщение и при определенной амплитуде входного сигнала (на катушке L3) понижается коэффициент трансформации и искажается форма сигнала.

Проверить сказанное нетрудно, наблюдая на осциллографе сигнал в точке ж и уменьшая входной сигнал генератора РЧ. Размах колебаний будет плавно уменьшаться с одновременным улучшением формы их. При размахе примерно 1.5 В колебания станут синусоидальными.

Если теперь подключить входной щуп осциллографа к точке д , увидите, что размах колебаний здесь стал равным 0,5 В, т. е. коэффициент трансформации примерно соответствует соотношению витков катушек. Вот теперь можно сказать, что сердечник не насыщается и радиочастотный трансформатор работает нормально.

Правда, описанного режима в реальных условиях не будет, поскольку сигнал РЧ никогда не достигнет указанного значения. Мы его получили искусственно, чтобы удобнее было наблюдать изображение на экране осциллографа. Но если все же придется встретиться в дальнейшем с подобным явлением в аналогичных конструкциях, помните о его причине.

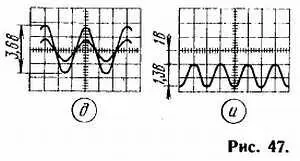

Теперь подайте на приемник прежний сигнал, подключите входной щуп осциллографа к коллектору транзистора VT2 (точка д ) и введите модуляцию колебаний РЧ (переместите ручку «Амплитуда» генератора 3Ч в другое крайнее положение). На экране появится типичная картина модулированных колебаний (рис. 47, д ).

Перенесите входной щуп в точку и — на резистор нагрузки детектора. Здесь уже будут только колебания 3Ч (рис. 47, и ) да постоянная составляющая радиочастотных колебаний (чтобы увидеть такую картину, нужно использовать осциллограф с открытым входом при автоматическом режиме работы развертки).

Следует напомнить что хотя по ходу нашего рассказа не было подробных указаний - фото 47

Следует напомнить, что хотя по ходу нашего рассказа не было подробных указаний о переключении осциллографа из автоматического режима в ждущий, такие переключения приходится делать довольно часто. Это вы должны были усвоить раньше во время работы с осциллографом.

Вот теперь можно замкнуть цепь сигнала 3Ч (соединить выводы конденсатора С4 и резистора R4), значительно уменьшить выходной сигнал генератора РЧ и установить его таким, чтобы звук в телефоне прослушивался без искажений. Если при замыкании указанной цепи в телефоне сразу появится громкий свистящий звук, свидетельствующий о самовозбуждении приемника, нужно изменить полярность подключения выводов катушки L4 или L3.

Итак, приемник работоспособен, пора принять передачу выбранной радиостанции. Отключите от контура магнитной антенны генератор РЧ (и выключите его), подключите входной щуп осциллографа к коллектору транзистора VT2 и установите наибольшую чувствительность осциллографа (он должен работать в автоматическом режиме). Поворотом ротора конденсатора переменной емкости и ориентированием макета приемника (точнее его магнитной антенны) в пространстве настройтесь на радиостанцию — на экране в этот момент появится «дорожка» наибольшей высоты. Переключив осциллограф в ждущий режим и установив соответствующую длительность развертки, сможете наблюдать на экране колебания РЧ, которые будут периодически «расплываться» (рис. 47, д ), т. е. модулироваться. В головном телефоне при этом должна быть слышна передача. Громкость звука (а также размах колебаний, контролируемых в точке д ) можно установить максимальной более точным подбором резисторов R1, R3, R4.
