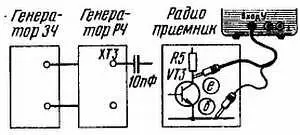

Рис 51 Перестройкой генератора РЧ добейтесь совпадения его частоты с - фото 51

Рис. 51

Перестройкой генератора РЧ добейтесь совпадения его частоты с резонансной частотой колебательного контура приемника. Иначе говоря, добейтесь максимальной ширины «дорожки» на экране осциллографа. А затем ручками длительности развертки и синхронизации осциллографа получите на экране изображение модулированных колебаний (рис. 52, е ). Размах их может достигать 1 В. В точке д размах составит 0,1 В, а в точке в — 0,012 В (12 мВ). Измерить уровень входного сигнала в точке а не удастся — недостаточна чувствительность осциллографа.

Затем входной щуп осциллографа переносят в точку к и проверяют работу детектора — на экране осциллографа появятся колебания 3Ч (рис. 52, к ) размахом 0,12 В. Такие же колебания будут и на входе усилителя 3Ч — в точке л , но размах колебаний упадет вдвое. Это объяснимо, поскольку между детектором и входом усилителя включена фильтрующая цепочка R7C6, на которой и падает часть сигнала. Нетрудно увидеть, что оставшегося сигнала (0,06 В) вполне достаточно для работы усилителя 3Ч, обладающего чувствительностью 0,026 В.

«Излишки» же сигнала во избежание перегрузки усилителя гасят с помощью регулятора громкости. В этом нетрудно убедиться, подключив входной щуп осциллографа к эквиваленту нагрузки — в точку ф .

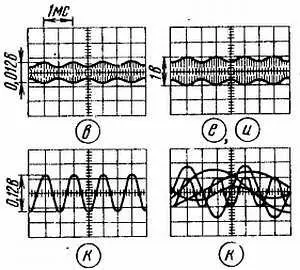

Рис 52 А как быть если сигнала РЧ в точке е не будет Тогда придется - фото 52

Рис. 52

А как быть, если сигнала РЧ в точке е не будет? Тогда придется проверить работу усилителя РЧ покаскадно, подключая входной щуп поочередно к точкам в, д, е и анализируя каждый раз усилительные способности каскада (сравнением размаха входного и выходного сигналов).

Нелишне убедиться в действии резистора R3 — ведь его сопротивление настолько мало (0,2 Ома), что возникает сомнение в целесообразности применения.

Наблюдая сигнал (или шум в отсутствии сигнала) в точке е или и , замкните выводы резистора. Уровень сигнала несколько возрастет. Значит, обратная связь через этот резистор действует. Иногда усилитель РЧ работает устойчиво и без резистора R3, но при появлении самовозбуждения усилителя, а значит, и приемника в целом, резистор необходим.

Выключив генератор РЧ и подключив входной щуп осциллографа к точке к , настройте приемник на какую-нибудь радиостанцию. На экране осциллографа будут наблюдаться всплески хаотических сигналов — результат выделения детектором колебаний 3Ч. С помощью ручек длительности развертки и синхронизации осциллографа удастся «остановить» сигнал и убедиться, что он состоит из множества колебаний синусоидальной формы (рис. 52. к ) разной частоты, которые сравнительно быстро сменяют друг друга. Это и есть состав звука разговорной речи или музыкального произведения.

Вот теперь, когда проверены все узлы приемника по осциллографу, можно подключить динамическую головку и принимать передачи радиостанций. Рабочий диапазон приемника нетрудно проверить и при необходимости подстроить известным вам способом, о котором рассказывалось ранее.

Следует заметить, что аналогично проверяют каскады любых других приемников прямого усиления. Главное, повторяем, придерживаться описанной последовательности — проверка режимов транзисторов по постоянному току, проверка усилителя 3Ч, проверка усилителя РЧ и детектора, проверка работы приемника в целом. Только в этом случае удастся быстро обнаружить неисправный (или неправильно смонтированный) каскад, устранить неисправность и наладить приемник. Постарайтесь убедиться в этом сами.

Слово о катушке индуктивности

В радиолюбительской практике она встречается довольно часто: в виде элемента колебательного контура, обмотки дросселя или трансформатора, звуковой катушки динамической головки, обмотки электромагнитного реле. В одном случае катушку приходится подбирать по ее индуктивности, в другом оценка идет по добротности качеству изготовления катушки, в третьем нужно учитывать резонансную частоту колебательной системы.

Конечно, для определения этих параметров существуют промышленные и самодельные измерительные приборы, но они либо сложны в повторении, либо недоступны для начинающего радиолюбителя. Вот почему имеет смысл воспользоваться для контроля указанных параметров нашим осциллографом. Правда, понадобятся еще генератор звуковой частоты и генератор радиочастоты — в зависимости от индуктивности исследуемой катушки.

Познакомимся вначале с методикой определения индуктивности катушки.

Возьмем, к примеру, унифицированный выходной трансформатор ТВК-110ЛМ кадровой развертки телевизора и исследуем его первичную обмотку (выводы 1 и 2 ). Заранее зная, что придется иметь дело с катушкой сравнительно большой индуктивности, соберем измерительный комплекс из осциллографа и генератора 3Ч (рис. 53).

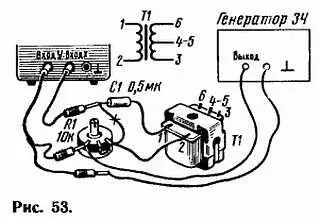

Земляной щуп осциллографа и общий зажим или гнездо генератора соедините - фото 53

«Земляной» щуп осциллографа и общий зажим (или гнездо) генератора соедините вместе, а входной щуп осциллографа подключите к выходному зажиму генератора. Между входным щупом и гнездом « ВХОД X» осциллографа включите переменный резистор R1 сопротивлением 10 кОм.

Осциллограф должен работать в автоматическом режиме (кнопка « АВТ.-ЖДУЩ.» отпущена) с разверткой от внешнего сигнала (кнопка « РАЗВ.-ВХ.Х» нажата) при любом входе (открытом или закрытом) и наименьшей чувствительности (50 В/дел). Выходной сигнал генератора может быть 2…3 В, частота 100… 1000 Гц. При этих условиях на экране осциллографа появится горизонтальная линия (рис. 54, а ), длину которой следует установить переменным резистором R1 равной примерно четырем делениям.

Затем сигнал с гнезда « ВХОД X» снимают и подбором чувствительности осциллографа добиваются появления вертикальной линии такой же длины (рис. 54, б ).

Далее вновь подают сигнал на гнездо « ВХОД X» и регулировкой (в небольших пределах) амплитуды сигнала генератора 3Ч, а также перемещением движка переменного резистора добиваются прямой линии, наклоненной точно под углом 45° к линии развертки (рис. 54, в ). Вот теперь осциллограф готов к измерениям.

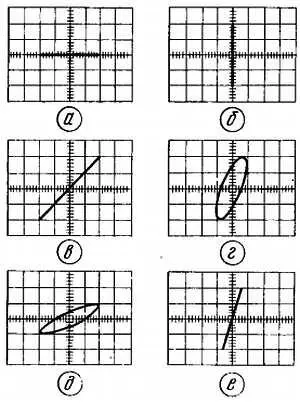

Рис 54 В разрыв провода соединяющего переменный резистор с гнездом ВХОД - фото 54

Рис. 54

В разрыв провода, соединяющего переменный резистор с гнездом « ВХОД X», включите последовательный колебательный контур, состоящий из конденсатора С1 емкостью 0,5 мкФ и первичной обмотки трансформатора Т1. В зависимости от частоты генератора 3Ч на экране осциллографа может появиться изображение эллипса, наклоненного ближе к вертикальной (рис. 54, г ) или горизонтальной (рис. 54, д ) оси. Плавно изменяя частоту генератора, добиваются прямой линии (рис. 54, е ), свидетельствующей о равенстве фаз сигналов, поступающих на входы усилителей каналов осциллографа, а значит, о соответствии резонансной частоты проверяемого контура частоте генератора. Небольшая расстройка частоты генератора будет сопровождаться появлением на экране эллипса вместо прямой, что подтвердит точное нахождение резонансной частоты. А чтобы наверняка избежать ошибки, следует добиваться прямой линии при перестройке частоты генератора от самой нижней, скажем, 20 Гц, в сторону увеличения.
