Переходим к детекторному каскаду. Для улучшения работы диодов VD2, VD3 при «обработке» слабых сигналов через них пропущен небольшой ток в прямом направлении, иначе говоря, на диодах образовано начальное смещение.

Измерим его напряжение, подключив входной щуп осциллографа к точке к . Напряжение здесь будет 0,1 В. Это напряжение равномерно распределяется между обоими диодами. В этом нетрудно убедиться, подключив щуп осциллографа к точке и , — напряжение составит 0,05 В. Может случиться, что линия развертки при последнем измерении окажется размытой из-за наблюдаемых на экране собственных шумов усилителя РЧ. Избавиться от них можно временным подключением конденсатора емкостью 0,01…0,022 мкФ между коллектором транзистора VT3 и общим проводом.

Напряжение в точке л будет такое же, что и в точке к .

Настала очередь усилителя 3Ч. Движок переменного резистора R12 установите в положение максимальной громкости, т. е. в крайнее левое по схеме. Напряжение в точке м составит 2.8 В, а в точке и — 3,5 В. Как видите, на базе транзистора VT4 напряжение отрицательно по отношению к эмиттеру, что и требуется для транзистора структуры р-n-р , а разность напряжений составляет 0,7 В, что свидетельствует об открытом транзисторе.

В точке о напряжение будет 0.7 В. т. е. достаточное для нормальной работы транзистора VT5. А вот в точке п напряжение составит 3,6 В, что на 0,1 В больше напряжения в точке н . Поделив эту разность на сопротивление резистора R12, нетрудно определить значение тока, протекающего через эмиттерную цепь транзистора VT4. Коллекторный же ток этого транзистора является базовым током транзистора VT5. А коллекторный ток транзистора VT5 нетрудно подсчитать делением падения напряжения на резисторе R13 на сопротивление этого резистора (6 В — 3,5 В = 2,4 В; 2,4 В: 2 кОм = 1,2 мА). В точке р (база транзистора VT7) напряжение составит 5,2 В, т. е. на 0,8 В отрицательно по отношению к эмиттеру транзистора VT7. Значит, этот транзистор также открыт. Открыт и транзистор VT6, поскольку напряжение на его эмиттере (точка с ) 3,1 В, что на 0,5 В ниже напряжения на базе (в точке п ).

Измерением напряжения в точках т (3,7 В), у (2,6 В), х (5,5 В), ц (3,1 В), ч (0,5 В), ф (0,013 В) нетрудно определить, что у всех транзисторов нормальное напряжение смещения, обеспечивающее правильный режим их работы. При определении напряжения в точке ф на экране неизбежно появятся шумы усилителя, которые нетрудно убрать перемещением движка переменного резистора в положение минимальной громкости.

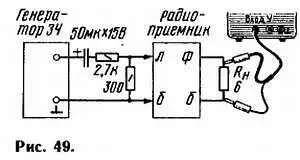

Далее проверяют работу усилителя 3Ч подачей на его вход сигнала от генератора 3Ч. Используем собранный ранее генератор и подключим к его выходу делитель (рис. 49), а уже с делителя подадим сигнал на вход усилителя — к точкам л и б . Вместо динамической головки подключим к усилителю эквивалент нагрузки — резистор R н, а уже к нему подсоединим щупы осциллографа. Установим частоту генератора равной 1000 Гц, а выходной сигнал таким, чтобы наблюдаемый на осциллографе сигнал был на грани начала искажений.

Измерим размах колебаний он получился например 31 В Значит на - фото 49

Измерим размах колебаний — он получился, например, 3,1 В. Значит, на эквиваленте нагрузки выделяется мощность примерно 200 мВт (0,2 Вт) — подобные расчеты приводились ранее. Входной сигнал усилителя при этом составляет 0,026 В (26 мВ) — такова чувствительность усилителя.

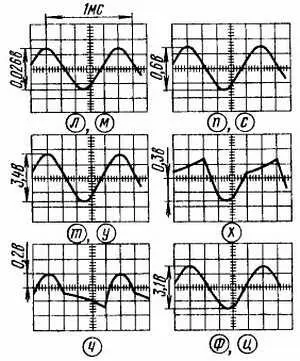

Как поданный на усилитель сигнал проходит через каскады? Давайте пронаблюдаем за ним. Не изменяя положения ручек генератора 3Ч, подключите входной щуп осциллографа к точке м — базе транзистора VT4. Сигнал здесь будет точно такой же, что и в точке л (рис. 50).

Рис 50 В точке п сигнал будет усиленный более чем в 20 раз результат - фото 50

Рис. 50

В точке п сигнал будет усиленный более чем в 20 раз — результат действия транзисторов VT4 и VT5. Но такое наблюдается лишь при максимальной громкости, т. е. при установке движка переменного резистора R12 в левое по схеме положение. Когда же движок начнете перемещать в правое положение, размах сигнала станет плавно падать и в крайнем положении движка станет равным 0,02 В. Такие же изменения сигнала можно наблюдать в точке с , в которую подается отрицательная обратная связь с выхода усилителя. В точках т и у сигнал будет одинакового размаха — около 3,4 В. Далее следует усиление сигнала по мощности. Причем, как вы знаете, каскад на транзисторах VT8, VT10 усиливает положительные полупериоды сигнала, а каскад на транзисторах VT9, VT11 — отрицательные. Убедиться в сказанном можно, наблюдая сигнал в точках х и ч (рис. 50). Правда, форма сигнала здесь искажена, но соответствующие полупериоды просматриваются четко. Поскольку транзисторы изменяют фазу сигнала на 180°, в точке х увидите отрицательный полупериод, а в точке ч — положительный. Затем эти сигналы усиливаются транзисторами VT10 и VT11 и в точке ц «стыкуются». Размах колебаний здесь возрастает до 3,1 В.

Он сохраняется и на эквиваленте нагрузки (точка ф ), включенном вместо динамической головки. Если же вместо эквивалента нагрузки включить временно головку, в ней раздастся громкий звук частотой 1000 Гц.

Установив минимально возможный размах колебаний на эквиваленте нагрузки, убеждаются в отсутствии «ступеньки» в месте «стыковки» полупериодов. Но достаточно замкнуть один из диодов смещения VD4 или VD5, как «ступенька» появится.

Если же «ступенька» сразу будет присутствовать, значит, диоды не обеспечивают нужного напряжения смещения, и их придется подобрать. Проанализировать достаточность смещения вы сможете самостоятельно, измерив с помощью осциллографа напряжения на базах транзисторов VT8, VT9 и сравнив их с напряжением в общей точке ( ц ).

Закончив проверку усилителя 3Ч, переходите к усилителю РЧ и детектору. Проволочную перемычку с выводов катушки связи L2 снимите, а к точке е подключите входной щуп осциллографа. Чувствительность осциллографа можете установить равной 0,5 В/дел или 0,2 В/дел. Поворачивая ручку конденсатора переменной емкости, сможете наблюдать на экране осциллографа появление «дорожек» — это сигналы принимаемых радиостанций, работающих в диапазоне СВ. Примерно в среднем положении ручки настройки выберите участок, в котором сигнал радиостанции отсутствует.

Поднесите к магнитной антенне приемника проводник, соединенный через конденсатор небольшой емкости (6…10 пФ) с выходным зажимом генератора РЧ (рис. 51), работающего в диапазоне СВ. Кроме того, колебания генератора должны быть модулированы сигналом частотой 1000 Гц.
