Внешние последовательные порты используют стандартный разъем и определение сигналов в соответствии со стандартом RS-232. Это позволяет компьютеру подключаться к любому другому устройству, который использует порт такого же стандарта.

Все компьютеры имеют на материнской плате слоты расширения , которые позволяют подключать другие устройства. Можно добавить к системе карты видеоускорителей, игровые порты, встроенные модемы, просто вставив плату в соответствующий слот. Для расширения возможностей персонального компьютера можно добавить различные приборы специального назначения, например описанный в главе 7 логический анализатор.

Аналогичные платы расширения, предназначенные для работы с определенным типом интерфейса шины, могут превратить ваш ПК в осциллограф, вольтметр, частотомер, функциональный генератор и почти любой тип лабораторного оборудования. Высокоскоростные устройства: видеокарты, контроллеры драйверов и др. работают на высокоскоростных шинах, а многоцелевые платы, такие как параллельные порты и модемы, могут работать на медленных шинах.

Сервисное обслуживание современных ПК обычно предполагает диагностику на уровне плат или модулей. Во многих случаях названные компоненты дешевле заменить, чем чинить. В некоторых системах задействованы специализированные интегральные микросхемы (ASIC), в случае поломки этого элемента придется покупать новый компьютер.

Весьма популярен метод поверхностного монтажа, который обычно не дает возможности технику выпаивать и заменять ИМС. К счастью, есть много способов, позволяющих специалисту изолировать проблему до уровня отдельного модуля, который затем можно заменить.

Когда компьютер включается, он автоматически выполняет инструкции в ПЗУ BIOS на материнской плате. На экран выводится сообщение, из которого можно узнать о результатах тестирования рабочей памяти ОЗУ видеосистемы, дисковых накопителей и клавиатуры. Типы тестов и их последовательность зависят от фирмы-производителя ПЗУ. Выяснить, кто изготовил BIOS и какова его версия можно, прочитав ярлык на ИМС ПЗУ на материнской плате или посмотрев на экран во время выполнения стартового теста.

В большинстве версий BIOS осуществлена возможность обратной связи с пользователем при помощи специальных звуковых сигналов, благодаря которым хозяин ПК или технический специалист может узнать об источнике и характере проблемы, возникшей в какой-либо из подсистем. Пример простых кодовых звуковых сигналов приведен в табл. 9.1. Многие ПЗУ BIOS дают более детальный набор кодов.

Таблица 9.1. Звуковые сигналы теста при включении питания

Звуковой сигнал ∙ Проблемная область

- Нет звукового сигнала встроенного динамика∙ Источник питания

- Непрерывный сигнал∙ Источник питания

- Повторяющиеся короткие сигналы∙ Источник питания

- Один длинный, затем один короткий сигнал∙ Материнская плата

- Один длинный, затем два коротких сигнала∙ Видеоинтерфейс

- Один короткий сигнал и плохая робота дисплея∙ Кабель монитора или монитор

- Один короткий сигнал, но загрузки не происходит∙ Жесткий диск

Нормальная процедура загрузки для большинства ПК сопровождается одним коротким звуковым сигналом после завершения теста памяти. Программа загрузки затем пытается обратиться к накопителю флоппи-диска, который определяется как дисковод А. Если в дисководе А есть должным образом форматированная дискета, то операционная система загружается в рабочее ОЗУ и происходит начальная загрузка системы. Иначе система ищет операционную систему на жестком диске (обычно это диск С). Необходимо всегда иметь наготове загрузочный диск на случай, если в вашей системе возникает проблема.

Система Windows ХР предлагает много средств, которые могут помочь вам справиться с проблемами. Нажав клавишу F8во время загрузки и выбрав один из режимов в меню, можно активировать «последнюю исправную версию» и «безопасный режим» работы системы.

Первый вариант используется тогда, когда вы подозреваете, что какая-то недавно установленная программа нарушила работоспособность вашей системы. Эта функция восстанавливает драйверы, которые использовались во время нормального функционирования системы.

Безопасный режим представляет собой метод запуска Windows с использованием только основных файлов и драйверов. Для более опытных пользователей доступна программа восстановления. Она запускается при выборе команды Rв меню загрузки системы установочного CD диска. Если вы создали конфигурацию автоматического восстановления системы в период правильной ее работы, можно этим воспользоваться для поиска возникающих проблем.

При подозрении на неисправность аппаратуры, связанной с жестким диском, или проблемами операционной системы, первый шаг — перезапуск системы (нажмите кнопку питания или Reset) с помощью установленного в дисковод А загрузочного диска. Дальнейшие диагностические тесты можно выполнить, воспользовавшись специальным программным обеспечением. Большинство персональных компьютеров имеют средства диагностики низкого уровня, включенные в стартовую дискету, при активации которой на экране появится меню с предложением различных функций, в том числе проведение диагностических тестов: жесткого диска, флоппи, драйверов, клавиатуры, видеоинтерфейса, портов для подключения периферийных устройств.

Для более детального тестирования применяется мощные диагностические средства. Эти программы могут тщательно протестировать почти каждую функцию ПК, например, проверки последовательных и параллельных портов, требуют специальной заглушки в разъеме ввода-вывода для обеспечения замкнутого контура в электрической цепи. Это позволяет протестировать все, даже выводы самого разъема.

Перед использованием любого диагностического средства, система должна успешно загрузиться. Если система совершенно не работает, проверьте индикатор питания и послушайте звук вентилятора охлаждения. Возможно, на систему не подается питание от сети переменного тока. Проверьте кабель питания и плавкие предохранители. Если вентилятор работает, но не горит индикатор питания, проверьте напряжения постоянного тока от источника питания, подаваемые на материнскую плату. На световом индикаторе питания должно быть напряжение 5 В или, по меньшей мере, такое, которое соответствует высокому логическом уровню (больше 2 В) — рис. 9.8.

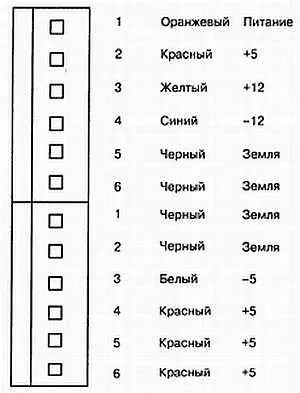

Рис. 9.8. Выводы для подключения материнской платы к источнику питания
