Детали и конструкция

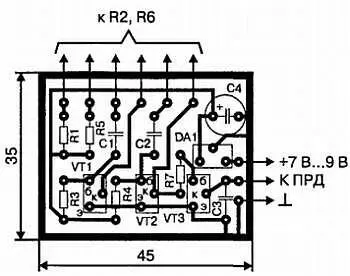

Печатная плата шифратора выполняется из одностороннего стеклотекстолита и никаких особенностей не имеет. Ее чертеж со стороны печатных проводников приведен на рис. 2.20.

Рис. 2.20. Печатная плата шифратора

Потенциометры R2 и R6, механически связанные с ручками управления, располагаются за пределами платы и соединяются с ней шестью проводниками. Для обеспечения большого срока службы эти потенциометры желательно выбрать с высокой степенью износостойкости, например типа СП4-1, СПЗ-33-32 (25000 циклов) или еще лучше РП1-46д (100000 циклов).

Транзисторы подойдут КТ315 либо КТ3102 с любым буквенным индексом. Времязадающие конденсаторы С1 и С2 должны иметь низкий ТКЕ, лучше всего использовать пленочные типа К73-16 или аналогичные. Конденсатор С3 должен быть керамическим, например типа КМ6. В качестве DA1 можно использовать любой малогабаритный стабилизатор напряжения на 5–6 В.

Постоянные резисторы — любого типа.

Настройка

Настройка сводится к установке требуемых исходных длительностей положительных и отрицательных импульсов на коллекторе транзистора VT2 и пределов их изменения при отклонении ручек управления. Без осциллографа здесь не обойтись. Его щуп подключается к коллектору транзистора VT2. Выше отмечалось, что длительности импульсов определяются как величиной базовых резисторов R3, R4, так и текущими напряжениями на движках потенциометров. Существенной является еще и емкость конденсаторов С1 и С2, однако их номиналы процессе настройки менять нецелесообразно.

Можно начать с длительности положительных импульсов. Для ее регулировки вместо резистора R4 с помощью коротких проводников временно подпаиваются последовательно соединенные потенциометр и постоянный резистор номиналами 100 кОм и 82 кОм, соответственно. Вместо R1 — потенциометр на 6,8—10 кОм.

Движок потенциометра R2 устанавливается в нижнее (по схеме) положение. Рекомендуетсязатем повернуть его обратно на 5—72°, так как в крайних положениях контакт ползунка с токоведущим слоем не всегда надежен. Закрепить на оси потенциометра ручку управления таким образом, чтобы ее положение соответствовало максимальному рабочему углу отклонения.

Вращением вспомогательного потенциометра (100 кОм) установить длительность положительного импульса равной 2 мс.

Ручку управления перевести в другое крайнее положение (обычно полный угол поворота выбирается 60–90°), длительность импульса должна уменьшиться.

С помощью потенциометра, замещающего резистор R1, установить длительность импульса равной 1 мс. Вернуть ручку управления в первоначальное положение. Если длительность импульса стала существенно отличаться от 2 мс, скорректировать ее потенциометром базовой цепи. Установить заново ручку управления в положение минимальной длительности и, при необходимости, подстроить ее до 1 мс эквивалентом R1.

Необходимо добиться изменения длительности импульса в пределах 1–2 мс, неоднократно проделав вышеописанные манипуляции. Далее тестером измеряются текущие значения сопротивлений вспомогательных потенциометров, и на их место припаиваются ближайшие по номиналу постоянные резисторы. Следует убедиться, что в среднем положении ручки управления длительность импульса соответствует исходному значению —1,5 мс.

Аналогично устанавливаются границы изменения длительности отрицательного импульса, с той лишь разницей, что используются резисторы R3, R5 и потенциометр R6.

Временно включив между выходом шифратора (коллектор VT3) и плюсом источника питания резистор номиналом 1–3 кОм, необходимо убедиться (с помощью осциллографа) в наличии на выходе проинвертированных импульсов амплитудой, примерно равной напряжению источника питания. Отсутствовать они могут только при неисправности транзистора VT3 или ошибках, допущенных во время монтажа.

В заключение можно отметить, что ток, потребляемый шифратором от стабилизатора напряжения, не превышает 3,5 мА.

2.3.2. Двухканальный формирователь на таймере КР1006ВИ1

Принцип действия

При рассмотрении общих принципов пропорционального управления отмечалось, что в простейших устройствах на базе мультивибраторов взаимное влияние каналов весьма существенно. Было показано, что введение асимметрии между канальными импульсами улучшает ситуацию. Можно, кроме того, оставлять исходные длительности одинаковыми, но увеличивать их абсолютные значения. При этом будет расти период повторения (безболезненно его можно увеличивать до 20 мс) и уменьшаться относительное влияние каналов. Имеется в виду, что максимальное значение Δ τ в каждом канале остается при этом неизменным и равным 0,5 мс.

Увеличение периода повторения, помимо положительного эффекта, все же усложняет задачу построения канальных удлинителей импульсов в приемной части аппаратуры. В предлагаемой конструкции применен компромиссный вариант с увеличением периода повторения до 10 мс за счет использования асимметричных канальных импульсов (рис. 2.21) с параметрами:

τ 1о= 1,5 мс;

τ 2о= 8,5 мс;

Т по= 10 мс;

Δ τ = ±0,5 мс.

Формирователь построен на базе таймера КР1006ВИ1 по схеме автоколебательного мультивибратора с раздельной регулировкой длительностей положительного и отрицательного импульсов.

Рис. 2.21. Асиметричные канальные импульсы

Принципиальная схема

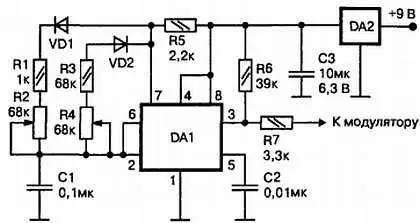

Принципиальная схема формирователя приведена на рис. 2.22.

Рис. 2.22. Принципиальная схема формирователя

Длительность положительных импульсов определяется постоянной времени заряда конденсатора С1 через диод VD1 и регулируется в пределах τ 1= 1–2 мс переменным резистором R2, связанным механически с ручкой управления моделью. По окончании стадии формирования импульса конденсатор разряжается через открывающийся ключевой транзистор микросхемы, коллектор которого соединен с выводом 7 .

Длительность отрицательного импульса, формируемого при этом на выходе микросхемы (вывод 3 ), устанавливается в пределах 8–9 мс переменным резистором R4, также связанным с ручкой управления. Резисторы R1, R3 служат для подгонки границ диапазонов изменения длительностей командных импульсов.

Вывод 5 микросхемы является входом электронной регулировки длительностей импульсов, в данной схеме не используется и зашунтирован конденсатором С2 для исключения «дребезга» фронтов вырабатываемых импульсов. Микросхема питается через стабилизатор напряжения DA2 для устранения влияния разряда батареи на параметры вырабатываемых команд.
