Командные импульсы (рис. 2.21) через развязывающий резистор R7 подаются в канал связи с управляемым объектом, их амплитуда (на выводе 3) практически равна напряжению источника питания. При необходимости импульсы можно сделать одинаковыми, уменьшив величину R3 до 1 кОм и превратив, тем самым, мультивибратор в симметричный.

Детали и конструкция

Печатная плата формирователя изображена на рис. 223.

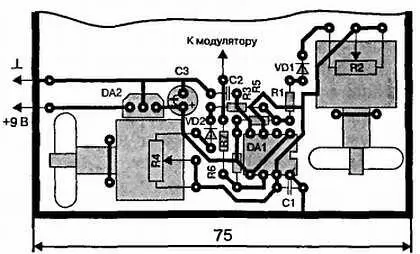

Рис. 2.23. Фрагмент печатной платы передатчика

При практической реализации какого-либо варианта аппаратуры в целом, плату формирователя целесообразно выполнить фрагментом общей печатной платы передатчика. Переменные резисторы R2, R4 закрепляются на плате в горизонтальном положении с помощью хомутиков, охватывающих втулки, через которые выходят оси потенциометров, и проводников, соединяющих выводы резисторов с соответствующими отверстиями на плате.

Овальные отверстия в плате предназначены для вывода рычагов управления, закрепляемых на осях потенциометров.

Габаритные размеры рассчитаны на установку потенциометров типа СП4-1, имеющих высокую износостойкость (25000 циклов). Возможно применение и других типов с соответствующей коррекцией размеров печатной платы, важно лишь, чтобы потенциометры были группы А, обеспечивающей линейную зависимость величины сопротивления от угла поворота.

Внимание!Речь идет о потенциометрах отечественного производства: у импортных аналогичная характеристика обозначается литерой В. Более того, нередко встречаются китайские изделия, у которых реальная зависимость не соответствует заявленной!

Времязадающий конденсатор С1 должен быть обязательно пленочным, например К73-17. Диоды VD1, VD2 — типа КД521Б или аналогичные. Микросхема DA1 — типа КР1006ВИ1, может быть заменена импортным аналогом — таймером 555 производства любой фирмы (например LM555).

Настройка

Настройка заключается в установке исходных значений длительностей командных импульсов и диапазонов их изменения.

После проверки правильности монтажа необходимо подать питание на устройство и проверить наличие +5 В на выходе стабилизатора DA2. Затем подключают осциллограф к выходу формирователя (правый по схеме вывод резистора R7). Регулировками осциллографа добиваются на экране изображения одного-двух периодов командных импульсов (рис. 2.21).

Поворотом оси потенциометра R2 необходимо установить длительность τ 1о= 1.5 мс. Закрепить рычаг управления на оси потенциометра в вертикальном положении. Отклоняя его на ±30°, убедиться, что длительность меняется на ±0,5 мс. Если диапазон изменения меньше указанного, следует немного уменьшить номинал резистора R1, и потенциометром R2 вновь установить исходные 1,5 мс. Рычаг управления на оси закрепить в новом положении, соответствующем исходной длительности. Вновь проверить диапазон изменения и т. д.

Аналогично устанавливаются параметры второго командного импульса, с тем лишь отличием, что исходная длительность должна быть равна τ 2о= 8,5 мс (по-прежнему Δ τ = ±0,5 мс).

Точную настройку крайних значений длительностей командных импульсов можно осуществить подбором размеров отверстий в плате, через которые проходят ручки управления, т. е. изменением диапазона отклонения рычагов управления.

2.3.3. Двухканальный шифратор на микросхеме К564АГ1

Принципиальная схема

Шифратор, полностью аналогичный предыдущему по характеристикам, можно собрать на микросхеме К561АГ1, содержащей в себе два ждущих мультивибратора с входами перезапуска [4]. Последнее обстоятельство позволяет реализовать автоколебательный мультивибратор с раздельной регулировкой длительностей положительных и отрицательных импульсов.

Принципиальная схема шифратора в этом случае будет иметь вид, приведенный на рис. 2.24. Схема отличается от предыдущей меньшим количеством деталей.

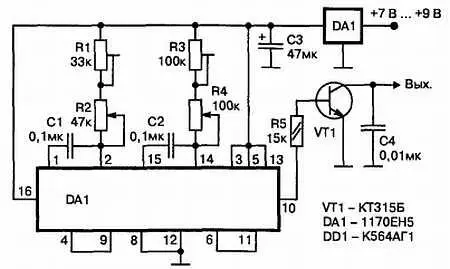

Рис. 2.24. Принципиальная схема шифратора на К564АГ1

Длительность положительных импульсов на выводе 10 микросхемы определяется выражением

τ +~= 0,5(R1 + R2)·C1.

Длительность отрицательных — параметрами аналогичной цепочки (R3 + R4, С2. Поскольку для каждого импульса необходимо обеспечить одновременно и требуемую исходную длительность (τ += 1,5 мс; τ -= 8,5 мс), и заданную величину ее изменения Δ τ = ±0,5 мс, для удобства настройки в каждом плече мультивибратора использовано по два потенциометра.

Стабилизатор напряжения DA1 призван исключить изменение параметров вырабатываемых импульсов при разряде батареи.

Впрочем, даже исключение DA1 из схемы приведет к отклонению параметров не более чем на 2 %. Если управляемым элементом передатчика команд служит варикап (при ЧМ-модуляции), то ключевой каскад на транзисторе VT1 можно исключить, используя импульсы непосредственно с вывода 10 микросхемы.

Амплитуда импульсов при этом равна напряжению на выходе стабилизатора. Подавать модулирующие импульсы на варикап следует через развязывающий резистор величиной 100–150 кОм. При желании, мультивибратор можно сделать симметричным, установив в обоих плечах одинаковые потенциометры.

Детали и конструкция

Печатная плата, как и в предыдущем случае, может быть общей с передатчиком. Для автономного варианта исполнения шифратора ее внешний вид изображен на рис. 2.25. Перемычка П1 устанавливается со стороны расположения деталей перед впаиванием микросхемы DD1.

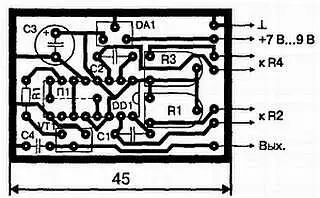

Рис. 2.25. Печатная плата

Транзистор

VT1 может быть любого типа n-р-n проводимости. Электролитический конденсатор С3 — рабочим напряжением не менее 6 В.

Подстроечные резисторы R1, R3 можно использовать типа СПЗ-38б или РП1-63М6. Стабилизатор напряжения DA1 может быть любым из серии малогабаритных на выходное напряжение 5 В. Времязадающие конденсаторы С1 и С2, от стабильности которых зависит стабильность длительности вырабатываемых импульсов, лучше всего применить пленочные, типа К.73–17. Можно использовать и бумажные (МБМ), но придется несколько увеличить расстояния между отверстиями на плате для их установки.

Настройка

Настройка шифратора полностью аналогична предыдущему варианту. Потенциометры R1, R3 после настройки можно заменить постоянными резисторами.

2.3.4. Шифратор на транзисторах со стабилизацией периода повторения
