В результате на выводе 10 DD1 формируются короткие отрицательные импульсы отрицательной полярности (рис. 2.29, г ). На время действия этих импульсов нижняя обкладка конденсатора С6 через диод VD4 подключается к корпусу, вызывая быстрый разряд конденсатора. Затем следует его заряд через большое сопротивление R10 (рис. 2.29, д ).

В моменты пересечения напряжением на конденсаторе уровня 2,5 В происходят опрокидывания элемента DD1.3, в результате чего на его выходе формируются положительные импульсы.

Длительность этих импульсов определяется, как это видно из рисунка, постоянной времени цепи заряда конденсатора С6, и при настройке устанавливается равной 0,5–0,6 мс подбором величины либо С6, либо R10. Конденсатор С8, установленный на выходе, немного заваливает фронты формируемых импульсов, тем самым сужая их спектр.

Необходимо это для того, чтобы активная ширина спектра излучаемых сигналов, которая и при амплитудной, и при частотной модуляции зависит от ширины спектра модулирующих импульсов, не превышала разрешенной ГИЭ величины. Резистор R14 препятствует шунтирование этим конденсатором варикапа задающего генератора передатчика (при ЧМ). При амплитудной модуляции выходные импульсы подаются обычно на базу транзисторного ключа, в этом случае резистор играет роль ограничителя тока базы, и его величину необходимо уменьшить до 10–15 кОм.

Детали и конструкция

Вариант печатной платы для двухканальной аппаратуры изображен на рис. 2.30. Пунктирной линией на ней изображена перемычка, которую необходимо впаять со стороны расположения деталей. К используемым деталям никаких особых требований не предъявляется, за исключением конденсаторов, стоящих в цепях формирования временных интервалов (С2, С5 и С9). Здесь лучше всего использовать пленочные, например типа К73-17, К73-16В. Конденсаторы СЗ, С4, С6, С7 и С11 установлены в дифференцирующих (интегрирующих) цепях и тоже должны быть стабильными.

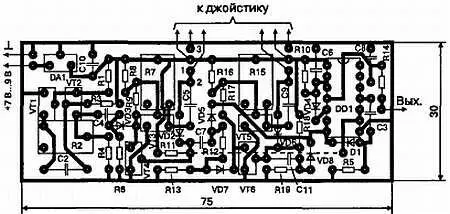

Рис. 2.30. Печатная плата двухканального шифратора

Если использовать на их месте керамические конденсаторы типа КМ-6, то с низким температурным коэффициентом емкости (группа не ниже М1500). Вместо микросхемы К561ЛЕ5 можно применить К561ЛА7. Транзисторы — на КТ3102 с любой буквой, или им аналогичные. Диоды подойдут любые малогабаритные.

Если вместо джойстика будут использоваться ручки управления другой конструкции, то в них можно установить по одному потенциометру на 33 кОм, исключив дополнительные постоянные. Поскольку эти потенциометры будут эксплуатироваться в интенсивном режиме, целесообразно применять СП4-1.

Подстроечные резисторы — типа СШ-38, но можно использовать любые малогабаритные, изменив соответственно установочные размеры на плате. С целью экономии места последние можно заменить постоянными резисторами, предварительно (в процессе настройки) подобрав требуемые номиналы.

Настройка

Настройка сводится к установке требуемых временных параметров. Подключив осциллограф к эмиттеру транзистора VT2 и включив питание, необходимо потенциометром R2 установить период следования наблюдаемых импульсов равным 10 мс (для двухканального варианта) или 20 мс (для восьмиканального). В последнем случае придется увеличить емкость конденсатора С2 до 0,5 мкФ. Соотношение длительностей положительных и отрицательных импульсов значения не имеет.

Далее щуп осциллографа подключается к коллектору VT4. На экране должны наблюдаться отрицательные прямоугольные импульсы (рис. 2.29, а ). Установив ручку управления в среднее положение, подстроечным резистором R7 необходимо добиться длительности импульсов равной 1,5 мс. Отклонив ручку управления в крайнее положение, проверить величину изменения длительности.

Если Δτ меньше 0,5 мс, удерживая ручку управления в нейтральном положении, необходимо повернуть ось потенциометра (либо его корпус) на небольшой угол. Поворачивать необходимо таким образом, чтобы часть сопротивления, включенная между контактами 2 и 3 разъема X1.1, увеличивалась. При этом увеличится исходная длительность канальных импульсов. Ее необходимо вернуть к значению 1,5 мс, меняя сопротивление R7.

Манипуляции производятся до тех пор, пока методом последовательного приближения не будут удовлетворены одновременно и требования к исходной длительности, и к величине Δ τ . Если Δ τ больше 0,5 мс, процедуры аналогичны, но корпус потенциометра нужно поворачивать в обратную сторону.

Если длительность выходных импульсов командной посылки (вывод 11 DD1) существенно отличается от 0,5 мс, ее корректируют подбором либо конденсатора С6, либо резистора R10.

2.3.5. Транзисторный шифратор на базе электронных ключей

Принципиальная схема

В предыдущей схеме ждущие мультивибраторы, на которых собраны формирователи канальных импульсов, можно заменить транзисторными ключами, несколько изменив цепи их запуска.

На рис. 231 приведена схема такого двухканального шифратора. Очевидно, что его можно дополнить до восьмиканального.

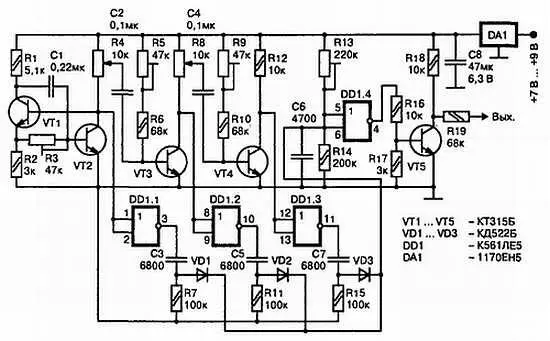

Рис. 2.31. Принципиальная схема шифратора на ключах

Основные характеристики те же самые, что и у предыдущей схемы. Тактовый генератор, определяющий период следования командных посылок, собран на транзисторах VT1, VT2 по схеме, полностью аналогичной предыдущему варианту. Несколько увеличено только сопротивление резистора R1, влияющее на длительность отрицательного импульса на коллекторе VT2. Дело в том, что, как это будет показано ниже, потенциал коллектора этого транзистора должен быть практически равен нулю в течение всего времени формирования первого канального импульса, максимальная длительность которого может быть равной 2 мс.

Формирователь первого канального импульса реализован на транзисторе VT3. В исходном состоянии транзистор открыт за счет протекания базового тока через резисторы R5, R6. Напряжение на его коллекторе близко к нулю. Времязадающий конденсатор С2 на предыдущем этапе работы схемы заряжен практически до напряжения питания через верхнюю часть резистора R4 и базовый переход транзистора VT3 (рис. 2.32, б ). На левой его обкладке — потенциал источника (+5 В), а на правой — небольшое базовое напряжение (окаю 0,8 В) открытого транзистора VT3.

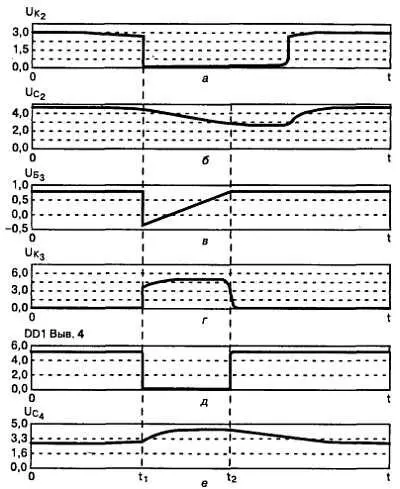

Рис. 2.32. Эпюры в характерных точках формирователя
