В. Днищенко - 500 схем для радиолюбителей. Дистанционное управление моделями

С появлением на коллекторе VT2 отрицательного импульса (рис. 2.32, a , момент t 1) нижний вывод резистора R4 подключается через открывшийся VT2 к корпусу. Напряжение на базе транзистора VT3 теперь определяется алгебраической суммой отрицательного напряжения на С2 и положительного напряжения с движка потенциометра R4. Его вполне достаточно для надежного запирания VT3 (рис. 2.32, в ). Напряжение на коллекторе этого транзистора скачком возрастает (рис. 2.32, г ), и начинается формирование канального импульса. Его окончание наступит в момент времени t 2, когда за счет перезаряда конденсатора С2 напряжение на базе VT3 достигнет величины отпирания (примерно 0,8 В).

Длительность сформированного импульса будет определяться постоянной времени цепи перезаряда

τ = C2( R5+ R6)

и величиной напряжения на движке потенциометра. Последнее обстоятельство и используется для управления канальным импульсом.

Для улучшения формы вырабатываемого импульса используется элемент DD1.2, сигнал на выходе которого изображен на рис. 232, д .

В течение первого канального импульса транзистор VT3 заперт, а значит нижний вывод потенциометра R5 отключен от корпуса. Происходит быстрый заряд конденсатора С4 через верхнюю часть этого резистора до напряжения питания, подготавливая его к стадии формирования второго канального импульса (рис. 232, е ). Она начнется, как только закончится первый канальный импульс с отпиранием транзистора VT3 (момент t 2). Процесс формирования ничем не отличается от только что рассмотренного.

Отрицательные импульсы нормированной длительности, соответствующие границам между канальными (рис. 2.33, вывод 11 микросхемы DD1), формируются элементом DD1.4 из продифференцированных импульсов с выводов 3, 4, 10 . Их длительностью можно управлять, меняя постоянное напряжение на выводе 12, 13 с помощью подстроечного резистора R13.

Подобные манипуляции приводят к смещению положительных экспоненциальных импульсов с выхода дифференцирующих цепочек по вертикали (рис. 233, вывод 12 ) относительно уровня опрокидывания элемента DD1.4 (приблизительно 2,5 В). Каскад на транзисторе VT5 инвертирует указанные импульсы и используется в случае применения шифратора совместно с ЧМ-передатчиком.

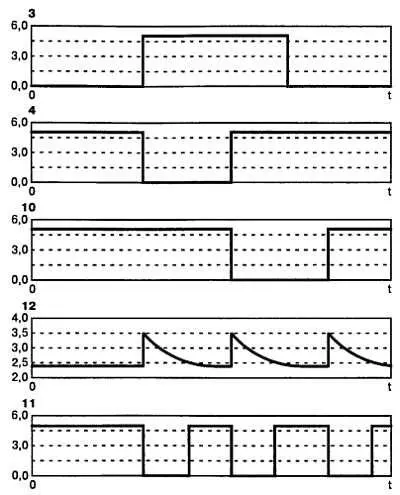

Рис. 2.33. Эпюры напряжений в нормирователе

Если в аппаратуре предусмотрена амплитудная манипуляция, то необходимость в нем отпадает, а вывод 11 микросхемы используется для замыкания на корпус эмиттерной цепи транзистора задающего генератора передатчика либо одного из его промежуточных каскадов.

Печатная плата двухканального варианта приведена на рис. 2.34.

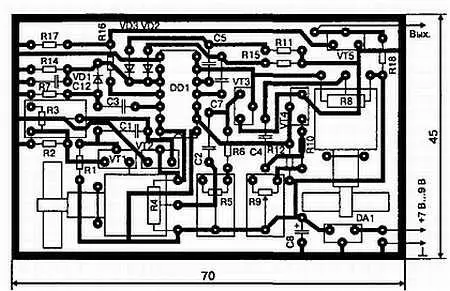

Рис. 2.34. Печатная плата

Как видно, потенциометры, связанные с ручками управления, закрепляются непосредственно на плате с помощью хомутиков и проводников, соединяющих выводы потенциометров с отверстиями в плате. Ручки управления пропускаются сквозь прямоугольные вырезы в плате. Разводка сделана в расчете на применение в конструкции потенциометров типа СП4-1. Их износостойкость составляет не менее 25000 циклов. Если потенциометры располагать не на печатной плате, то можно использовать практически любые, важно лишь, чтобы их характеристика была типа А (линейная зависимость сопротивления от угла поворота).

Детали и конструкция

Транзисторы могут быть типов КТ315 или КТ3102 с любым буквенным индексом. Микросхему DD1 можно заменить на K561J1A7. Конденсаторы С1, С2, С4, С6 желательно использовать пленочные или бумажные (К73-17, МБМ и др.). Диоды любые малогабаритные.

Настройка

Настройка периода повторения и длительностей канальных импульсов полностью повторяет аналогичные операции в предыдущем варианте шифратора. Требуемая длительность импульсов командной посылки (0,5 мс) на 11 выводе DD1 устанавливается потенциометром R13. При реализации восьмиканального варианта период повторения устанавливается равным 20 мс, для чего емкость конденсатора С1 увеличивается до 0,5 мкФ.

2.3.6. Многоканальный шифратор на таймерах КР1006ВИ1

Принципиальная схема

Микросхема таймера КР1006ВИ1 является многофункциональным устройством и используется в самых различных радиолюбительских конструкциях. На ее базе удобно реализовывать как автоколебательные, так и ждущие мультивибраторы.

Длительность импульсов в обоих случаях можно регулировать изменением постоянных времени цепей заряда и разряда накопительного конденсатора или изменением величины постоянного напряжения на выводе 5 микросхемы.

Как при настройке предлагаемого образца, так и при самостоятельном конструировании других устройств с использованием КР1006ВИ1, полезно представлять ее внутреннее устройство.

Остановимся на этом подробнее.

На рис. 235 приведена структура микросхемы. Она содержит делитель, обеспечивающий формирование опорных напряжений 1/3 U пи 2/3 U п, два операционных усилителя, RS-триггер, два транзисторных ключа и инвертор U 1. Для того чтобы рассмотрение было предметным, на микросхеме собран автоколебательный мультивибратор, для чего потребовались только три внешних элемента.

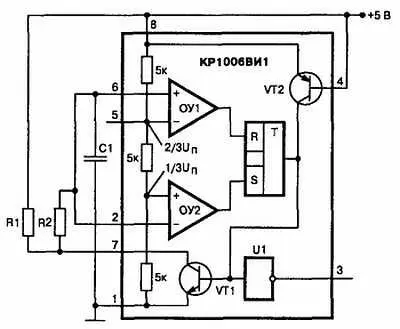

Рис. 2.35. Структура микросхемы КР1006ВИ1

В момент подачи питающего напряжения начинается заряд конденсатора С1 через последовательно включенные R1 и R2.

Напряжение с конденсатора прикладывается к прямому входу ОУ1, и до момента t 1остается меньше опорного напряжения на его инверсном входе (рис. 236, а ). Все это время на выходе ОУ, а значит и на входе «R» триггера напряжение близко к нулю (логический 0).

Это же напряжение приложено и к инверсному входу ОУ2 и некоторое время остается ниже опорного напряжения на его прямом входе (1/3 U п). Как известно, в этом случае напряжение на выходе ОУ близко к напряжению питания (логическая 1). Оно прикладывается к входу «S» триггера. При такой комбинации сигналов на входах, напряжение на выходе триггера равно нулю, а на выходе инвертора (вывод 3 микросхемы) — соответственно, напряжению питания.

Транзисторный ключ VT1 заперт и не оказывает никакого влияния на работу схемы. Ключ VT2 в этом варианте включения микросхемы постоянно заперт, так как его база соединена с эмиттером. В момент превышения напряжением на конденсаторе опорного уровня 1/3 U пнапряжение на выходе ОУ2 скачкообразно обращается в нуль. Теперь на обоих входах триггера логические нули, но состояние его выхода не меняется, так как для этого должны поменяться на противоположные состояния обоих входов. В момент t 1напряжение на конденсаторе достигает второго опорного уровня, и нуль на выходе ОУ1 сменяется единицей.
