Убедившись в наличии колебаний, собирают буферный каскад до резистора R6 включительно. Вход модулятора временно соединяют с плюсом источника питания. На экране осциллографа, подключенного к резистору R6, должны наблюдаться колебания частоты 28 МГц. Амплитуды в соседних периодах могут отличаться друг от друга (через одну) за счет плохой фильтрации первой гармоники задающего генератора. Вращением сердечника катушки L1 необходимо свести к минимуму эти различия.

Далее впаиваются остальные детали, щупы осциллографа закорачиваются и располагаются в непосредственной близости от середины антенны. Чувствительность осциллографа устанавливается максимальной. После включения питания вращением сердечника катушки L4 устанавливается максимум амплитуды наблюдаемых колебаний. Затем уточняется положение витков катушки L3. Необходимо внутрь этой катушки внести пинцетом карбонильный или ферритовый сердечник.

Если при приближении сердечника амплитуда наблюдаемых колебаний увеличивается, значит индуктивность катушки недостаточна. Необходимо намотать новую катушку, увеличив число витков на 1–2. Если амплитуда уменьшалась, значит, индуктивность больше требуемой и необходимо аккуратно растянуть витки катушки до фиксации максимума амплитуды наблюдаемых колебаний. После этого уточнить положение сердечника удлинительной катушки L4.

Ток, потребляемый передатчиком при напряжении питания 12 В, должен лежать в пределах 80—120 мА. Выходная мощность при этом будет порядка 500–700 мВт (существенно зависит от длины антенны).

3.6.1. Однотранзисторный передатчик

Принципиальная схема

Ранее отмечалось, что применять для радиоуправления можно только узкополосную ЧМ с девиацией, лежащей в пределах 2—10 кГц. Ширина дискриминационной характеристики ЧМ-приемника обычно выбирается чуть большей. Это означает, что стабильность несущей частоты передатчика должна быть такой, чтобы сигнал (при отсутствии модуляции) все время попадал примерно на середину характеристики. Если допустить возможное смещение несущей на 10 % от ширины дискриминационной характеристики, то абсолютный уход частоты передатчика не может превышать 200 Гц, а значит, относительная нестабильность в диапазоне 27 МГц должна быть не хуже 7∙10 -6, что можно обеспечить, только применяя кварцевую стабилизацию частоты.

Схема простейшего передатчика с варикапом в качестве элемента управления частотой приведена на рис. 3.33. Включение варикапа последовательно с кварцем повышает частоту, поэтому для компенсации начального сдвига применена катушка L1. Резистор R1 препятствует шунтированию варикапа выходной цепью шифратора. Выходная цепь передатчика полностью аналогична описанной в разделе 3.5.5 . Несколько большей выбрана емкость С4 для ослабления связи антенны с контуром, что необходимо для уменьшения ее дестабилизирующего влияния на режим работы генератора.

Частота колебаний определяется применяемым кварцевым резонатором ZQ1 и может лежать в пределах 27,12–28,2 МГц. Выходная мощность 5—10 мВт. Требуемая амплитуда модулирующих импульсов 4–5 В, девиация частоты при этом положительная и составляет величину 2–3 кГц.

Рис. 3.33. Принципиальная схема простейшего передатчика с ЧМ

Детали и конструкция

Детали и конструкция ничем не отличаются от бескварцевого варианта ( раздел 3.5.1 ). Варикап можно заменить любым из серии КВ 109 или матрицей КВС111. Печатная плата изображена на рис. 3.34.

Катушка L1 содержит 18 витков провода диаметром 0,18 мм на таком же каркасе, что и L2.

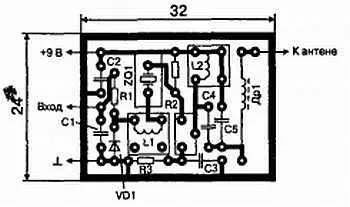

Рис. 3.34. Печатная плата

Настройка

Настройка сводится к установке сердечника катушки L1 в такое положение, при котором частота колебаний равна величине, указанной на корпусе используемого кварца. Измерить ее можно цифровым частотомером, расположив его закороченные щупы в непосредственной близости от антенны. Переключив щупы на вход осциллографа, устанавливают максимум амплитуды наблюдаемых колебаний с помощью сердечника L2.

При отсутствии частотомера можно воспользоваться приемником, предварительно настроенным на-рабочую частоту передатчика. Методом последовательного приближения, вращением сердечников L1, L2 добиваются максимума наблюдаемых на выходе приемника импульсов. К входу передатчика при этом должен быть подключен шифратор. Мощность передатчика можно регулировать в интервале 3—20 мВт подбором величины сопротивления R3 в пределах 27—470 Ом.

3.6.2. Двухкаскадный передатчик

Принципиальная схема

Схема передатчика (рис. 3.35) не имеет каких-либо особенностей. Частота задающего генератора стабилизирована кварцем ZQ1. Подстраиваемая индуктивность L1 обеспечивает компенсацию ухода частоты колебаний кварцевого резонатора за счет включения последовательно с ним варикапной матрицы VD1. Выходной каскад передатчика, собранный на транзисторе VT2, работает в режиме класса С, что обеспечивает высокий КПД каскада и возможность установки номинальной выходной мощности путем подбора величины резистора R8 в пределах 10–50 мВт. Дроссель Др1 улучшает согласование выходного каскада передатчика с укороченной антенной. В схеме применен кварцевый резонатор на 27,12 МГц.

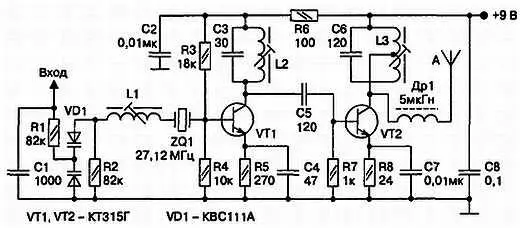

Рис. 3.35. Принципиальная схема двухкаскадного передатчика

Детали и конструкция

В схеме передатчика все постоянные резисторы — типа МЛТ-0,125. Транзисторы можно заменить на КТ3102 с любым буквенным индексом. Конденсаторы — керамические КМ-6 или им аналогичные. Варикапную матрицу VD1 можно заменить двумя (или даже одним) варикапами КВ109 с любым буквенным индексом. При этом может понадобиться подбор резистора R1 для обеспечения заданной девиации.

Катушки L1 и L2 намотаны на каркасах диаметром 5–7 мм с резьбовым подстроечным сердечником М4 из карбонильного железа. L1 имеет 20 витков любого провода диаметром 0,2 мм. L2 — 10 витков провода диаметром 0,5 мм. Катушка L3 — бескаркасная, намотана проводом диаметром 0,8 мм на оправке диаметром 6 мм. Содержит 5 + 5 витков. Др1 — стандартный дроссель индуктивностью 4–5 мкГн. Антенна — телескопическая или штырь из толстого провода длиной 50–60 см.

Вариант печатной платы передатчика, совмещенного с шифратором, описанным в разделе 2.3.10 , приведен на рис. 2.50. Нумерация деталей на плате применена сквозная, поэтому номера элементов передатчика на плате и принципиальной схеме не совпадают, что следует учесть при монтаже. Печатная плата выполнена из одностороннего стеклотекстолита толщиной 1–1,5 мм. При автономном использовании передатчика не составит труда развести печатную плату самостоятельно, используя рис. 2.50.
