В. Днищенко - 500 схем для радиолюбителей. Дистанционное управление моделями

Настройка

Для настройки передатчика можно воспользоваться осциллографом. Необходимо, установив максимальную чувствительность канала вертикального отклонения, замкнуть накоротко щупы осциллографа и расположить их на расстоянии 5—10 см от антенны передатчика. Включив питание передатчика, поочередной подстройкой сердечников катушек L1—L3 и растягиванием (сжатием) витков L4 добиться максимального размаха колебаний на экране осциллографа.

Полезно уточнить значение генерируемой частоты так, как это рекомендовано в разделе 3.6.1 . На рис. 3.36 приведен вариант передатчика, в котором можно использовать кварцевые резонаторы на 13,56–14,1 МГц с последующим умножением частоты на два. Данные катушек такие же, как и у предыдущего варианта, за исключением L2, которая должна содержать 6 витков провода диаметром 0,25 мм.

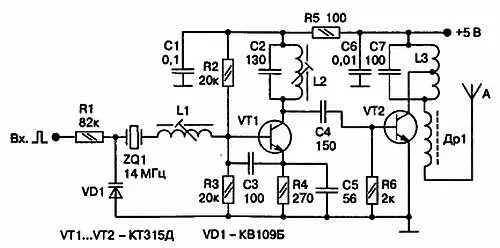

Рис. 3.36. Вариант с удвоением частоты

3.6.3. Передатчики на интегральной микросхеме

Принципиальная схема

Основные характеристики первого передатчика следующие:

♦ рабочая частота — 28 МГц;

♦ мощность передатчика — 10 мВт;

♦ девиация частоты — 2,5 кГц.

Передатчик (рис. 3.37) реализован на специализированной микросхеме, ранее использовавшейся в АМ-варианте. Отличие от последнего заключается в том, что кварцевый резонатор ZQ1 теперь подключен к модулятору на базе варикапа, имеющемуся в составе микросхемы. Катушка L1 по-прежнему используется для точной установки частоты. Командная посылка подается на потенциометр R4, с помощью которого можно регулировать девиацию частоты задающего генератора.

Усиленные колебания частотой 14 МГц поступают на вход выходного каскада, работающего в режиме удвоения частоты за счет соответствующей настройки контура L2C9. Транзистор VT2 не используется.

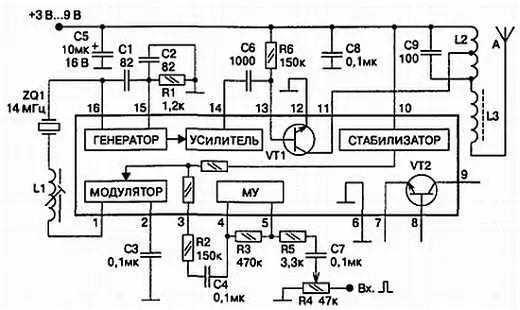

Рис. 3.37. Принципиальная схема передатчика на специализированной микросхеме

Детали и конструкция

Печатная плата передатчика изображена на рис. 3.38. Катушка L1 намотана на каркасе диаметром 5–6 мм с подстроечным сердечником из карбонильного железа и содержит 30 витков провода диаметром 0,12—0,15 мм. Катушка выходного контура L2 бескаркасная и наматывается на оправке диаметром 6 мм. Она содержит десять витков провода диаметром 0,7–0,8 мм, отвод делается от середины. Дроссель L3 — стандартный типа ДМ индуктивностью 4–6 мкГн. В качестве антенны передатчика можно использовать любую штыревую длиной 30–80 см.

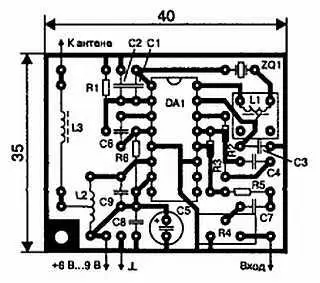

Рис. 3.38. Печатная плата

Настройка

Настройка передатчика полностью аналогична описанной в разделе 3.5.7 . В заключение устанавливается девиация. Для этой цели можно использовать собственный приемник. На вход передатчика подается командная посылка от формирователя.

Подключив осциллограф к выходу приемника (до компаратора), наблюдают прямоугольные импульсы командной посылки (приемник и передатчик разнесены на расстояние 2–3 м, антенны отключены). Вращением потенциометра R4 из левого по схеме положения необходимо поймать момент, когда амплитуда импульсов на выходе приемника перестанет нарастать.

Мощность передатчика можно легко повысить до 40–60 мВт. Для этого достаточно использовать имеющийся в микросхеме транзистор VT2. Изменения, которые необходимо произвести в схеме, изображены на рис. 339.

Рис. 3.39. Повышение мощности до 50 мВт

Катушка L2 теперь должна иметь 6 витков провода диаметром 0,25 мм и иметь такой же каркас с сердечником, что и L1. Дроссель L3 — ДМ-0,1 на 20–50 мкГн. L4 аналогична L2, но имеет 8 витков провода. Удлиняющий дроссель L5 такой же, как и в предыдущем случае.

Доработав схему так, как это показано на рис. 3.40, можно получить выходную мощность 200–500 мВт при напряжении питания 4,5–9 В соответственно. Катушка L3 здесь бескаркасная, наматывается (на оправке диаметром 3 мм) проводом 0,6 мм и содержит 15 витков с отводом от шестого (сверху по схеме). Выходной транзистор — КТ645, КТ646, КТ603Б.

Рис. 3.40. Увеличение мощности до 500 мВт

3.6.4. Передатчик повышенной мощности

Принципиальная схема

Максимальная мощность передатчиков любительской аппаратуры радиоуправления, как отмечалось ранее, может достигать 1 Вт. Вариант такого передатчика, собранного из доступных деталей, приведен на рис. 3.41. Схема задающего генератора отличается от ранее рассмотренных только номиналами отдельных деталей.

На транзисторе VT2 собран буферный каскад. Здесь, как и в оконечном усилителе, применены транзисторы р-n-р структуры, обеспечивающие возможность непосредственного крепления транзисторов к общему радиатору, например корпусу передатчика.

Буферный каскад работает в режиме класса С за счет того, что постоянная составляющая базового тока создает падение напряжения на резисторе R5, смещающее рабочую точку транзистора в область положительных напряжений на базе. Напомню, что для транзисторов р-n-р структуры положительные напряжения являются запирающими.

Рис. 3.41. Принципиальная схема передатчика мощностью 1 Вт

В выходном каскаде применено точно такое же включение, но уже двух транзисторов, соединенных параллельно по переменному току. Общей нагрузкой для них является дроссель Др1. Для еще большего уменьшения угла отсечки, что повышает КПД каскада, помимо базовых цепей установлены низкоомные резисторы и в эмиттерных цепях транзисторов. Поскольку выходная мощность передатчика достаточно велика, для эффективного снижения амплитуды высших гармоник на выходе применен двухзвенный П-образный фильтр C9-L6-C10-L7-C12, обеспечивающий ослабление ближайшей второй гармоники не хуже, чем на 32 дБ.

Второй задачей, решаемой фильтром, является согласование выходного сопротивления усилителя мощности с активной составляющей входного сопротивления антенны. Реактивная составляющая этого сопротивления компенсируется удлинительной катушкой L8. Модулирующие импульсы подаются в точку соединения элементов R1 и С1.

Детали и конструкция

Печатную плату (рис. 3.42) желательно изготовить из двухстороннего текстолита, оставив фольгу со стороны расположения деталей в качестве общего провода. Для исключения замыканий, выводов деталей на корпус отверстия под выводы раззенковываются. При использовании одностороннего текстолита может потребоваться экранировка катушек L1—L5, L8.
