В. Днищенко - 500 схем для радиолюбителей. Дистанционное управление моделями

Необходимо иметь в виду, что потенциометр R5 определяет величину постоянного напряжения U Кт3. Чрезмерно большая величина зазора U Кт3— U пор.приведет к снижению чувствительности приемника, так как сигнал небольшой амплитуды не будет вызывать срабатывания компаратора. Малая же величина зазора приведет, как это видно из рис. 5.28, а , к срабатыванию компаратора от шумовых выбросов. Необходимо выбрать разумный компромисс.

В заключение отметим, что при отсутствии входного сигнала (передатчик выключен) амплитуда шумов в Кт3 возрастает и на выходе приемника появляются хаотические импульсы. Если это недопустимо, то порог нужно устанавливать именно в таком положении, добиваясь пропадания ложных срабатываний. Величину его при этом приходится увеличивать, и чувствительность приемника падает до 4–5 мкВ.

Рис. 5.28. Печатная плата

5.2.7. Сверхрегенератор с внешней суперизацией на двухзатворном транзисторе

Принципиальная схема

Основное достоинство этой схемы заключается в разделении функций, выполняемых различными частями схемы, что существенно упрощает настройку приемника. При напряжении питания 9 В и отношении «сигнал/шум» на выходе равном четырем, чувствительность приемника составляет величину 0,8–1 мкВ. Приемник способен работать в диапазоне 26–29 МГц при соответствующей настройке входного контура. Выход приемника аналоговый, поэтому при использовании его для приема импульсных сигналов к выходу следует подключить формирователь импульсов на базе какого-либо порогового устройства.

На транзисторе VT1 собран генератор (рис. 5.29), призванный компенсировать потери сигнала, поступающего в контур L 1C 4из антенны через конденсатор С 1небольшой емкости. Положительная обратная связь реализована через элементы С2 и Др 1, не требующие тщательного подбора.

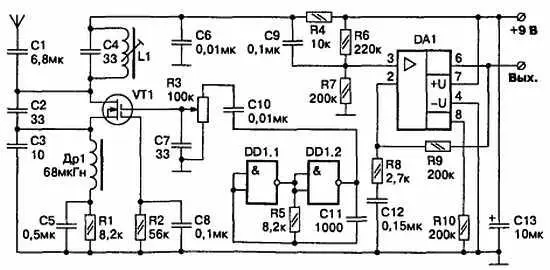

Рис. 5.29. Принципиальная схема приемника на двухзатворном транзисторе

Последнее объясняется тем, что крутизна транзистора по первому затвору, от величины которой зависит наличие или отсутствие самовозбуждения в каскаде, управляется напряжением суперизации, продаваемым на второй затвор транзистора. Это напряжение вырабатывается автономным генератором прямоугольных импульсов, собранным на элементах DD1.1, DD1.2 по традиционной схеме. Частотой генератора можно легко управлять, подбирая постоянную времени цепи C nR 5.

Резисторы R 1, R 2обеспечивают требуемый режим транзистора по постоянному току, а конденсаторы С 5и С 8шунтируют их как на высокой частоте принимаемого сигнала, так и на сравнительно низкой частоте суперизации. Конденсатор С 7обеспечивает соединение по переменному току второго затвора с корпусом, что необходимо для нормальной работы транзистора. Это единственная деталь в схеме, которая выполняет двойную функцию.

Она, совместно с резистором R 3, образует интегрирующую цепочку, превращающую прямоугольные импульсы генератора суперизации в треугольные. Регулируя амплитуду этих импульсов потенциометром R 3, можно изменять продолжительность промежутков времени, в течение которых крутизна транзистора превышает критическое значение. Это позволяет изменять длительность вспышек высокочастотного напряжения на контуре тем самым, устанавливая желаемый режим работы сверхрегенератора: линейный либо нелинейный.

Как говорилось выше, полезная информация заключается в постоянной составляющей коллекторного (в нашем случае стокового) тока, меняющейся по закону амплитудной модуляции принимаемого сигнала. Для ее выделения используется фильтр нижних частот, состоящий из резистора R 4и конденсатора С 6. Выделенный сигнал через конденсатор С9 поступает далее на У114, собранный на экономичном операционном усилителе DA1 по стандартной схеме включения. Манипулируя величиной R 10, можно уменьшать ток потребления микросхемы. Необходимо иметь в виду, что коэффициент усиления при этом тоже будет уменьшаться.

Детали и конструкция

Конденсаторы С 1—С 8— керамические. С 11— либо пленочный, либо керамический с малым ТКЕ. С 13— любой электролитический. Остальные конденсаторы любого типа.

Транзистор VT1 лучше всего использовать типа BF964. Подойдут и отечественные КП306, КП350, КП327, немного ухудшив чувствительность. Микросхема DD1 типа K561ЛA7 или К561ЛЕ5. Операционный усилитель может быть любого типа, включенный по стандартной схеме. Контурная катушка L1 имеет 8–9 витков провода диаметром 0,35—0,5 мм и намотана на каркасе диаметром 5–7 мм с подстроечным сердечником из карбонильного железа.

Печатная плата выполнена из одностороннего фольгированного стеклотекстолита и никаких особенностей не имеет. Ее чертеж приведен на рис. 5.30.

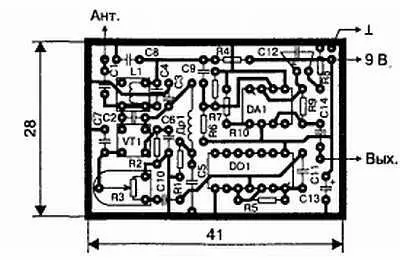

Рис. 5.30. Печатная плата

Настройка

Для настройки желательно воспользоваться осциллографом. После проверки правильности монтажа и подключения питания, убедиться в наличии прямоугольных импульсов на выводе 4 микросхемы DD1. Подбором величины резистора R5 установить частоту следования этих импульсов равной 50–55 кГц. Проконтролировать постоянные напряжения на выводах 3 и 6 микросхемы DA1. При исправных деталях и правильном монтаже эти напряжения должны быть равны половине напряжения питания.

Измерить постоянное напряжение на верхнем выводе резистора R1. Величина напряжения должна лежать в пределах 0,6–1,2 В. Отсутствие напряжения свидетельствует о неисправности транзистора. Причиной этого обычно является неосторожное обращение с полевым транзистором, который следует предохранять от воздействия статического электричества. Особенно это касается транзисторов отечественного производства.

Подключить осциллограф к стоку транзистора VT1 через конденсатор емкостью 3–5 пФ. Вращая движок потенциометра R3, добиться появления вспышек высокочастотного напряжения на экране (осциллограф должен быть с полосой пропускания не ниже 10 МГц). Если этого достичь не удается, причина заключается в сильной расстройке колебательного контура. В последнем случае необходимо скорректировать настройку катушки L1, перемещая ее сердечник в окрестностях среднего положения.

Подключить к антенному входу генератор стандартных сигналов, настроенный на 27,12 МГц. Глубину модуляции установить 30 %. Уровень выходного сигнала — 50 мкВ. На экране осциллографа, подключенного к выходу приемника, должно наблюдаться гармоническое колебание частотой 1 кГц. Сердечником входной катушки настроить контур в резонанс по максимуму выходных колебаний.
