Постепенно уменьшая амплитуду входного сигнала, уточнять положение движка потенциометра R3, обеспечивающее максимум выходного сигнала. Правильно настроенный приемник при амплитуде входного сигнала 1 мкВ должен обеспечивать на выходе амплитуду полезного сигнала 0,5–1 В, превышающего средний уровень шумов не менее чем в 4 раза.

Высокочастотная часть приемника сохраняет работоспособность в интервале питающих напряжений 3,3—12 В. Может потребоваться подстройка R3. Однако используемый операционный усилитель требует минимум 7 В. Применив низковольтный ОУ либо транзисторный УНЧ, можно обеспечить работоспособность всего приемника в указанном диапазоне питающих напряжений.

При отсутствии генератора и осциллографа приемник можно настроить по сигналам передатчика, с которым планируется работать. Подключив к выходу приемника высокоомные наушники (лучше через конденсатор емкостью 10 мкФ), необходимо многократным уточнением положения сердечника входной катушки и движка потенциометра R3 добиться максимальной громкости прослушиваемого сигнала.

В заключение отметим, что при использовании приемника для работы с импульсными сигналами на оставшихся свободными двух элементах микросхемы DD1 удобно выполнить нормализатор импульсов.

5.2.8. Сверхрегенератор с внешней суперизацией и УНЧ на цифровой микросхеме

Основные положения

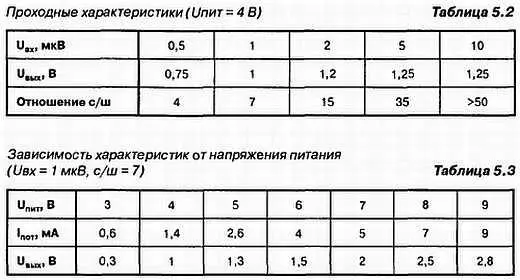

В приводимой ниже схеме применен двухзатворный полевой транзистор BF964, имеющий коэффициент шума всего 1,2 дБ. Этот фактор совместно с режимом внешней суперизации и использованием цифровой микросхемы в качестве усилителя низкой частоты, позволил получить достаточно высокие характеристики (табл. 5.2 и табл. 5.3) приемника при относительной простоте его конструкции.

Устройство можно использовать как для приема речевой, так и импульсной информации (радиоуправление, охранные системы). В последнем случае к выходу приемника необходимо подключить какое-либо пороговое устройство (компаратор).

Принципиальная схема

Принципиальная схема приемника изображена на рис. 5.31. Сверхрегенеративный детектор собран на малошумящем транзисторе VT1. Каскад представляет собой автогенератор с автотрансформаторной обратной связью. Частота генерации определяется параметрами колебательного контура L1C2, настроенного на 27,12 МГц. Использование двухзатворного транзистора значительно упрощает реализацию режима внешней суперизации. Известно, что значение крутизны характеристики по первому затвору у таких транзисторов зависит от напряжения на втором затворе. Когда это напряжение равно нулю, крутизна меньше критической и генерация отсутствует.

Рис. 5.31. Принципиальная схема

На второй затвор через потенциометр R3 подается напряжение суперизации частотой 60–70 кГц от генератора, собранного на элементах DD1.1 и DD1.2. Конденсатор С5 соединяет второй затвор с корпусом по переменному току и, кроме того, придает импульсам суперизации треугольную форму. Регулировка амплитуды треугольных импульсов с помощью потенциометра R3 позволяет плавно изменять время, в течение которого крутизна превышает критическое значение, а значит и длительность высокочастотных вспышек в контуре L1C2. Тем самым можно изменять режим работы сверхрегенератора, устанавливая либо линейный, при котором достигается максимальная чувствительность, либо нелинейный, при котором наиболее эффективно реализуется АРУ.

Нагрузкой сверхрегенеративного детектора является низкочастотный фильтр R6C6. Полезный сигнал амплитудой порядка 1–3 мВ с этого фильтра через конденсатор С9 подается на УНЧ, в качестве которого использованы два оставшихся элемента микросхемы DD1. Отрицательная обратная связь по постоянному току через элементы R5, R7, С10 обеспечивает работу цифровой микросхемы в линейном режиме. Элементы С12, С13, R8 устанавливают частоту среза АЧХ усилителя в окрестностях 3 кГц.

Резистор R1 служит для образования на первом затворе отрицательного (по отношению к истоку) напряжения смешения, обеспечивающего исходное значение крутизны меньше критического. Весьма существенна вторая функция этого резистора. Его величина определяет исходное значение постоянной составляющей тока через транзистор, а значит и уровень собственных шумов. При указанных на схеме значениях элементов этот ток составляет всего 80–90 мкА, что, помимо прочего, делает пренебрежимо малым паразитное излучение сверхрегенератора, поскольку вся потребляемая им от источника мощность не превышает 0,5 мВт.

Конденсатор С3 выбран значительной величины, поскольку должен шунтировать резистор R1 как на несущей частоте, так и на частотах суперизации и огибающей принятого сигнала.

Детали и конструкция

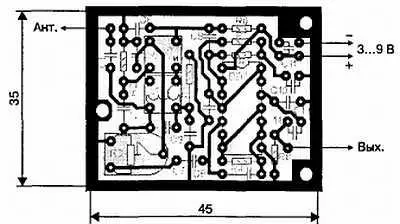

Печатная плата приемника изображена на рис. 5.32 и никаких особенностей не имеет. С незначительным ухудшением характеристик приемника в качестве транзистора VT1 можно применить отечественные КП306, КП350, КП327, КП346А9, принимая меры по защите их от статического электричества при монтаже. Конденсатор С3 должен быть керамическим.

Его можно заменить на пленочный при условии параллельного подключения керамического конденсатора емкостью не менее 1000 пФ. Для обеспечения стабильной частоты суперизации конденсатор С8 желательно использовать пленочного типа, например К73-17. Потенциометр R3 — СПЗ-38б либо РП1-6ЗМг. Остальные детали могут быть любой марки. Контурная катушка намотана на каркасе диаметром 5 мм и содержит 9 витков провода диаметром 0,35—0,5 мм. Внутрь каркаса ввинчивается сердечник из карбонильного железа.

Поскольку нагрузочная способность микросхемы К561ЛЕ5 невелика, устройство, подключаемое к выходу приемника, должно иметь входное сопротивление не менее 30 кОм. В качестве усилителя низкой частоты вместо элементов DD1.3, DD1.4 можно использовать УНЧ любой конструкции с коэффициентом усиления не менее 1000. При напряжениях питания более 5 В хорошие результаты дает, например экономичный ОУ К140УД1208. Суммарный ток потребления при напряжении питания 9 В не превышает в этом случае 1,5 мА. Мультивибратор вспомогательных колебаний может быть собран и на транзисторах по любой известной схеме. Важно лишь выдержать требуемую частоту.

Рис. 5.32. Печатная плата

Настройка

После проверки правильности монтажа приемника установить движок потенциометра R3 в левое по схеме положение. Включить питание (номинальным является 4 В) и убедиться, что постоянное напряжение на резисторе R1 лежит в пределах 0,6–0,7 В. В противном случае транзистор неисправен и требует замены. Подключить осциллограф к выводу 10 DD1.2 и проверить наличие прямоугольных импульсов частотой 60–70 кГц.
