В. Днищенко - 500 схем для радиолюбителей. Дистанционное управление моделями

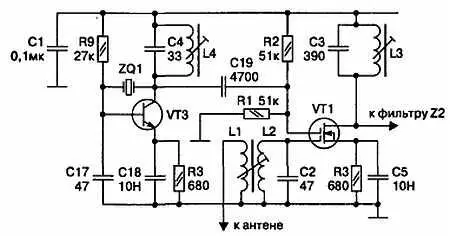

В заключение необходимо отметить, что при входных сигналах приемника, превышающих 10 мВ, гетеродин переходит в режим захвата частоты входного сигнала и промежуточная частота обращается в нуль. Работоспособность приемника нарушается. Если предполагается работа приемника в условиях большого динамического диапазона входных сигналов, то гетеродин лучше выполнить на отдельном транзисторе, переделав входную часть приемника в соответствии со схемой, приведенной на рис. 537. Катушка L1 должна быть такой же, как и L4. Печатную плату в этом случае нужно будет скорректировать.

Рис. 5.37. Смеситель с раздельным гетеродином

5.3.3. Приемник на интегральной схеме

Принципиальная схема

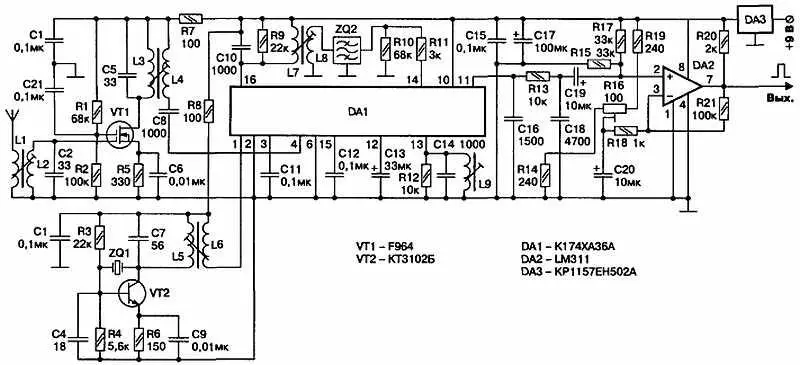

Промышленность выпускает специализированную микросхему приемника АМ-колебаний К174ХА36А(Б). Диапазон входных частот, при котором сохраняется работоспособность микросхемы, простирается до 27,5 МГц, что позволяет применить ее в аппаратуре радиоуправления. Микросхема содержит УРЧ, смеситель, гетеродин, УПЧ, детектор, цепи АРУ и предварительный УНЧ с коэффициентом усиления 3–7. Принципиальная схема приемника, рассчитанного на входной сигнал частотой 27,12 МГц, приведена на рис. 5.38.

Рис. 5.38. Принципиальная схема, рассчитанная на входной сигнал частотой 27,12 МГц

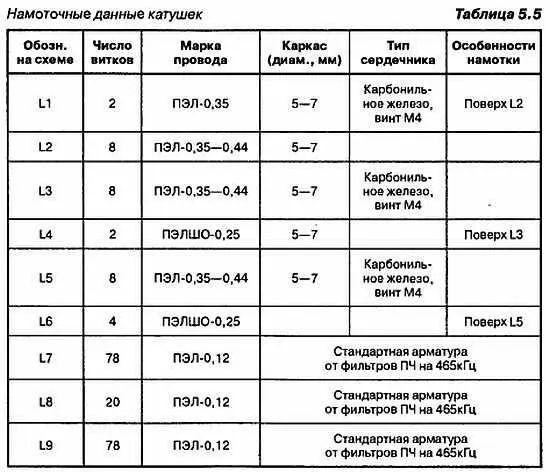

Для повышения чувствительности примерно до 1 мкВ применен внешний УРЧ на транзисторе VT1. В остальном схема незначительно отличается от рекомендованного варианта включения [11]. Для уменьшения потребляемого тока предварительный УНЧ (выводы 6, 7, 8, 9 ) не используются. Схема выходного компаратора, обеспечивающего восстановление формы командного сигнала, полностью аналогична варианту, описанному в разделе 5.3.1 . Намоточные данные катушек приведены в табл. 5.4.

Детали и конструкция

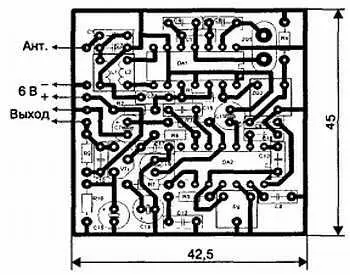

Печатная плата устройства изготавливается из двустороннего стеклотекстолита с использованием фольги со стороны расположения деталей в качестве общего провода. Для этой цели в двух-трех местах схемы необходимо выводы деталей, соединяемых с общим проводом, пропаять с двух сторон платы. Топология печатной платы приведена на рис. 5.39.

Рис. 5.39. Печатная плата

Транзистор VT1 можно заменить BF981 или отечественными КП306, КП350, КП327. Микросхема DA1 может быть и с индексом «Б», но при этом ее питающее напряжение не должно превышать 3 В. Керамический фильтр ФП1П-61,01(0,2; 0,3). Можно и ФП1П-60, но потребуется изменить фрагмент печатной платы в месте его установки.

В процессе настройки используется ГСС или передатчик, предназначенный для совместного использования с приемником. К приемнику подключается штатная антенна. Включив передатчик (частота несущей 27,12 МГц) в режим непрерывного излучения, подключают вход осциллографа к выводу 14 DA1. При включенном питании приемника, уточняя положения сердечников катушек L2, L5 и L7, необходимо добиться максимума амплитуды напряжения промежуточной частоты. Далее передатчик переводится в режим излучения командных импульсов. Осциллограф подключается к правому по схеме выводу резистора R13. Вращением сердечника катушки L9 необходимо добиться максимальной амплитуды наблюдаемых прямоугольных импульсов.

Настройка

Настройка компаратора полностью аналогична описанной в разделе 5.3.1 .

5.3.4. Приемник на двух микросхемах

Принципиальная схема

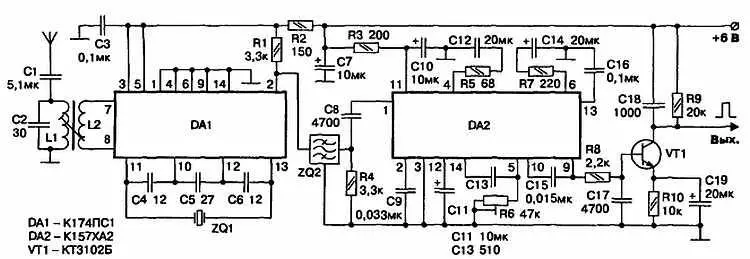

На рис. 5.40 изображена схема достаточно компактного приемника, чувствительность которого не хуже 3–5 мкВ. При желании, добавлением УРЧ, аналогичного использованному в предыдущем параграфе, ее можно довести до 1 мкВ. Приемник выгодно отличается от предыдущего значительно меньшим количеством катушек индуктивности.

Входной сигнал селектируется контуром C2L1, настроенным на частоту используемого передатчика. Катушка связи L2 обеспечивает согласование контура с симметричным входом микросхемы, содержащей в себе смеситель и гетеродин, частота которого стабилизирована кварцем ZQ1.

Промежуточная частота селектируется керамическим фильтром ZQ2 и поступает на вход микросхемы DA2, содержащей в своем составе УПЧ, детектор и цепи АРУ. Низкочастотный сигнал с выхода детектора (выводе 9 DA2) подается на компаратор, реализованный на транзисторе VT1. Полярность выходных импульсов отрицательна!

Рис. 5.40. Принципиальная схема приемника

Детали и конструкция

Катушки L1, L2 содержат 9 и 3 витка соответственно и намотаны на одном каркасе диаметром 5–7 мм с подстроечным резьбовым сердечником М4 из карбонильного железа. DA1 можно заменить на К174ПС4. Транзистор VT1 — любой кремниевый маломощный обратной проводимости. Фильтр ZQ2 — типа ФП111-61,01 или ему аналогичный. Можно использовать и импортные на 455 кГц, если применить пару кварцев с соответствующей разницей частот.

Печатная плата приемника (рис. 5.41) двухсторонняя. Фольга со стороны деталей используется в качестве общего провода.

Рис. 5.41. Печатная плата

Настройка

Настройка производится по сигналу собственного передатчика, включенного в режим непрерывного излучения. К приемнику должна быть подключена штатная антенна, поскольку ее емкость влияет на настройку входного контура. Контролируя напряжение промежуточной частоты на правом выводе фильтра ZQ2, необходимо добиться его максимума вращением сердечника катушки L1. Переключив осциллограф на выход приемника (база транзистора), потенциометром R6 установить максимальный коэффициент усиления. Передатчик при этом желательно отнести на как можно большее расстояние или уменьшить его мощность излучения, накрыв заземленным ведром. Компаратор настройки не требует. При использовании транзистора другого типа может понадобиться подбор величины резистора R10 по пропаданию хаотических импульсов на выходе, образованных собственными шумами приемника. Подбор производится при отсутствии входного сигнала.

Вариант принципиальной схемы

В приемнике можно использовать и микросхему КР548ХА1, включив ее по стандартной схеме. Такой вариант УПЧ приведен на рис. 5.42. К выходу схемы в этом случае необходимо подключить компаратор из раздела 5.3.3 . Печатная плата, очевидно, потребует коррекции.
