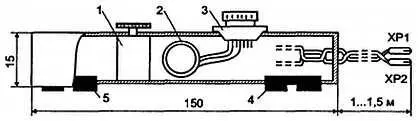

Рис. 10.28. Конструкция согласующего устройства

10.8.4. Активный ответвитель ТВ сигнала

Если в квартире имеется два телевизора (в разных комнатах), то можно рекомендовать изготовить ответвитель для подключения к фидеру телевизионной антенны одновременно обоих телевизоров.

Ответвитель собран на полевом транзисторе (рис. 10.29). Он практически не вносит рассогласования в фидер и в то же время обеспечивает выходной сигнал, достаточный для нормальной работы телевизора.

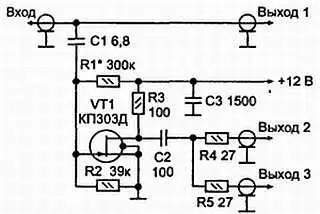

Рис. 10.29. Активный ответвитель телевизионного сигнала

Устройство представляет собой апериодический усилитель радиочастоты с высокоомным входом и согласованным с 75-омным кабелем выходом. Полевой транзистор VT1 включен по схеме с общим истоком. Режим его работы задан напряжением на затворе, снимаемым с делителя R1R2. Входной сигнал поступает в цепь затвора через конденсатор небольшой емкости С1, усиленный сигнал снимается со стока и через конденсатор С2 и резисторы R4R5 подается на антенные входы телевизоров.

При монтаже детали входной и выходной цепей усилителя необходимо расположить по разные стороны от транзистора.

С фидером (на рис. 10.29 — линия связи Вход-Выход 1) ответвитель соединяют следующим образом: удалив небольшой участок изолирующей оболочки кабеля, надрезают оплетку и изоляцию внутренней жилы, после чего к последней припаивают конденсатор С1 (его выводы необходимо укоротить до минимально возможной длины), а к оплетке — общий провод ответвителя.

Требуемый уровень выходного сигнала устанавливают подбором резистора R1 (на практике — до получения тока стока в пределах 5…7 мА).

Ответвитель хорошо работает во всех 12-ти каналах метрового диапазона волн. Взаимного влияния телевизоров, подключенных к основному фидеру и выходам ответвителя, не обнаружено.

Для питания ответвителя необходим источник с малым напряжением пульсаций (при недостаточной фильтрации на экране телевизора может наблюдаться помеха в виде неподвижной или перемещающейся горизонтальной полосы). Конструкция ответвителя произвольная.

Другой вариант активного ответвителя приведен на рис. 10.30 [32]. Он состоит из усилителя на сверхвысокочастотных транзисторах VT1, VT2 и резистивного разветвителя на резисторах R8-R10.

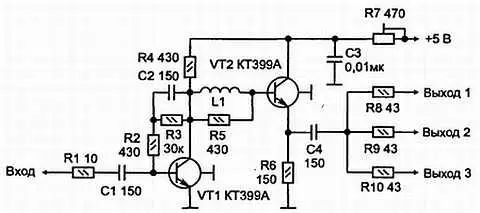

Рис. 10.30. Вариант ответвителя телевизионного сигнала

Наличие усилителя обеспечивает дополнительное усиление сигнала примерно до 15 дБ на каждом из выходов сигнала. Кроме того, усиление можно регулировать в пределах 6…15 дБ подстроечным резистором R7, что позволяет в случае необходимости подобрать оптимальный уровень сигнала.

Усилитель обеспечивает полосу пропускания по уровню —3 дБ от 40 до 240 МГц. При уменьшении усиления полоса немного расширяется.

Чтобы не ухудшить качество изображения при слабых сигналах, в усилителе применены мало шумящие транзисторы.

Детали ответвителя размещают на печатной плате (рис. 10.31) из двустороннего фольгированного текстолита. Монтаж ведут на одной стороне, без отверстий, вторую сторону используют как экран и соединяют через край платы в нескольких местах с общей шиной. Входной и выходные кабели закрепляют на плате с помощью скоб, а оплетки припаивают к общему проводу на плате.

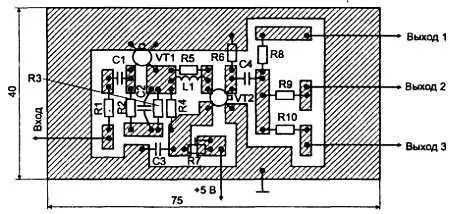

Рис. 10.31. Печатная плата варианта ответвителя телевизионного сигнала

Питание (от батареи, выпрямителя либо телевизора) к усилителю подводят по отдельному проводу, но если возникнет необходимость питать его через один из кабелей, выходной каскад придется переделать в соответствии с рис. 10.32. Резистор R7 в этом случае удобнее разместить в блоке питания.

Рис. 10.32. Питание варианта ответвителя телевизионного сигнала через кабель

В устройстве можно применить следующие детали: транзисторы КТ399А, КТ368А, конденсаторы KЛC, КМ, резистор R7 — СП3-3, остальные MЛT. Катушка L1 бескаркасная, она намотана проводом ПЭВ-2 0,4 на оправке из изоляционного материала диаметром 5 мм и содержит 4…5 витков. Катушка L2 — дроссель ДМ-0,4 индуктивностью 10…40 мкГ. Налаживание сводится к получению требуемой АЧХ. Нижнюю границу при необходимости изменяют подбором конденсатора С4, верхнюю — подбором индуктивности катушки L1. Усилитель потребляет ток не более 12 мА.

10.8.5. Пассивный ответвитель ТВ сигнала

Для его изготовления требуются только резисторы, поэтому изготовить его значительно проще.

На рис. 10.33 приведена схема подключения трех телевизионных приемников к одной антенне через простейшее согласующе-развязывающее устройство на резисторах. Таким же способом можно подключить любое число приемников ( n ). Однако надо учитывать, что с ростом их числа увеличивается и затухание сигнала.

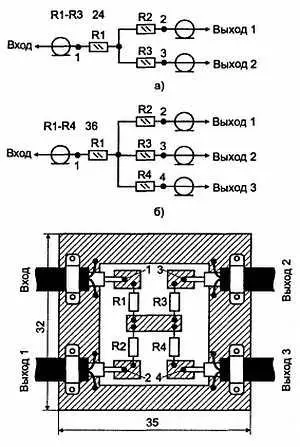

Рис. 10.33. Пассивный ответвитель телевизионного сигнала

Сопротивление согласующих резисторов (в нашем случае R n= R1 = R2 = R3 = R4) связано с волновым сопротивлением фидера (чаще всего r = 75 Ом) следующим соотношением:

Коэффициент передачи ответвителя обратно пропорционален числу ветвей развязки: К= 1/ n.

Если какой-либо выход ответвителя не используется, то к нему необходимо подключить балластный резистор сопротивлением 75 Ом.

Вся конструкция должна быть заключена в экран, в крайнем случае подойдет и пластмассовый корпус; подключение коаксиальных кабелей осуществляется через высокочастотные разъемы.

10.8.6. Зигзагообразная антенна из магнитных дисков[33]

Сейчас, когда из магазинов исчезли алюминиевый профиль и трубки, а со свалок — отходы цветных металлов, радиолюбители делают свои антенны порой из самых неожиданных предметов. Соответственно и параметры таких антенн могут оказаться самыми неожиданными.

Автором [Радиолюбитель, 10/98] была исследована одна из таких конструкций, достаточно популярная — «восьмерка» из жестких дисков для устаревших накопителей ЕС ЭВМ (рис. 10.34).
