Рис. 10.34. Зигзагообразная антенна из магнитных дисков

Электрически эта антенна представляет собой вариант зигзагообразной; судя по ее размерам и форме, она может хорошо работать во всем ДМВ-диапазоне.

Испытания на панорамном рефлектометре подтвердили, что антенна вполне удовлетворительно согласуется в диапазоне 21…50 каналов, однако на частотах 11–12 каналов ее КСВ оказался равен 18…20 (рис. 10.35, кривая 1 ). Сравнение «восьмерки» с другими типами антенн ДМВ показало, что по качеству получаемого изображения она превосходит одинарный диск, сопоставима с комнатной логопериодической антенной промышленного изготовления и уступает «тройному квадрату», но только в полосе его пропускания (5…8 каналов).

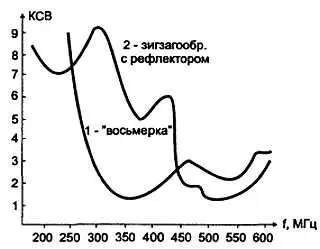

Рис. 10.35. Зависимость КСВ от частоты зигзагообразной антенны на магнитных дисках

Несколько слов об особенностях монтажа и эксплуатации. Как показывают измерения КСВ, любой металлический предмет вблизи антенны увеличивает потери и ухудшает согласование. Особенно чувствительной в этом отношении оказалась вся зона пропила в дисках. На согласование влияет и укладка кабеля — он должен проходить по внешнему краю диска, по той его половине, к которой припаивается оплетка, причем обязательно прилегая к диску в самой нижней его точке «А».

Кабель удобно прикрепить нитками через заранее просверленные вдоль края диска отверстия диаметром 1,5…2 мм. Исследованная антенна имела пропил шириной 25 мм.

Также была испытана зигзагообразная антенна из колец-прокладок для жестких дисков с рефлектором из самого диска [3Ч, рис. 3.1]. Вместо сетки центральное отверстие в диске-рефлекторе было заделано горизонтальными полосками. Полученная характеристика показана на рис. 10.35, кривая 2 . Как видно из графика, данная антенна может работать на частоте 11…12 каналов, однако, судя по величине КСВ, эффективной работы в этом диапазоне ждать не стоит.

10.8.7. Простые радиомикрофоны[37]

Предлагаются три простые схемы радиомикрофонов. При испытаниях прием осуществлялся на УКВ-приемник китайского производства, настроенный на частоту 100 МГц и работающий со штыревой антенной длиной около 40 см.

В ходе экспериментов выяснилось, что необходимую девиацию частоты передатчика можно получить и без применения варикапов. Его схема показана на рис. 10.36.

Такой радиомикрофон сохраняет работоспособность в диапазоне питающих напряжений 3…12 В. Следует, однако, учитывать, что при изменении напряжения питания будет наблюдаться и существенное изменение рабочей частоты. При напряжении питания 4,5 В радиомикрофон потребляет ток около 4 мА. Дальность его действия в открытом пространстве достигала 50…60 м. Акустическая чувствительность примененного микрофона МКЭ-3 обеспечивает нормальную работу устройства на расстоянии 3…4 м от говорящего человека.

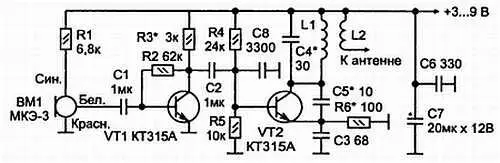

Рис. 10.36. Схема радиомикрофона на двух транзисторах

Попытки упростить схему привели к созданию радиомикрофона всего на одном транзисторе (рис. 10.37). При напряжении питания 3 В он потребляет ток 1,5 мА и обеспечивает дальность действия 35…40 м при расстоянии от источника звука 10..15 см.

Рис. 10.37. Схема радиомикрофона на одном транзисторе

Оба микрофона почти не требуют налаживания (кроме установки рабочей частоты). Чтобы избавиться от ухода частоты из-за влияния руки оператора, микрофон необходимо поместить в металлический корпус или экран из фольги, соединенный с общим проводом. При тщательном подборе элементов удавалось добиться работы микрофонов от источника питания напряжением 1,5 В, однако она была крайне неустойчива. По этой причине пришлось собрать радиомикрофон на германиевых транзисторах (рис. 10.38). Он способен работать от источника напряжением 1,5…0,9 В, потребляемый ток при этом составлял 1 мА, а дальность действия равнялась 10…15 м при расстоянии 1 м от источника звука. Этот микрофон очень чувствителен к номиналам элементов и напряжению питания. Например, при попытке повысить последнее до 3 В транзистор VT2 закрывался и микрофон не работал. Настраивая микрофон, следует подбором резистора R1 добиться, чтобы при напряжении питания 1,5 В ток эмиттера транзистора VT1 был около 0,3 мА.

После такой настройки радиомикрофон сохраняет работоспособность при снижении питания до 0,9 В.

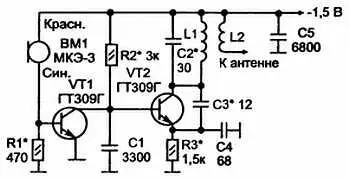

Рис. 10.38. Схема радиомикрофона на двух транзисторах с напряжением питания 1,5…0,9 В

Катушки L1, L2 всех трех конструкций бескаркасные. Они намотаны на оправке диаметром 7 мм и содержат соответственно 6 и 2 витка посеребренного провода диаметром 0,5 мм. Катушка L2 размещена рядом с L1.

В передатчиках использовалась спирально-штыревая антенна, изготовленная из отрезка полиэтиленового стержня шариковой авторучки диаметром 3 и длиной 70…80 мм. На расстоянии 3…5 мм от конца трубки иглой следует сделать отверстие, в которое пропустить один из концов отрезка провода ПЭВ 0,15 длиной 165 мм. После изготовления антенны этот конец провода нужно припаять к катушке L2. Затем провод с некоторым натягом аккуратно намотать на стержень. Шаг намотки равен двум диаметрам используемого для намотки провода. Второй конец провода закрепляют, надев на конец обмотки резиновое кольцо или отрезок виниловой трубки соответствующего диаметра.

Далее следует зафиксировать витки на стержне авторучки, промазав их клеем БФ-2. Штырь изготавливают из медного провода диаметром 1,5…2 и длиной 60…100 мм. Остается лишь подобрать отрезок виниловой трубки, который бы надевался на конец штыря и с небольшим усилием входил внутрь изготовленной спиральной катушки со стороны ее свободного конца, — и антенна готова.

Ее настройка сводится к перемещению штыря внутри катушки. Штырь фиксируют клеем или каким-либо другим способом.

1. При соединении элементов токонесущих конструкций (в том числе и в антенно-фидерных устройствах) следует избегать контактирования металлов и сплавов, образующих недопустимые гальванические пары: алюминиевых сплавов — с медью, латунью, бронзой, оловом; цинка — с медью, латунью, бронзой; меди — с оловянно-свинцовыми сплавами, сталью нелегированной. Наличие такой гальванической пары приводит к коррозии в местах соединения. К примеру, нельзя приклепывать или крепить винтом к меди стальные лепестки (оцинкованные или неоцинкованные) или поджимать медную жилу провода к медной трубе стальным винтом.
