В Бессонов - Радиоэлектроника для начинающих (и не только)

Подгонять сопротивления резисторов можно при каких-то средних напряжениях (например, резистор R11 — при напряжении 15…20 В), а затем сверить показания вольтметра при более низких и более высоких напряжениях. При градуировке шкалы предела до 300 В резистор R pдолжен быть заменен резистором сопротивлением 470…510 кОм.

Среди постоянных резисторов обычно нет точно таких, номинальные сопротивления которых соответствовали бы расчетным сопротивлениям добавочных резисторов (см. ряды номинальных сопротивлений). Поэтому резисторы требуемого сопротивления приходится подбирать из числа резисторов близкого ему номинала с допуском отклонения не более ± 5 %. Например, для предела измерения до 1 В нужен добавочный резистор (R8) сопротивлением 4,2 кОм. В ряду номиналов сопротивлений ближайший номинал резисторов 4,3 кОм. При допуске ± 5 % фактическое сопротивление резисторов этого номинала может быть от 4,1 до 4,5 кОм. С помощью омметра из них можно выбрать резистор сопротивлением 4,2 кОм (с учетом класса точности авометра). Добавочный резистор нужного сопротивления можно также составить из двух или трех резисторов.

Шкалы миллиамперметра и вольтметра постоянного тока равномерные, поэтому наносить на шкалу микроамперметра какие-либо деления между начальной и конечной отметками не следует.

Оцифрованная шкала микроамперметра используется при измерении токов и напряжений всех пределов измерений. А вот шкала вольтметра переменного тока неравномерная, поэтому (кроме подгонки добавочного резистора под наибольшую силу тока каждого предела измерений) приходится размечать все промежуточные деления шкалы. Электрическая схема измерительной цепи во время градуировки вольтметра переменного тока остается такой же, как при градуировке вольтметра постоянного тока (см. рис. 2.34).

Только на переменный резистор R pнадо подавать переменное напряжение, а образцовый прибор должен быть вольтметром переменного тока. Источником переменного напряжения может быть вторичная обмотка трансформатора или автотрансформатор.

Сначала, используя трансформатор, понижающий напряжение сети до 12… 15 В, включите градуируемый вольтметр на предел измерения до 3 В и установите резистором R pпо шкале образцового прибора напряжение 4 В. Затем, подбирая резистор R1, надо добиться отклонения стрелки микроамперметра на всю шкалу. После этого регулировочным резистором установите напряжение 2,9; 2,8; 2,7 В и т. д. через каждые 0,1 В и запишите показания градуируемого вольтметра. Позже по этим записям надо начертить и разметить шкалу вольтметра переменного тока на всех пределах измерения.

Для градуировки шкалы на остальных пределах измерения достаточно подобрать добавочные резисторы, которые бы соответствовали отклонению стрелки микроамперметра до конечного деления шкалы. Промежуточные значения измеряемых напряжений следует отсчитывать по шкале первого предела, но в других единицах.

Шкалу омметра можно градуировать с помощью постоянных резисторов с допуском отклонения от номинала ± 5 %. Сначала, включив прибор на измерение сопротивлений, замкнуть цепь и переменным резистором R6 « уст. 0» установить стрелку микроамперметра на конечное деление шкалы, соответствующее нулю омметра. Затем, разомкнув щупы, подключить к омметру резисторы с номинальными сопротивлениями 50, 100, 200, 300, 400, 500 Ом,1 кОм и т. д. примерно до 60…80 кОм, всякий раз замечая точку на шкале, до которой отклоняется стрелка прибора. В этом случае резисторы нужных сопротивлений можно составлять из нескольких резисторов других номиналов. Чем больше сопротивление образцового резистора, тем на меньший угол отклоняется стрелка прибора. По точкам, соответствующим отклонениям стрелки прибора для различных значений сопротивлений резисторов, построить шкалу омметра.

Образец шкал комбинированного прибора применительно к микроамперметру типа М24 показан на рис. 2.31. Примерно так должны выглядеть шкалы и этого прибора. Начертить их точнее можно на листе ватмана и вырезать бумагу по форме шкалы микроамперметра. Затем осторожно вытащить магнитоэлектрическую систему прибора из корпуса и наклеить на его металлическую шкалу вычерченную многопредельную шкалу миллиампервольтомметра.

2.8.1. Измерение напряжений вольтметром с малым входным сопротивлением

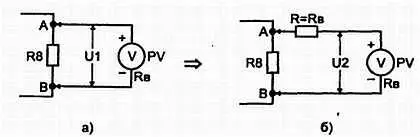

При отсутствии вольтметра с большим входным сопротивлением постоянное напряжение можно измерить с высокой точностью и вольтметром с малым входным сопротивлением. Для этого необходимо присоединить вольтметр к точкам А, В цепи, напряжение между которыми нужно измерить (рис. 2.35, а ), и заметить первое показание (U1) вольтметра. Затем включить последовательно с вольтметром резистор R , сопротивление которого равно внутреннему сопротивлению вольтметра R в(рис. 2.35, б ) и заметить второе показание (U2) вольтметра.

Рис. 2.35. Метод измерение нал ряжений вольтметром с малым входным сопротивлением

Искомое напряжение U вычисляем по формуле:

U= U1∙ U2/( U1— U2).

• Пример .Чему равно напряжение на аноде лампы телевизора, если при измерении вольтметром с малым входным сопротивлением показание прибора равно U1 = 75 В, а при измерении напряжения по схеме рис. 2, 36, б — 52,5 В?

Решение .Напряжение на аноде лампы равно:

U= 75∙52,5/(75–52,5) = 175 В.

Из приведенного примера видно, что при непосредственном измерении напряжения вольтметром результат измерения (U1 = 75 В) намного отличается от действительного значения напряжения (U = 175 В).

2.8.2. Измерение постоянных напряжений миллиамперметром

Этот способ требует двух дополнительных резисторов R1 и R2.

Для облегчения вычислений сопротивление второго резистора должно быть равно числу, выраженному однозначной цифрой с нулями, например 5000, 10 000, 20 000 и т. д. Порядок измерения напряжения следующий:

а) к точкам А и В (рис. 2.36, а ), напряжение между которыми требуется измерить, присоединяют миллиамперметр с последовательно включенным резистором R1 и замечают показания прибора (I1) (резистор R1 желательно взять такой величины, чтобы стрелка отклонялась почти на всю шкалу);

б) последовательно с миллиамперметром и резистором R1 включают резистор R2 (рис. 2.36, б ) и замечают второе показание (I2) прибора;

в) определяют напряжение между точками А и В по формуле:

U = R2∙ I1∙ I2/( I1— I2).

Рис. 2.36. Метод измерения напряжения постоянного тока миллиамперметром
