… показана схема с рис. 7.28… :(

Рис. 7.27. Вариант схемы приёмника без катушек индуктивности

При номиналах резисторов и конденсаторов, указанных на схеме, приемник будет перестраиваться и работать устойчиво только в диапазоне ДВ.

Приставку можно использовать для приема 2-й и 3-й программ проводного вещания. Для этого ее подключают к радиотрансляционной сети через дополнительную приставку-переходник, схема которой приведена на рис. 7.28, одновременно увеличив сопротивление резисторов моста Вина (R4 и R7 — на рис. 7.25) до 10 кОм или емкость конденсаторов С4 и С9 (рис. 7.28) до 300 пФ.

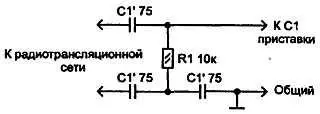

Рис. 7.28. Использование приемника для приёма 2-й и 3-й программ проводного вещания

Приставка может быть с фиксированной настройкой на одну радиовещательную станцию. В этом случае конденсаторы переменной емкости и переменные резисторы заменяют постоянными. Номиналы элементов моста Вина R (R4, R7) и С (С4.1, С4.2) можно определить по формуле:

f= 1/2π RC,

где f — частота настройки. Номиналы резисторов выбирайте в пределах 5,1…15 кОм.

7.4.10. УКВ-приемник на два диапазона[17]

Приемник содержит (рис. 7.29) всего-навсего один настраиваемый контур. Тем не менее обеспечивается уверенный прием сигналов УКВ-радиостанций в двух диапазонах: 64…73 МГц и 87,5…108 МГц. Предлагаемая конструкция проста в изготовлении и налаживании. А малые габариты в сочетании с довольно высокими эксплуатационными качествами и техническими характеристиками делают ее поистине незаменимой для приема передач не только на территории России, стран СНГ, но и во время туристических поездок за границу.

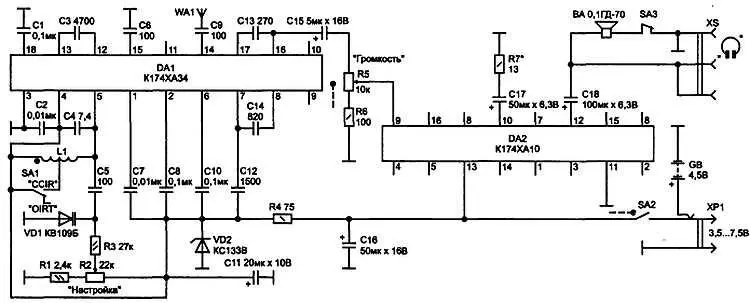

Рис. 7.29. Схема УКВ приёмника на два диапазона

Питание приемника универсальное: от трех элементов А316 (аккумуляторов ЦНК-045) или от сети (например, через блок «Электроника Д2-10М» от микрокалькулятора). Подойдет и любой самодельный источник питания, имеющий на выходе стабилизированное напряжение 3,5…7,5 В при токе нагрузки не менее 50 мА. Работоспособность приемника сохраняется при разрядке батарей до 3 В. В приемнике предусмотрена возможность подключения головных телефонов «Электроника ТДС 13-2» или аналогичного типа. При этом отсоединяется динамик и улучшается качество звучания. Основу конструкции составляет микросхема K174XA34. Разработанная специально для миниатюрной радиоаппаратуры, она представляет собой однокристальный УКВ-приемник, который имеет в своем составе апериодический усилитель высокой частоты, смеситель, гетеродин, УПЧ и усилитель-ограничитель, фазоинвертор, ЧМ-демодулятор, предварительный УНЧ, систему шумопонижения и систему сжатия девиации. Сигнал, принятый антенной WA1, поступает на вход микросхемы через разделительный конденсатор С9. Элементы С4, L1, VD1 определяют частоту гетеродина, который работает на первой гармонике. Переключением секции катушки при помощи переключателя SA1 производится смена диапазона. Настройка на ту или иную радиостанцию осуществляется изменением частоты гетеродина при помощи варикапа VD1 и переменного резистора R2. Последний служит для корректировки нижней границы диапазона.

Преобразованный сигнал поступает на вход УПЧ, промежуточная частота которого около 70 кГц. Столь низкая промежуточная частота позволяет отказаться от контуров за счет использования активных фильтров, которые имеют достаточно высокую добротность. Фазоинвертор и ЧМ-демодулятор также собраны с помощью операционных усилителей и RC-цепей. При этом внешними элементами являются только конденсаторы С3, С7, С8, С10, С12, С14, а резисторы и операционные усилители имеются в составе микросхемы. Благодаря интегральной технологии и отсутствию катушек индуктивности уменьшены размеры приемника. Существенно упростилась и его наладка. А выбор относительно низкой промежуточной частоты позволил к тому же выигрышно использовать микросхему К174ХА34 с током потребления, не превышающим 7 мА, в то время как, скажем, у микросхемы К174ХА5 этот параметр менее экономичен. Закономерен вопрос: как же при f пр= 70 кГц и девиации частоты ±50 кГц удается получить коэффициент нелинейных искажений (КНИ)? 3 %? А дело все в том, что в микросхеме К174ХА34 имеется специальная система сжатия девиации примерно в 10 раз. Это и позволяет снизить КНИ при столь небольшой промежуточной частоте. Напряжение, подаваемое на варикап, поддерживается на требуемом уровне с помощью параметрического стабилизатора, собранного на элементах R4, VD2, С11. Это необходимо для того, чтобы при разрядке батарей не смещалась частота настройки приемника.

Хотя внутри микросхемы имеется свой стабилизатор, тем не менее ее приходится питать от параметрического. И все потому, что сетевой блок питания «Электроника Д2-10М» при токе менее 50 мА обеспечивает напряжение более 7 В. А это больше, чем максимально допустимое напряжение питания микросхемы К174ХА34. Но вернемся к описанию работы приемника. Продетектированный и усиленный сигнал НЧ поступает через разделительный конденсатор С15 на регулятор громкости. А затем — на выходной УНЧ, в качестве которого используется низкочастотный усилитель микросхемы К174ХА10. Схема включения УНЧ типовая и пояснений не требует. Что касается «нерационального» на первый взгляд использования микросхемы К174ХА10, то здесь иной расклад. Главное — получить достаточно хорошие параметры при минимальных размерах и низком напряжении питания. И цель эта достигнута. Конечно, совсем не обязательно собирать усилитель низкой частоты по предлагаемой схеме. В конструкции приемника можно использовать и любой УНЧ на транзисторах, способный работать при напряжении питания от 3,5 до 7,5 В. Этот усилитель должен иметь к тому же чувствительность не хуже 100 мВ, входное сопротивление более 10 кОм, коэффициент нелинейных искажений менее 3 % и заданный диапазон воспроизводимых частот. Выключатель SA3 служит для отсоединения динамика при прослушивании приемника на головные телефоны или внешнюю акустическую систему с сопротивлением не менее 4 Ом, При подключении внешнего источника питания (через разъем ХР1) происходит отсоединение батарей. Если в качестве источника питания взяты не элементы А316, а аккумуляторы ЦНК-045, то желательно предусмотреть их подзарядку от блока питания через дополнительный гасящий резистор сопротивлением 20 Ом (на схеме не показан).

Практически весь приемник собран на печатной плате из двустороннего фольгированного стеклотекстолита толщиной 1 мм.
