Чертеж ее приведен на рис. 7.30, а расположение элементов дано на рис. 7.31. Корпус приемника изготовлен из того же материала, что и печатная плата. На левую боковую стенку выведен разъем ХР1 для подключения внешнего источника питания. Отверстия под XS для подключения внешних головных телефонов, переключатели SA1, SA3 и телескопическая антенна WA расположены на верхней стенке корпуса. В передней стенке сделаны щелевые пропилы под ручки регулятора громкости и настройки.

Необходимо учесть, что все элементы, определяющие частоту гетеродина, должны располагаться как можно ближе к выводу 5 микросхемы К174ХА34. А печатные проводники, соединяющие их, — иметь минимальную длину. В противном случае приемник будет работать неустойчиво.

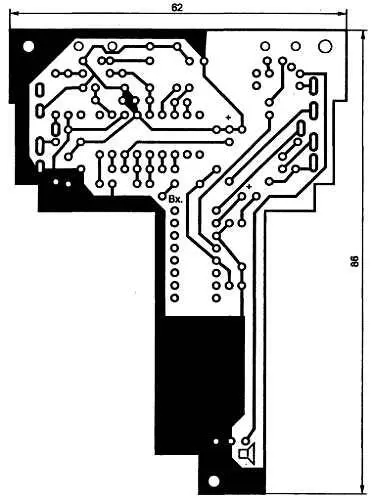

Рис. 7.30, а. Печатная плата УКВ приёмника

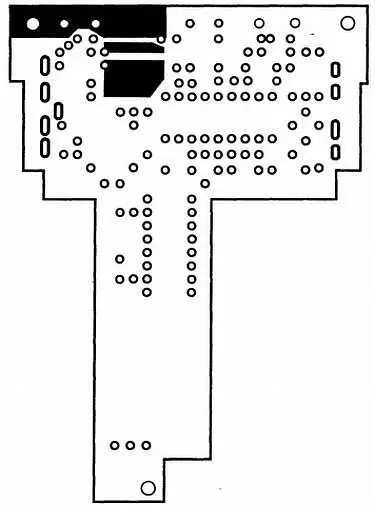

Рис. 7.30, б. Печатная плата УКВ приёмника

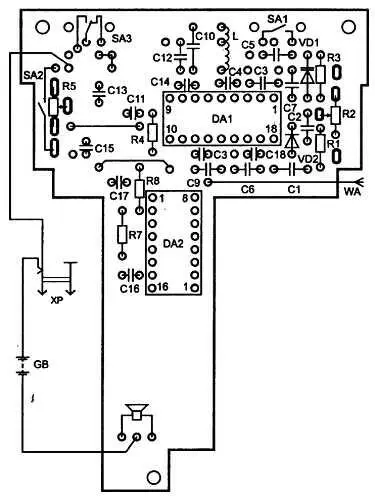

Рис. 7.31. Расположение элементов на печатной плате приёмника УКВ

7.4.11. Микроприемник на К174ХА36 [15]

ОСНОВНЫЕ ПАРАМЕТРЫ K174XA36

Напряжение питания, В — 3,0;

Потребляемый ток (покоя), мА — 3;

Реальная чувствительность при отношении сигнал/шум 20 дБ на частоте 1 МГц, мкВ — 1;

Отношение сигнал/шум при входном напряжении 1 мВ, глубине модуляции 80 %, дБ — 5;

Напряжение звуковой частоты на выходе детектора, мВ — 300;

Коэффициент усиления предварительного ПУЗЧ — 5;

Максимальное напряжение входного сигнала при напряжении питания, мВ:

3 В — 220,

6 В — 500;

Масса микросхемы, г — 1,5.

Данная микросхема 174-й серии предназначена для малогабаритных экономичных радиоприемников с ДВ, СВ и КВ-диапазонами и с низким напряжением питания (2,1…9,0 В). Представляем собой однокристальный AM тракт с детектором и предварительным усилителем звуковой частоты (ПУЗЧ).

Микросхема состоит из регулируемого усилителя радиочастоты, двойного балансного смесителя, регулируемого усилителя ПЧ узлов системы АРУ, детектора AM сигнала, стабилизаторов режимных токов, цепи управления светодиодным индикатором настройки и отключаемого ПУЗЧ с дифференциальным входом. Функциональная схема микросхемы, расположение выводов и типовое включение представлены на рис. 7.32.

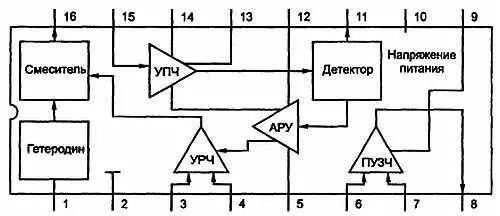

Рис. 7.32. Функциональная схема БИС К174ХА36

В предлагаемой самодельной конструкции (рис. 7.33) использованы следующие детали.

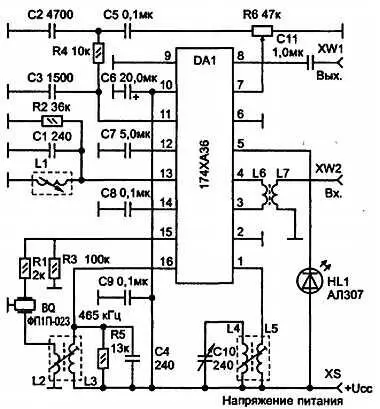

Рис. 7.33. Схема УКВ приёмника

Постоянные резисторы — МЛТ-0,125, переменные — типа СПЗ-З. Конденсаторы — КТ, КД-1 (С4), К50-16 или К50-35 (С11, С15-С18), КМ5, КМ6. Динамик типа 0,1ГД-70; переключатели SA1, SA3 типа ПД9-5. Вместо стабилитрона КС133В более предпочтительным является использование 2С130Д-1. При этом можно добиться значительного снижения потребляемого тока. Несколько худшие результаты получаются при установке стабилитрона КС133Г — ток потребления в этом случае возрастает. Телескопическая антенна самодельная. Изготавливают ее из шариковой ручки-указки, у которой предварительно удаляют самое толстое звено. Конечно, вполне приемлемо использование и готовой телескопической антенны подходящего размера.

Катушка L1 — бескаркасная. Ее наматывают на винт М3х20 проводом ПЭВ2-0,35. Всего здесь 57 витков (считая от точки). Последний затем аккуратно вывинчивается.

Внимание! Катушку изготовлять строго по приведенному описанию. Любые отклонения здесь могут привести к тому, что принимаемый диапазон сместится в нерабочую область. Настроить в таком случае приемник можно будет только с помощью ЧМ-генератора (например, Г4-116 или аналогичного ему типа). Вместо микросхемы К174ХА34 можно пользоваться микросхемой КХА060. При этом придется изменить разводку печатной платы. В крайнем случае подойдет и гибридная микросхема КХА058, которая представляет собой кристалл УКВ-приемника. Надо иметь в виду: микросхемы-заменители при напряжении питания менее 4,5 В работают хуже, чем К174ХА34. А посему может возникнуть необходимость увеличить напряжение питания хотя бы до 6 В. (Лучше — до 9 В, заменив 3 элемента АЗ16 одной батареей «Корунд».) Правда, при этом время непрерывной работы приемника от одного комплекта батарей заметно снизится. Поскольку максимальное U питвышеназванных микросхем не более 10 В, то их необходимо питать непосредственно от батарей, минуя стабилитрон VD2. Естественно, что при такой замене придется полностью переработать печатную плату. А возможно — и весь приемник. Самое главное заключается в том, что микросхема К174ХА34, работая в паре с низковольтным стереодекодером К174ХА35, позволяет осуществлять прием в режиме «стерео» (правда, только и системе CCIR). У других микросхем такой возможности не имеется. К сожалению, достать микросхему К174ХА35 сложно. Поэтому предлагается широкому кругу радиолюбителей упрощенный вариант приемника.

Перед началом наладки убедитесь, что в вашей местности возможен уверенный прием в обоих УКВ-диапазонах. Правильно собранный приемник из заведомо исправных деталей начинает работать сразу после включения. Желательно тут же проконтролировать ток покоя. Отклонение этого параметра более чем в 1,5 раза от того, что приведен в технических характеристиках, указывает на ошибки в монтаже или на неисправность элементов схемы. После включения приемника в динамике должен прослушиваться слабый шум, связанный с работой частотного детектора. Затем, подключив вольтметр к варикапу и плавно вращая ручку настройки, убедитесь, что напряжение на варикапе изменяется от 0,2 В до 3…3.5 В. Отключите вольтметр и осуществите настройку на УКВ-радиостанции. Если приемник принимает не все радиостанции, то, сжимая или растягивая витки катушки, сместите границы диапазона в нужную область. Указанную операцию необходимо проводить с двумя УКВ-приемниками, один из которых работает в верхнем диапазоне, а другой в нижнем. Причем начинать наладку надо с верхнего УКВ-диапазона. А затем, уже переключив приемник на нижний диапазон, повторять наладку, растягивая или разжимая при этом другую секцию катушки. Поскольку мощности у передатчиков, рассчитанных на диапазон 87,5—108 МГц, ниже, чем у тех, которые работают на 64–73 МГц, то для повышения дальности приема может возникнуть необходимость в увеличении длины антенны. Или потребуется даже наружная антенна, например, телевизионная. Для улучшения чувствительности приемника можно включить резистор сопротивлением 10 кОм между выводами 2 и 4 микросхемы К174ХА34 (резистор на схеме не указан). При этом, правда, будет отключена система бесшумной настройки приемника, но зато чувствительность возрастет примерно в 2 раза. Однако место для этого резистора на плате не предусмотрено, его придется припаять непосредственно к печатным проводникам.
