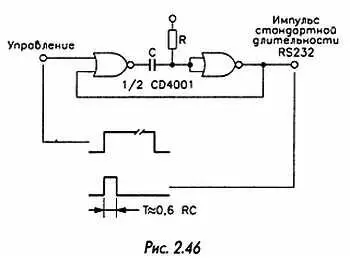

Тот же принцип можно применить и к другим скоростям передачи при соответствующих длительностях импульсов. Если имеется сигнал, отвечающий этому критерию, достаточно преобразовать его в соответствии со стандартом RS232 и передать по линии. В противном случае для задания требуемой длительности импульса можно использовать одновибратор, состоящий из двух логических вентилей (рис. 2.46).

Одновибратор запускается в нужный момент импульсным сигналом или замыканием управляющего контакта. При выборе параметров схемы, определяющих длительность импульса, не следует ориентироваться на время, близкое к максимальному, так как появляется риск наложения сигнала данных на сигналы Stop , что вызовет ошибку передачи.

Использование стандартных соединительных элементов

При передаче данных в соответствии со стандартом RS232 нужны только две линии для однонаправленного соединения и три линии для двунаправленного. Однако фактически существует несколько дополнительных управляющих сигналов, которые редко используются на практике. При отсутствии этих сигналов соответствующие линии нельзя оставлять неподключенными, так как это может привести к появлению ошибочных сигналов. В таком случае нужно соединить между собой несколько выводов стандартного соединительного элемента последовательного интерфейса.

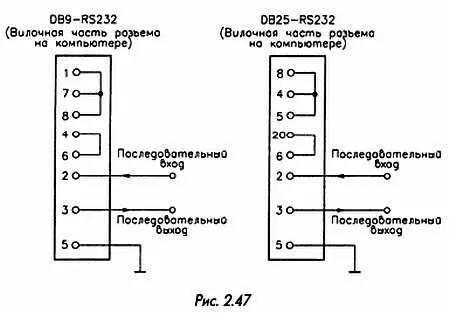

На схемах, представленных на рис. 2.47, показаны некоторые соединения, которые необходимы при использовании разъема DB9 и его более старого аналога DB25.

Соединения выполняются по-разному в зависимости от того, предназначен ли интерфейс для связи двух компьютеров или для связи компьютера с нестандартной схемой. В последнем случае возможны различные варианты подключения, но всегда нужно следить за тем, чтобы вход одного устройства подключался к выходу другого.

ИЗМЕНЕНИЕ НАПРАВЛЕНИЯ ВРАЩЕНИЯ ДВИГАТЕЛЯ

Важное достоинство двигателей на постоянном токе заключается в том, что они могут вращаться в обоих направлениях — в зависимости от полярности питающего напряжения. Благодаря этому радиоуправляемые модели и игрушечные машины могут двигаться вперед или назад, а электрические гайковерты, питаемые от аккумуляторов, завинчивают и отвинчивают гайки.

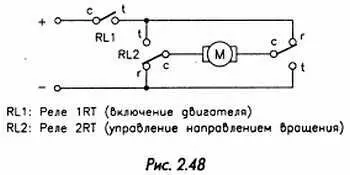

Управление двигателем осуществляется с помощью специального трехпозиционного переключателя или двух реле (рис. 2.48).

Первое реле с одним контактом обеспечивает включение и остановку двигателя. Второе реле, имеющее два контакта, позволяет изменять полярность подаваемого на двигатель напряжения и направление его вращения. Управление реле осуществляется с помощью двух логических сигналов. Отметим, что любители радиоуправляемых моделей все чаще применяют электронные вариаторы, выполняющие аналогичные операции без помощи реле и позволяющие регулировать скорость вращения двигателя.

ИСПОЛЬЗОВАНИЕ СВЕТОДИОДОВ

Подключение к сети 220 В

Светодиоды давно начали использовать в качестве световых индикаторов вместо миниатюрных лампочек накаливания. Как известно, они обладают рядом преимуществ: низким потреблением тока, практически неограниченным сроком службы, малыми размерами.

Для питания светодиодов требуется источник небольшого постоянного напряжения. Кроме этого, необходимо ограничивать потребляемый ими ток до нескольких миллиампер. В противном случае они могут выйти из строя.

Светодиоды часто используются для индикации включения устройства или наличия напряжения в определенной точке схемы. Обеспечить им питание нетрудно, если устройство, в котором они применяются, имеет источник постоянного напряжения. Дело обстоит сложнее, когда источником питания является сеть переменного тока. В этом случае можно воспользоваться простой схемой (рис. 2.49), представляющей собой упрощенный вариант источника питания, в котором для понижения напряжения используется неполярный конденсатор.

Стабилитрон обеспечивает на своих зажимах напряжение 5,6 В, а резистор ограничивает ток до величины, приемлемой для светодиода. Отсутствие фильтрации приводит к появлению колебаний излучения, как правило, не воспринимаемых глазом.

При необходимости можно использовать стабилитроны с другим рабочим напряжением, если сопротивление балластного резистора будет изменено соответствующим образом. Чтобы рассчитать значение этого напряжения, нужно из номинального напряжения стабилитрона вычесть 2 В и разделить результат на требуемый ток. При работе с такой схемой необходимо соблюдать те же правила безопасности, что и для любого устройства, непосредственно соединенного с сетью (не прикасаться к схеме, когда она включена, использовать пластмассовый корпус и т. д.).

Подбор яркости свечения

Прежде чем фиксировать величину резистора, ограничивающего ток в цепи питания светодиода, желательно испытать диод, который будет использоваться, при различных токах (не допуская превышения предельного значения тока для данного прибора). Иногда яркость свечения, обеспечиваемая при сравнительно небольшом токе, может оказаться достаточной для предполагаемого применения. Выбор пониженного тока позволяет оптимизировать общее потребление энергии схемой, что особенно важно, когда источником питания является батарейка или аккумулятор.

Определение полярности выводов

Светодиоды, как и все полупроводниковые диоды, имеют различающиеся выводы (анод и катод), требующие определенной полярности рабочего напряжения. Но в некоторых случаях установить расположение выводов непросто из-за отсутствия единого стандарта на маркировку. Например, не всегда можно полагаться на разные длины выводов или на их внешний вид. Попытки определить тип электродов, рассматривая внутренность прозрачного корпуса светодиода, также не всегда приводят к успеху.

Для определения полярности выводов следует использовать мультиметр в режиме измерения сопротивления. Прежде всего нужно сопоставить цвет используемых проводов с полярностью напряжения на выходных гнездах прибора. При инверсном подключении мультиметр не даст никаких показаний: сопротивление диода слишком велико. При правильной полярности поданного напряжения (отрицательный полюс источника соединен с катодом) обычно индицируется значение 1600 или 1800 Ом и наблюдается слабое свечение. Когда применяются однотипные светодиоды, достаточно установить полярность выводов для одного из них.
