Когда давление убирают, заряд опять распределяется равномерно по объему материала. Возникающее напряжение мало и его необходимо усилить для того, чтобы использовать. Пьезоэлектрический эффект используется в кристаллических микрофонах, в головках звукоснимателей проигрывателей пластинок и в кварцевых генераторах (рис. 3-10, 3-11).

Рис. 3-10. Кристаллический микрофон.

Рис. 3-11. Схематическое обозначение пьезоэлектрического кристалла.

Заметим, что при получении напряжения такими способами справедливо также и обратное: напряжение может использоваться для получения магнитного поля, стимулирования химических реакций, выработки света, тепла и создания давления. Получение магнитного поля происходит в электромоторах, громкоговорителях, соленоидах и реле. Химические реакции происходят при электролизе и гальваническом нанесении покрытий. Свет испускается электролампочками и другими оптоэлектронными устройствами. Тепло производится нагревательными элементами в печах, утюгах и паяльниках. Приложенное напряжение может заставить кристалл деформироваться или совершать колебания.

3–1. Вопросы

1. Перечислите шесть основных источников напряжения.

2. Какой способ получения напряжения является основным?

3. Какой способ получения напряжения является вторым основным?

4. Почему солнечные элементы не используются широко для получения напряжения?

Как говорилось в предыдущем параграфе, элемент содержит положительный и отрицательный электроды, разделенные раствором электролита. Батарея— это комбинация двух или более элементов. Существует два основных типа элементов. Элементы, которые не могут быть перезаряжены, называются первичными элементами. Элементы, которые могут перезаряжаться, называются вторичными элементами.

Примером первичного элемента является сухой элемент (рис. 3-12).

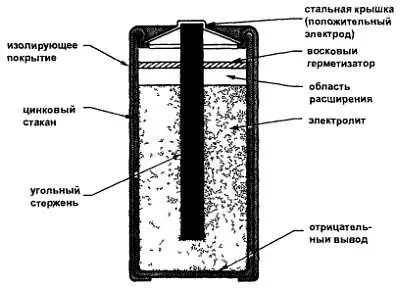

Рис 3.12. Внутреннее устройство сухого элемента

Элемент этого типа не является в действительности сухим. В качестве электролита он содержит влажную пасту. Уплотнитель предотвращает вытекание пасты при наклоне и переворачивании элемента. Электролитом сухого элемента является раствор хлорида аммония и двуокиси марганца. Электролит растворяет цинковый электрод (корпус элемента), оставляя в цинке избыток электронов. По мере протекания тока через элемент, цинк, хлористый аммоний и двуокись марганца разлагаются на воду, двуокись марганца, аммоний и хлористый цинк.

Угольный стержень (центральный электрод) отдает электроны, которые собираются на цинковом электроде. Элементы этого типа, названные элементами Лекланше, имеют напряжение не более 1,75-1,8 вольт, когда они свежие.

Элемент Лекланше общего назначения имеет плотность энергии примерно 66 ватт-часов на килограмм. По мере использования элемента химическая активность уменьшается, и в конце концов ток прекращается. Если элемент долго не использовался, электролитическая паста высыхает, срок его хранения около двух лет. Выходное напряжение элементов этого типа полностью определяется материалами, используемыми для электролита и электродов. Элементы типа АА, типа С, типа D и сухой элемент № 6 (рис. 3-13) сконструированы из одинаковых материалов и, следовательно, имеют одинаковое напряжение.

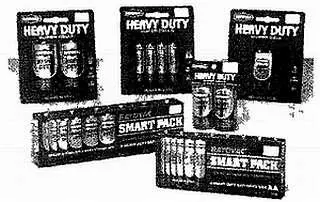

Рис 3-13. Примеры широко используемых сухих элементов

Необходимо заметить, что хотя элемент Лекланше часто относят к угольно-цинковым элементам, уголь не принимает участие в химической реакции, производящей электричество.

Щелочные элементы получили свое название потому, что в них в качестве электролита используется гидроокись калия (КОН). Внешне щелочные элементы очень похожи на угольно-цинковые. Однако внутреннее устройство щелочного элемента значительно отличается (рис. 3-14).

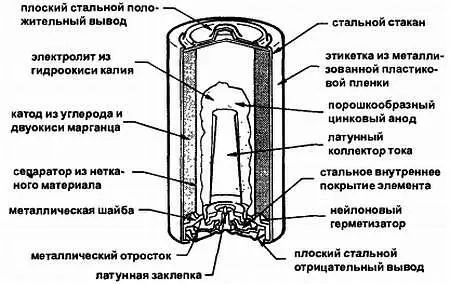

Рис. 3-14. Внутреннее устройство щелочных элементов. Катод окружает анод.

Щелочные элементы имеют напряжение при разомкнутой цепи примерно 1,52 вольта и плотность энергии около 40 ватт-часов на килограмм. Щелочные элементы могут использоваться в более широком диапазоне температур, чем угольно-цинковые. Щелочные элементы лучше работают при умеренных и высоких токах и сохраняют работоспособность более длительное время.

Литиевые элементы (рис. 3-15) имеют более высокие эксплуатационные свойства благодаря литию.

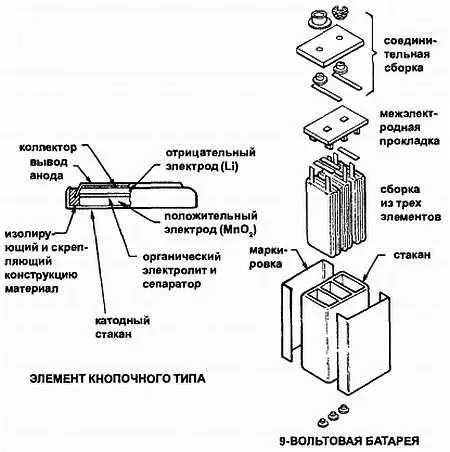

Рис. 3-15. Литиевые элементы обладают исключительно высокой плотностью энергии.

Литий сильно взаимодействует с водой. Конструкция литиевого элемента использует литий, двуокись марганца (МnO 2) и перхлорат лития (LiClO 4) в органическом растворителе (вода не может быть использована). Выходное напряжение литиевого элемента примерно 3 вольта. Литиевые элементы являются очень эффективными с плотностью энергии около 200 ватт-часов на килограмм. Наибольшее преимущество литиевых элементов в их исключительно долгом сроке хранения — от 5 до 10 лет.

Вторичные элементы — это элементы, которые можно подзаряжать приложением обратного напряжения. Примером является кислотно-свинцовая батарея, используемая в автомобилях (рис. 3-16).

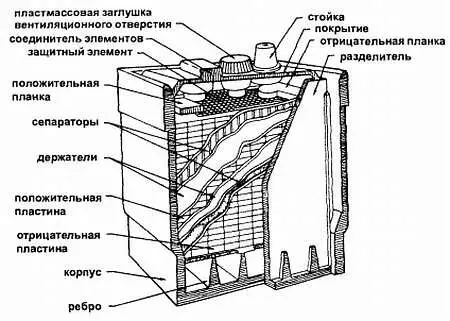

Рис. 3-16. Пример вторичного элемента (в разрезе).

Она изготовлена из шести 12-вольтовых вторичных элементов, соединенных последовательно. Каждый элемент имеет положительный электрод из двуокиси свинца (РЬО 2) и отрицательный электрод из пористого свинца (РЬ). Электроды разделены пластиком или резиной и погружены в раствор электролита, состоящего из серной кислоты (H 2SO 4) и дистиллированной воды (Н 20). Когда элемент разряжен, серная кислота взаимодействует с окисью свинца и пористым свинцом, превращая их в сульфат свинца, а электролит в воду. При перезарядке элемента применяется источник постоянного тока с напряжением большим, чем вырабатывает элемент. При протекании тока через элемент электроды превращаются опять в двуокись свинца и пористый свинец, а электролит опять превращается в серную кислоту и воду. Элементы этого типа также называются жидкостными элементами.
