Александр Кульский - КВ-приемник мирового уровня? Это очень просто!

«Н»:Ты снова рисуешь схему?

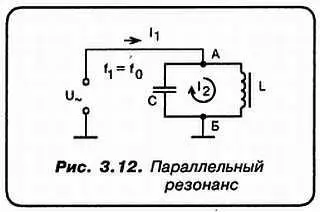

«А»:А куда деваться (см. рис. 3.12)?

Здесь колебательный контур включен непосредственно в состав некоторой внешней цепи. Обрати внимание, Незнайкин, что в этом случае, когда частота внешнего генератора f 1совпадает с собственной частотой контура, последний представляет собой ЗНАЧИТЕЛЬНОЕ РЕАКТИВНОЕ СОПРОТИВЛЕНИЕ для ВНЕШНЕЙ ЦЕПИ!

«Н»:Но при этом ВНУТРИ контура LC реактивное сопротивление МАЛО!?

«А»:Да, конечно!.. Дело в том, что за каждый период собственных колебаний контур LC теряет МАЛУЮ часть запасенной в нем энергии! Следовательно, этот контур будет потреблять из ВНЕШНЕЙ цепи ТОЛЬКО такую часть энергии, которая идет на компенсацию потерь за этот период! А это — очень незначительная величина! И она тем меньше, чем больше добротность контура Q !

«Н»:То есть, если я верно понял, на резонансной частоте по отношению ко ВНЕШНЕЙ ЦЕПИ контур является БОЛЬШИМ СОПРОТИВЛЕНИЕМ, причем тем большим, чем больше его добротность?

«А»:Абсолютно точно! Но есть и еще одно исключительно важное следствие! Не догадываешься, какое именно?

«Н»:Может быть (см. рис. 3.12) что мы можем написать:

I 2= I 1Q

Так или нет?

«А»:Замечательно! Ну а что ты скажешь относительно напряжения?

«Н»:У меня создалось впечатление, что напряжение на зажимах А и Б контура… может превысить напряжение генератора!

«А»:И ты не ошибся! Оно превышает на частоте собственного резонанса подводимые извне колебания по амплитуде в Q раз!

«Н»:То есть колебательный контур УСИЛИВАЕТ частоту, равную его резонансной в Q раз?

«А»:Да! Но если во внешней цепи будут протекать токи, частоты которых не совпадают с резонансной, то они не создадут на зажимах контура сколько-нибудь заметного напряжения! Поэтому РЕЗОНАНСНЫЙ КОНТУР ОБЛАДАЕТ ЧАСТОТНОЙ ИЗБИРАТЕЛЬНОСТЬЮ!

«Н»:Я уже дошел до кондиции, как того и хотел герой «Бриллиантовой руки». Всю впитанную (с кровью) информацию я должен осмыслить. В общем «принять ванну и выпить чашечку кофе»…

«А»:Мы кое-что успели сегодня, дружище!

«Незнайкин»:Наконец-то ты вновь удостоил меня аудиенции!..

«Аматор»:О милорд, какой изысканный стиль! Ты случайно не перечитал «Трех мушкетеров», пока мы не виделись?

«Н»:Ты почти угадал — «Одиссею капитана Блада»!

«А»:Я так и понял по твоему высокому слогу! Кстати, я тоже очень уважаю книги о капитане Бладе! Но благородный и великолепный пират жил в буколическую эпоху! Когда медленное считалось быстрым!

«Н»:Что ты хочешь сказать?

«А»:В те времена новости из Америки в Европу шли, вернее плыли, месяцами! Скорость доставки информации была равна скорости хода каравеллы или галеона!..

«Н»:В то время как сейчас для этого достаточно секунд!

«А»:Долей секунды, дружище, долей секунды! И все благодаря свойствам… открытого колебательного контура!

«Н»:Какого это — открытого? Простите, сэр! Следующий раз захвачу словарь, сэр!

«А»:Хороший (в буколические времена говорили — добрый) учебник или пособие по радиотехнике помогло бы тебе больше! ОТКРЫТЫЙ КОНТУР — это просто техническое название для ПЕРЕДАЮЩЕЙ и ПРИЕМНОЙ антенн!

«Н»:То есть мы сейчас вплотную подошли к вопросу о возникновении, распространении и возможности ПРИЕМА РАДИОВОЛН!?

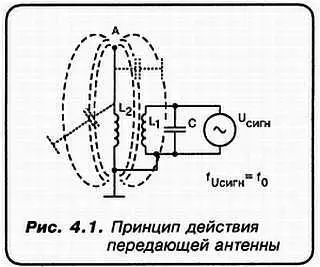

«А»:Да пора уж! Представь себе, что мы преобразовали колебательный контур таким образом, что он принял следующий вид (см. рис. 4.1).

Здесь, фактически, мы имеем не один, а два колебательных контура. Первый — это контур, образованный С и L 1, резонансная частота которого f 0равна частоте генератора U сигн. Обмотки L 1и L 2связаны индуктивно. Поэтому во втором контуре также возникают колебания с частотой f 0…

«Н»:Относительно первого контура вопросов не имеется. Но вот где ты увидал второй контур? Я лично вижу только обмотку L 2!

«А»:Но ты не можешь не видеть, что верхний конец L 2 переходит в некий проводник, который оканчивается точкой А ?

«Н»:Вижу… Но что дальше?

«А»:А то, что это и есть второй, открытый колебательный контур! Его емкость является распределенной. То есть она образована как бы из множества малых емкостей между различными точками антенны и землей!

«Н»:Выходит, что L 2входит в состав ЦЕПИ АНТЕННЫ?

«А»:Ну конечно! А упомянутый уже вертикальный проводник — это ни что иное, как антенный штырь! Его длина может варьироваться в разных случаях от нескольких сантиметров до сотен метров! Да и само устройство антенны в реальности может быть исключительно сложным по своей конструкции!

«Н»:Но если это и есть антенна, то она должна каким-то образом принимать близкие и далекие радиостанции. Разве нет?

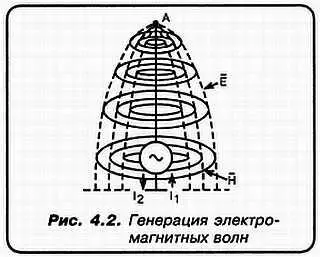

«А»:Верно! Однако в данном случае она не принимающая, а передающая. Попробуем представить себе, что при этом происходит… Видишь, на рис. 4.2 я изобразил только непосредственно антенну и то в очень упрощенном виде?

«Н»:А что представляют из себя концентрические кольца, параллельные земле и названные тобой Н ¯, а также «серпантин*, обозначенный, как Е ¯? И почему, если я правильно понял, они носят ВЕКТОРНЫЙ ХАРАКТЕР!?

«А»: E ¯ — это вектор напряженности электрического поля. Соответственно Н ¯ — вектор напряженности магнитного поля. Знак вектора дает нам ясно понять, что эти поля могут быть ориентированы относительно поверхности земли под самыми различными углами.

Но вот между собой они ВСЕГДА взаимоперпендикулярны! Но на рисунке присутствуют еще и токи I 1и I 2.Ты мне не скажешь, что они из себя представляют?

«Н»:Очевидно, под воздействием не показанного здесь первичного контура, вдоль по длине антенного штыря циркулируют токи I 1и I 2, представляющие собой перемещение, посредством индукции, электрического заряда то в направлении ОТ земли к точке А , то в ОБРАТНОМ! Естественно, с частотой f 0!

Выходит, в точке А то наблюдается «избыток» электронов, то их «недостаток»! В пользу моих слов говорит и тот факт, как при этом направлены силовые линии электрического поля…
