Александр Кульский - КВ-приемник мирового уровня? Это очень просто!

«А»:А про наши бедные уши ты подумал? Ведь при росте амплитуды сигнала с антенного входа всего на один порядок, на входе детектора сигнал должен был бы достичь уровня 12 вольт, а то и больше! Вообрази на секунду, какие нелинейные искажения создаст подобный сигнал на выходе усилителя мощности звуковой частоты (УМЗЧ)! И каково придется слушателю?

«Н»:Но ведь у нас предусмотрен этот случай?

«А»:Ну, а как же? Ведь вся эта возня с АРУ затеяна именно для того, чтобы подобная ситуация оставалась только плодом нашего буйного воображения.

В самом деле, возросший уровень сигнала промежуточной частоты немедленно нарушит баланс моста. При этом на выходе ДУ появится положительный потенциал, который приведет к генерации соответствующего тока в нагрузке ИТУН.

«Н»:А это будет причиной падения напряжения на резисторе R72…

«А»:…И немедленного уменьшения, запирающего полевые транзисторы аттенюатора, потенциала на их затворах. Что приведет к уменьшению амплитуды сигнала непосредственно на входе УПЧ2. А это ЭКВИВАЛЕНТНО самому радикальному понижению коэффициента усиления (передачи) всего тракта ПЧ2.

«Н»:Вот и нет никакой перегрузки на выходе. И ничего не напрягает чрезмерно наши уши!

«А»:Ну разве что какая-либо нежелательная информация, которую ты «подцепил» на антенну своего учебно-экспериментального… Но даже она прозвучит, с точки зрения акустики, с минимальными нелинейными искажениями…

«Н»:Единственное утешение. Но мне кажется, что вся эта схема будет отрабатывать свой хлеб ПРИ ЛЮБОЙ, даже достаточно малой величине сигнала с выхода ПЧ2. Разве нет?

«А»:Все в наших руках, как сказал однажды какой-то пират, направляя свой бриг во время шторма прямо на скалы… Во-первых, мы вполне можем так отбалансировать диодный мост, что создадим некоторый запас запирающего напряжения. Тогда, для того, чтобы привести цепь ИТУН в действие, нужно, чтобы амплитуда несущей сигнала на выходе УПЧ2 в определенный момент стала выше порога. То есть мы можем реализовать ЗАДЕРЖАННУЮ АРУ. Во-вторых, потенциал, который приложен к затворам VT6 и VT7 — заведомо несколько превышает порог запирания. Тем самым и в этом случае у нас имеется определенный запас регулирования. Так что представленная схема, будучи весьма эффективной, дает полную свободу для творческого выбора порога срабатывания системы АРУ.

«Н»:А вот такие УПЧ, охваченные АРУ, как-то количественно характеризуются?

«А»:Еще бы! Говорят о таком параметре, как ГЛУБИНА АРУ. Должен заметить, что рассмотренная нами схема, в этом отношении выглядит весьма достойным образом. Ее глубина АРУ, как утверждает Спец, достигает 66 дБ/6 дБ. И даже несколько выше.

«Н»:А что это означает, если от шибко технического термина ДЕЦИБЕЛ перейти к общедоступным «разам»?

«А»:Вообще недурственно тебе было бы приобщиться к пользующимся заслуженным почетом, уважением и международной популярностью; официальным техническим терминам. Но если уж ты так настаиваешь (только по старой дружбе), спешу сообщить, о чем сие соотношение говорит… Так вот, при изменении сигнала на входе второй ПЧ в 3000 раз (имеется в виду его возрастание от некоторой минимальной рабочей величины), сигнал на выходе УПЧ2, возрастет только в 3 раза! Но ведь ты понимаешь, что реально сигнал может возрасти не более, чем в 500 раз. Поэтому выходной сигнал на выходе УПЧ, практически, не изменится!

«Н»:Вот это здорово! Но мы «оставили за бортом» еще несколько моментов.

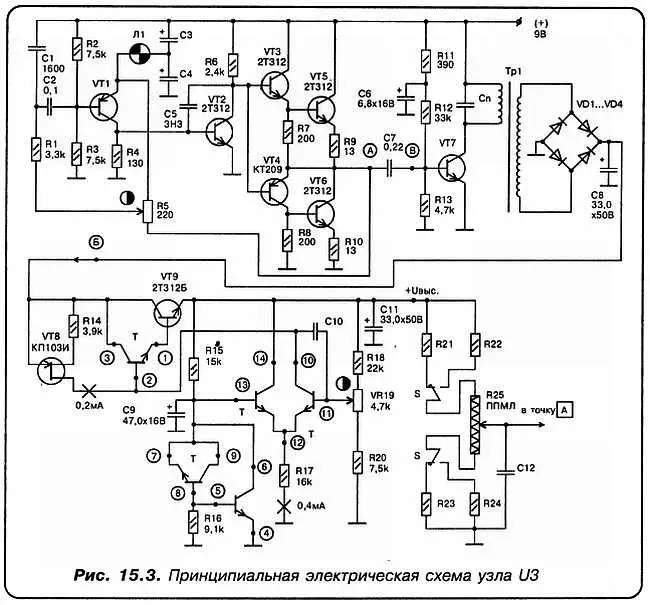

«А»:Помню-помню. Как же, узел U3? Вот он, долгожданный, на рис. 15.3.

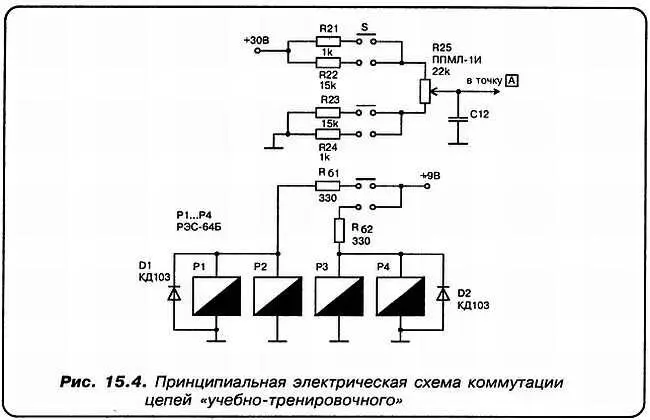

Кстати, заметим, что, хотя мы решили ограничиться только двумя диапазонами, забывать об их коммутации все равно нельзя. А нам следует переключать не только герконовые реле, но о многооборотный резистор ППМЛ (R25). Так что я привожу полную схему коммутации для «учебно-тренировочного» (рис. 15.4). Теперь возвращаемся к узлу U3.

«Н»:Такой сложный?… Что же ты молчишь? И почему у тебя такой меланхолически-философский вид? Ты устал от разъяснений?

«А»:Я просто, как говорят, слегка «задумался о высоком»… И виной тому — твои навязчивые мысли о сложности! Якобы присутствующей на предложенной тебе схеме. Между тем, дорогой Незнайкин, можешь поверить моему скромному опыту. Тем более, что он опирается на значительно больший опыт Спеца. Так вот, этот опыт говорит — бояться следует не столько схем «средней» сложности, сколько схем «ПРОСТЫХ»! Порой именно «простые» схемы скрывают в себе настоящие сложности! Но об этом мы поговорим в следующий раз.

«Незнайкин»:Добрый день, дорогой Аматор. Мне не терпится продолжить нашу беседу-путешествие по схеме KB-приемника, который мне уже просто не терпится построить. Я бодр, сосредоточен и готов к восприятию новой информации.

«Аматор»:Добавь — такой нужной и полезной. После этой твоей блестящей демонстрации самовнушения мне ничего не остается другого, кроме как приступить к обсуждению принципиальной электрической схемы узла U3. У тебя снова вопрос?

«Н»:Я просто подумал о том, что, может быть, вместо «электронного» решения, прибегнуть к более простому?

«А»:Ну ты меня просто заинтриговал! Но что ты имеешь в виду, говоря о «более простом решении»?

«Н»:Может быть просто набрать несколько маленьких батареек от часов, соединить их последовательно, да и получить эти самые (+ 30 вольт)? Ведь ВАРИКАПЫ, как я полагаю, тока почти не потребляют? Значит, батареек хватит надолго. Чему это ты так улыбаешься?

«А»:Знаешь, я как-то предложил то же самое Спецу. Представь себе, он тоже развеселился. И сказал, что если бы не пара моментов, то по этому пути, пожалуй, можно было бы пойти.

«Н»:Мне не терпится узнать, что это за «моменты»!

«А»:Первый из них заключается в том, что, хотя сами ВАРИКАПЫ, действительно, тока не потребляют (пара микроампер не в счет), но есть компонент и более прожорливый. Который, как раз, ток потребляет. Я имею в виду МНОГООБОРОТНЫЙ РЕЗИСТОР.

«Н»:Ну это уже совсем просто! Нужно взять резисторы, имеющие высокое сопротивление, вот и все! Скажем, один мегом!..

«А»:Да нет, не все. Ведь при этом резко возрастут шумы. Увеличатся механические требования к ползунку. Как следствие, возрастет уровень помех. Вот почему оптимальный номинал этого резистора — не свыше 47 килоом. А еще лучше — 22 килоома. При этом сквозной ток через многооборотный резистор возрастает. И в нашем случае будет равен, примерно, 1,5 миллиампер. А это для часовых батареек, согласись, многовато. Не надолго их хватит.
