«Н»:А если точно такого кольца добыть не удастся?

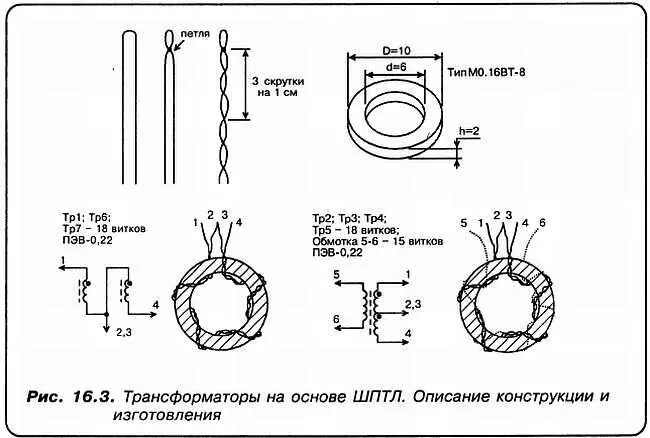

«А»:Тогда могу посоветовать применить кольца из высокочастотного феррита марки 50ВЧ2. Количество витков то же самое. Если размеры кольца соответствуют приведенным на рис. 16.3, разумеется.

«Н»:У нас остался невыясненным еще один компонент.

«А»:Ты имеешь в виду трансформатор преобразователя напряжения? Он, должен заметить, может быть реализован по-разному. Однако наиболее предпочтительным является его намотка на кольце из никель-цинкового феррита марки 600НН или 1000НН типоразмера К16,0x8,0x6,0. Первичная обмотка содержит в себе 80 витков ПЭВ-2-0,18. Вторичная — 300 витков ПЭВ-2-0,1.

«Н»:Какие-нибудь дополнительные рекомендации по этому трансформатору имеются?

«А»:Ну конечно! Прежде всего рекомендую превратить, с помощью надфиля с алмазным покрытием, прямоугольное сечение кольцевого сердечника в некое подобие овала. В противном случае, при намотке, возможно повреждение острой ферритовой гранью изоляции эмалевого провода. А это приведет к неработоспособности трансформатора. Поэтому здесь стоит проявить терпение и аккуратность.

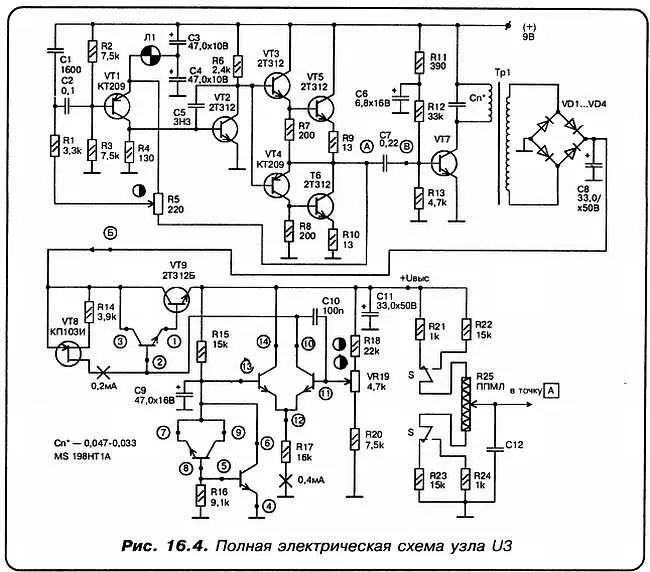

«Н»:Я забыл спросить тебя о частоте преобразования узла (рис. 16.4).

«А»:Она невелика — около 10 кГц. Так что при работе преобразователя, ты, приблизив ухо к узлу U3, сможешь убедиться в его работоспособности, услышав тончайший писк, подобный комариному. Более того, если в этом писке будет прослушиваться некая хрипотца, можно заранее сказать (еще до контроля формы сигналов на осциллографе), что режим работы преобразователя не оптимальный. Да и недостаточно высокое выходное напряжение подтвердит правильность этого вывода.

«Н»:А что можно сказать по вопросу настройки приемника?

«А»:ГПД можно отладить отдельно. С помощью обычного цифрового частотомера и осциллографа. Правильно собранный ГПД начинает работать сразу. И тогда вся настройка сводится к следующему. Оптимальный режим задающего генератора ГПД подбирают путем регулирования потенциометра R42 (см. рис. 15.2). При этом следует отпаять вторичную обмотку ШПТЛ ТрЗ и проконтролировать выходной сигнал ГПД путем подачи его на вход осциллографа и цифрового частотомера.

«Н»:Ну, а кварцованный генератор?

«А»:Ты имеешь в виду гетеродин D2? Здесь дело обстоит еще проще. Этот гетеродин, опять-таки при правильной сборке, начинает работать сразу. При этом в его конструкции применены две катушки индуктивности, намотанные на каркасах Тип 2. До заполнения.

«Н»:Но катушка ЗГ гетеродина D2 имеет отвод. Где он расположен?

«А»:Ровно посередине катушки. В таком случае говорят, что коэффициент ее включения равен 0,5.

«Н»:Я вижу, что можно, наконец, приступать к постройке приемника.

Постой-постой, а что ты имел в виду, когда еще в самом начале нашей беседы, когда мы еще только приступили к рассмотрению схемы этого «учебно-тренировочного» KB-приемника, говорил о НЕОЧЕВИДНЫХ преимуществах его принципиальной схемы?

«А»:Ну у тебя и память… Но вопрос задан вполне своевременно. Так вот, самое главное неочевидное преимущество данной схемы заключается в том, что схемотехнические особенности ее узлов приведены в максимальное соответствие с особенностями схемотехники БОЛЬШОГО ПРИЕМНИКА с преобразованием «вверх»! Поэтому, занимаясь отладкой данного приемника, ты осваиваешь определенный уровень электроники, так необходимый в дальнейшем.

«Н»:Дорогой Аматор, в таком случае, я говорю тебе — до свидания и, одновременно, большое спасибо за помощь и разъяснительную работу, которую ты провел с немалым успехом. А сейчас я спешу приступить к монтажу и пайке!

«А»:Не считаю себя вправе сдерживать твой творческий порыв! У тебя до возвращения Спеца, на все про все осталась неделя. В добрый час, дружище!

«Спец»:Итак, дорогие друзья, я в большом затруднении…

«Аматор»:Слишком о многих типах микросхем нужно говорить?

«С»:Это тоже…Но, как это ни странно, из большого количества специализированных, предназначенных именно для применения в радиоприемниках, серий микросхем, выпускаемых промышленностью еще со времен СССР, использовать ПРАКТИЧЕСКИ НЕЧЕГО!..

«А»:Ничего себе дела… Объяснитесь, Спец, как это возможно?

«С»:Вот смотри… Основные имеющиеся серии — это: 237; 224; 174; 175. Каждая из них насчитывает не менее десятка различных типов микросхем.

Но серии 224 и 237 — устарели безнадежно! 174 и 175 — хороши для телевизионных приемников и аудиомагнитофонов! Но для построения высокочувствительного достаточно современного радиоприемника с преобразованием «вверх» — они не являются оптимальными!

«Незнайкин»:То есть в нашем радиоприемнике не будет микросхем?

«С»:Напротив, будут! И в немалом количестве. Но в соответствующих узлах и в соответствующих режимах! А потому начнем наше повествование о микросхемах с… ОПЕРАЦИОННЫХ УСИЛИТЕЛЕЙ.

«Н»:Я слышал о них много интересного. Но вплотную с ними дела пока что не имел. Хотя в «учебно-тренировочном» они и применены, но узлы с ОУ все равно отлаживал Аматор…

«С»:Можешь считать, что это славное время наступило! Немного истории…

Собственно операционный усилитель был изобретен Филбриком в 1938 году. Но этот ламповый, громоздкий прибор был не столько изобретением схемы, сколько разработкой принципа. Филбрик, а позднее Ловелл, показал, что при нечетном числе ламповых каскадов высокого усиления, создающих требуемый фазовый сдвиг между входом и выходом, передаточную функцию схемы можно задать ВСЕГО ДВУМЯ внешними компонентами!

«А»:Говорят, что операционные усилители (или ОУ) — самые распространенные микросхемы аналоговой техники.

«С»:Эти слухи документально правдивы! В 1965 году Видлар разработал первый, пригодный для практического использования ИНТЕГРАЛЬНЫЙ ОУ типа μА709 фирмы FAIRCHILD. Ему были присущи некоторые недостатки, что сдерживало его широкое применение. Перейдя в фирму National, Видлар разработал более совершенный ОУ типа LM301.

Но инженеры фирмы FAIRCHILD разработали новый ОУ, обладающий внутренней частотной коррекцией, в результате чего упростился процесс регулировки сдвига. Поскольку новый ОУ типа μА741 действительно не требовал в большинстве случаев иных компонентов, кроме тех, которые формируют цепь обратной связи, то ОУ именно этого типа почти мгновенно распространился по всему миру! Их производят сотни полупроводниковых фирм СОТНЯМИ МИЛЛИОНОВ штук!
