«А»:Ну да, мы ведь говорили о р-i-n -диодах… Но еще никак не комментировали пригодность для этой цели ОПТРОНОВ. Мне также приходилось встречать схемы очень простых, но эффективных ВЧ-аттенюаторов, представляющих из себя Т-образное включение резисторов, которые можно подключать в ВЧ-цепи также с помощью контактов реле. Так какой же принцип выбрать?

«С»:Оптроны для этой цели не годятся только из-за того, что минимальное сопротивление их резисторного элемента составляет СОТНИ ОМ. А в ВЧ-цепях необходимы значительно меньшие величины.

«А»:В идеале, близкие к нулю?

«С»:В идеале, ДА!

«Н»:А почему, в конце-концов, не применить схему на р-i-n -диодах? Что, там настолько сложная схема управления?

«С»:Схема, как схема! Основные сомнения относительно р-i-n -диодов возникают только тогда, когда речь заходит об их линейных свойствах по отношению к ВЧ-сигналу. Особенно в том случае, если ВЧ-сигнал имеет достаточно большую амплитуду…

«А»:Но релейные, простые аттенюаторы могут работать только в двух режимах. Или включен, или не включен! А если включен, то ослабляет входной сигнал в определенное число раз. В то время как р-i-n -диоды позволяют ПЛАВНО регулировать величину сигнала! Они, следовательно, хорошо поддаются непрерывному регулированию!

«С»:В том то и дело! Ведь мы, применяя простейший аттенюатор, должны выбирать одно из двух. Или мы просто выводим на панель управления приемника тумблер, посредством которого осуществляем включение Т-образного (или П-образного) резисторного делителя в те моменты, когда, как нам кажется, это требуется.

Или же мы вводим дополнительную электронную систему, которая сама управляет моментом включения — выключения аттенюатора, но если уровень входного сигнала будет колебаться как раз на грани срабатывания автоматики, то слушать станцию будет очень неприятно.

«Н»:Так как же поступить?

«С»:Я предлагаю следующее.

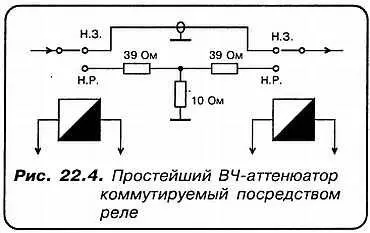

Вот здесь я привожу схему простейшего аттенюатора. Если вы не захотите экспериментировать — примените именно ее! Как самый простой вариант. В этом случае управление аттенюатором осуществляется вручную или автоматически с помощью реле типа РЭС-49 или РЭС-80 (рис. 22.4).

«А»:Ну, а второй вариант, с использованием р-i-n -диодов?

«С»:Этот вариант мне лично представляется даже более предпочтительным. Используя достаточно простой р-i-n -аттенюатор, на диодах типа КА-509А, можно добиться очень неплохих результатов. Так я, в свое время, проводил подобные эксперименты. В диапазоне частот, соответствующем КВ.

«Н»:А как относительно их нелинейных свойств?

«С»:Имеются в виду р-i-n -диоды? Должен сказать, что уже при токе управления 4–5 мА, р-i-n -диоды типа КА-509А имеют ничтожное прямое сопротивление. При этом НИКАКОГО искажения формы входного сигнала я не наблюдал!

«А»:А какова была максимальная амплитуда входных сигналов в ваших экспериментах?

«С»:Около 300 милливольт! Большие сигналы меня просто не интересовали!

«А»:Ну, а как насчет пределов регулировки?

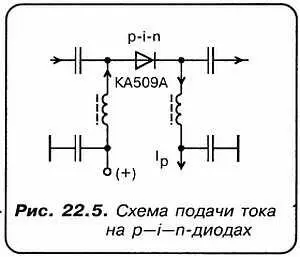

«С»:Все зависит от тока управления. При его уменьшении до нуля, во всех участках KB-диапазона наблюдалось почти полное непрохождение сигнала. Поэтому, входной аттенюатор для нашего приемника будет иметь следующую принципиальную схему (рис. 22.5).

«А»:А что представляет из себя схема управления?

«С»:Мы займемся ею несколько позднее. Вот теперь-то и настала пора определиться со схемой малошумящего широкополосного усилителя высокой частоты.

Именно с обсуждения этого вопроса и начнется наша следующая встреча.

«Аматор»:Готовясь к сегодняшней беседе, мы с Незнайкиным пересмотрели массу литературы, касающейся усилителей радиочастоты.

«Спец»:Может поделитесь и со мной полученными знаниями?

«Незнайкин»:Ну, прежде всего, во многих книгах вместо понятия «усилитель высокой частоты» или УВЧ, фигурирует УСИЛИТЕЛЬ СИГНАЛЬНОЙ ЧАСТОТЫ — УСЧ. Или также УСИЛИТЕЛЬ РАДИОЧАСТОТЫ — УРЧ.

«С»:Дельно подмечено. Хотя, в сущности, это всего лишь игра в терминологию. Тем не менее, мы примем это во внимание. Итак?…

«А»:В УСЧ в области умеренно высоких частот наибольшее распространение получили схемы с общим эмиттером (ОЭ). Это в том случае, если применяются биполярные транзисторы. Если используются FET, то их адекватным включением является схема с общим истоком (ОИ). Как уже говорилось ранее, схемы с ОЭ или ОИ позволяют получить НАИБОЛЬШЕЕ усиление по мощности.

Можно использовать как германиевые, так и кремниевые транзисторы. Последние более экономичны и стабильны при повышенных температурах.

«С»:Согласен, но есть и еще один нюанс. Новые разработки германиевых транзисторов почти не проводятся, а вот кремниевых — сколько угодно.

«А»:Но в литературе, в основном, приведены схемы селективных или избирательных усилителей, нагрузкой которых являются перестраиваемые по частоте колебательные контура. Это поясняется тем, что необходимо обеспечить высокую чувствительность радиоприемного устройства за счет предварительного усиления полезного сигнала и его частотной селекции от помех.

«С»:Все это так. И в то же время, как говорил Шельменко-денщик: «трошечки, да не так!»

Действительно, до сих пор применение высокоселективных усилителей сомнений не вызывало (и не вызывает). Во многих случаях… А вот в приемниках с ПРЕОБРАЗОВАНИЕМ ВВЕРХ дело обстоит ИНАЧЕ. Здесь нужен именно ШИРОКОПОЛОСНЫЙ входной усилитель. При этом, что совершенно естественно, МАЛОШУМЯЩИЙ и с хорошим ДИНАМИЧЕСКИМ ДИАПАЗОНОМ. И в то же время, попытка применить для этого АПЕРИОДИЧЕСКИЕ усилители обычного типа с резисторной нагрузкой; кроме разочарования и досады, других сколько-нибудь положительных эмоций у разработчиков так и не вызвала!

«А»:Получается, что ни селективные, ни апериодические усилители для этого не годятся?

«С»:Резистивные УСЧ (УРЧ, УВЧ) используются в диапазонах ДВ и СВ…

Но не волнуйтесь, друзья мои, все вовсе не так плохо! Как любит говорить один мой знакомый философ: «… если тебе предлагают на выбор, одно из двух… выбирай третий путь!» Так и в радиотехнике. Техническая мысль не дремала!
