«А»:Исходи из того, что нужны ДВЕ обмотки по 15 вольт и одна на 10 вольт!

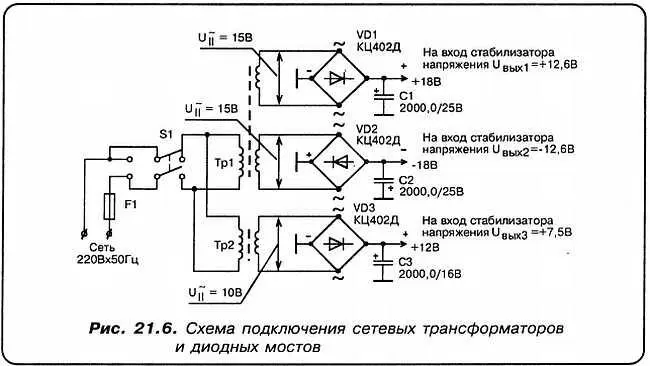

«Н»:Но на принципиальной схеме (рис. 21.6) я вижу нечто ИНОЕ? На входах двух стабилизаторов 18 вольт и на входе третьего — 12 вольт?

«А»:Все учтено могучим ураганом! Входные конденсаторы «поднимают» напряжение обмотки, примерно, в 1,3 раза! Но из вновь полученного значения следует вычесть величину несколько превышающую один вольт. Это напряжение теряется на выпрямительных диодах. Как легко убедиться, напряжение на входе первых двух стабилизаторов при этом и будет составлять около 16,5 вольт. А с учетом падения напряжения на активном сопротивлении выходных обмоток — 16 вольт!

«С»:То есть именно то, что и требуется! А теперь следует определиться в токах. Учтите, что максимально допустимая мощность для тора с габаритами 50x20x10 мм составляет 25 ватт!

«А»:А хватит ли этого? Давайте прикинем. Две обмотки по 16 вольт на 0,4 ампера каждая, это 2x15x0,4 = 12 ватт. Одна обмотка на 10 вольт и 0,4 ампера — это 10x0,4 = 4 ватта. Итого: 12 + 4 = 16 ватт!

«С»:Обратите внимание, что тороидальный трансформатор весит в два — три раза меньше, чем адекватный ему по мощности обычного исполнения. И еще одно — КПД тороидального трансформатора обычно не менее 99 процентов! Кроме того, он допускает домотку обмоток, что в трансформаторе обычного типа сделать весьма проблематично!

«Н»:Ну, я для себя вопрос однозначно решил в пользу тора! А вот что относительно количества витков и диаметра провода?

«А»:Поскольку первичная обмотка содержит 10 витков на один вольт, то вторичная — тоже! Откуда следует, что: ВТОРИЧНЫЕ ОБМОТКИ 1 и 2 трансформатора Tp1 содержат по 140 витков. А вторичная обмотка Тр2 содержит 100 витков.

Что касается типа обмоточного провода, то самым подходящим будет являться ПЭВ-2 или ПЭВТЛ-2 диаметром 0,39 мм (во всяком случае не ниже 0,35).

«С»:Я посоветовал бы еще одно. Намотать на челнок, примерно, по ВОСЕМЬ МЕТРОВ этого провода, сложенного вдвое. А затем наматывать тор одновременно. Тогда параметры обмоток 1 и 2 будут одинаковыми. Намотку следует производить аккуратно, равномерно распределяя витки по кольцу.

«Н»:А третью обмотку?

«С»:Ее мы наматываем на другой тор.

«А»:Ну, а как мы поступим с питанием варикапов? Что, мотать на тор еще одну обмотку, но тонким проводом?

«С»:Ни в коем случае! Это не только не нужно, но даже вредно!

«А»:Почему вредно?

«С»:Потому что к напряжению, которое запитывает варикапы, предъявляются совершенно особые требования! Несмотря на смехотворный ток потребления, качество и стабильность напряжения должно быть высочайшим!

«Н»:Стабильность — это я понимаю. А вот что такое КАЧЕСТВО напряжения?

«С»:Этот термин следует понимать таким образом, что АМПЛИТУДА ПУЛЬСАЦИЙ выходного напряжения должна быть ИСЧЕЗАЮЩЕ малой! Так, при напряжении 30 вольт, амплитуда пульсаций не должна превышать десятых долей милливольта!

«А»:А почему так строго?

«С»:Такова суровая правда жизни, о любознательные мои друзья! Это напряжение определяет величину емкости колебательного контура генератора плавного диапазона приемника! И здесь «шутки» просто неуместны! Поэтому поступают следующим образом.

Несколько ранее я уже приводил проверенную и отлично зарекомендовавшую себя ПРАКТИЧЕСКУЮ принципиальную схему получения столь необходимых нам 30 вольт высокого качества из, как говорится, любого источника более низкого напряжения. Вспомните рис. 16.4.

«А»:Схема, я тебя узнал. Именно такую мы применили для той же цели и в первом KB-приемнике! Но мне не совсем ясно, почему генератор низкой частоты для преобразователя вы предложили транзисторный, а не на ОУ?

«С»:Во-первых, потому, что этот генератор имеет ОДНОПОЛЯРНОЕ питание! Что очень удобно!

Во-вторых, схема, при необходимости, имеет резервы использования. Снабжена она и системой автоматической стабилизации амплитуды колебаний!

«Н»:Но лампочка, выступающая элементом системы стабилизации амплитуды, сама светиться не должна?

«С»:Нисколько! Напротив, только исключительно острый глаз, да и то вблизи, в темноте, заметит, что нить лампочки слегка порозовела! Смысл применения этой микролампочки заключается в следующем. Для получения гармонических колебаний с МАЛЫМИ ИСКАЖЕНИЯМИ используют инерционно-нелинейную цепь отрицательной обратной связи. Нужный характер нелинейности обеспечивается тогда, когда с ростом амплитуды сигнала уменьшается сопротивление в цепи эмиттера транзистора задающего генератора.

«А»:То есть получается, что лампочка играет роль терморезистора?

«С»:И с величайшим успехом! На транзисторах VT3,VT4,VT5 и VT6 собран симметричный оконечный каскад генератора. Цепь обратной связи поддерживает высокую стабильность работы генератора в достаточно широком диапазоне температур.

«А»:А какие элементы данной схемы определяют рабочую частоту?

«С»:Прежде всего, это конденсатор С1. В представленном на схеме варианте, генератор выдает частоту около 8 кГц. Каскад, собранный на VT7, посредством повышающего трансформатора (собранного на ферритовом колечке) и высококачественного мостового выпрямителя, в качестве которого применена матрица 2Д906А (Б), позволяет получить напряжение около 35 вольт.

«А»:Которое затем подается на компенсационный стабилизатор, в чем-то подобный уже рассмотренным ранее, а во многом и отличающийся! Например, я не возьму в толк, зачем потребовалась микросхема там, где ранее мы обходились с помощью транзисторов?

«Н»:И что это за непонятное включение ДВУХ из них, а именно VT13 и VT14?

«С»:Во-первых, микросхема здесь использована со смыслом и по причине крайней необходимости! Строго говоря, 198НТ1 — это даже не микросхема, а МИКРОСБОРКА, где на одном кристалле сформированы ПЯТЬ транзисторов. Два из них (по схеме VT11 и VT12) имеют объединенный эмиттер.

Поскольку их параметры настолько ИДЕНТИЧНЫ, что попытаться подобрать подобную пару из дискретных транзисторов — конечно можно! Но я очень не советую! Неблагодарное это занятие!

Во-вторых, мало того, что у VT11 и VT12 одинаковые параметры! Эти транзисторы ВСЕГДА будут находиться в одинаковых температурных режимах! В том случае, если у них приблизительно одинаковы коллекторные токи, естественно! Вот что такое технология изготовления транзисторов на ОДНОМ кристалле!
