«А»:Разъемы типа BNC (байонет) очень распространены. Их насчитывается десятки видов! Какие модификации найдут непосредственное применение в нашей разработке?

«С»:Вообще самые распространенные — это пара: СР-50-74 ПВ и СР-50-73 ФВ, рассчитанные на применение кабелей с внешним диаметром 3,5 мм. Но для нас наиболее предпочтительными являются такие пары, как: СР-50-104 ФВ и СР-50-103 ФВ или подобные им. Они рассчитаны на кабели с внешним диаметром 2,5 мм.

Ну вот, пожалуй и все по общим вопросам!

«Н»:Теперь можно перейти к схемотехнике?

«С»:Да, если бы не одна «мелочь». А именно, чем вы, друзья мои, собираетесь запитывать макет, а затем и конструктивно оформленные блоки радиоприемника?

«Н»:То есть необходим некий блок питания? А какое выходное напряжение он должен выдавать?

«А»:Полагаю, Незнайкин, что Н И КАКИМ одним выходным напряжением мы не обойдемся!

«С»:Правильная мысль! Давайте прикинем: для питания ОУ, а они у нас явно найдут применение, необходимо симметричное (как «+», так и «-») напряжение 15 вольт. Или, по меньшей мере, симметричное напряжение 10 вольт! Затем напряжение для ЦОУ. Его величина составляет + 7,5 вольт. Затем, относительно высокое напряжение для варикапов +30 вольт. Для питания усилителей, гетеродинов, преобразователей и наконец, УНЧ (усилителя низкой частоты) — тоже необходимо симметричное напряжение 15 вольт.

«А»:То есть необходимы, как минимум, ТРИ напряжения относительно мощных, способных отдать ток до 300 мА. И одно напряжение (для запитки варикапов), имеющее крайне незначительную токовую нагрузку.

«С»:Действительно, сами варикапы тока, практически, не потребляют! Но стабилизатор, запитывающий варикапы, некоторый ток все же потребляет. А поскольку напряжение на варикапы подается с движка многооборотного переменного резистора ППМЛ-1И, то важен номинал этого резистора. Наиболее предпочтителен номинал 22 кОм. Следовательно, ток потребляемый этим резистором, — около 2 мА. И внутреннее потребление стабилизатора — тоже, примерно, 2–3 мА. Вот из этого и будем исходить.

«Н»:Но ведь батарейки нас не спасут?

«А»:Ну конечно не спасут! Так что некий «лабораторный блок» сетевого питания строить все равно придется.

«С»:Это не проблема. Тем более, что это далеко не напрасный труд! Или этот же лабораторный блок, или такой же подобный, все равно должен войти в состав радиоприемника.

«Н»:Ну и отлично! Делать, так делать!

«С»:А еще говорят, что весь энтузиазм остался в прошлом!.. Ну, в таком случае, начнем рассмотрение схемотехнических вопросов именно с блока питания!

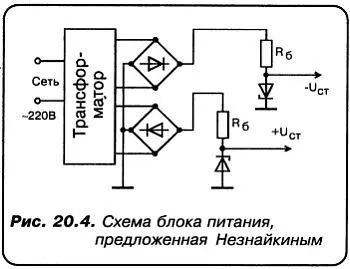

«Н»:Это, наверное, достаточно просто! Вот я сейчас зарисую «принципиалочку». Значит так… Трансформатор, выпрямители, а затем — на стабилитроны. Вот так, готово! А что, разве неправильно (рис. 20.4)?…

«А»:Твоими устами, Незнайкин, да мед бы пить!.. Представь себе, что идея у тебя правильная. Но, к сожалению, только в принципе! А любой прибор, Незнайкин, запомни это, должен работать НЕ В ПРИНЦИПЕ, А В КОРПУСЕ!

«Н»:А в чем ОНА — моя ошибка?

«А»:Если строить стабилизатор по предложенной тобой схеме, Незнайкин, учитывая тот факт, что сквозной ток стабилитрона СРАВНИМ ПО ВЕЛИЧИНЕ с током нагрузки, то плата за электроэнергию будет несколько выше оптимальной! А самое главное — стабилизатор этот все равно будет НИКУДА НЕ ГОДЕН! Потому что НЕСТАБИЛЬНОСТЬ выходного напряжения будет не менее нескольких ДЕСЯТКОВ МИЛЛИВОЛЬТ!

«Н»:Ну, а что с этим можно поделать?

«С»:Очень даже можно! Ты нарисовал так называемый ПАРАМЕТРИЧЕСКИЙ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ. То есть такой, степень стабилизации которого зависит от параметров примененных стабилитронов.

Но в современной электронике подобные стабилизаторы давно не применяются! А имеют место только, так называемые, КОМПЕНСАЦИОННЫЕ СТАБИЛИЗАТОРЫ. Ты ведь имел с ними дело, дружище Аматор?

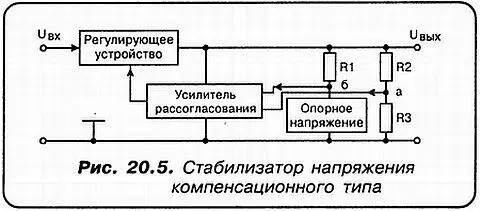

«А»:Да, это великолепная вещь! Принцип действия компенсационного стабилизатора (иначе КС) сводится к автоматическому регулированию выходного напряжения. Компенсационные стабилизаторы напряжения являются АВТОРЕГУЛИРУЕМЫМИ УСТРОЙСТВАМИ с замкнутой системой автоматического регулирования. Принцип действия показан на приведенном рис. 20.5.

«Н»:Получается, что делитель напряжения на резисторах R2 и R3 позволяет получать в точке «а» напряжение, пропорциональное выходному U вых.

«А»:Да, если меняется U вых, скажем, увеличивается, то увеличивается и потенциал точки «а». А если U выхуменьшается, то это происходит и в названной точке тоже. Ну, рассуждай дальше…

«Н»:Я не знаю, как получается опорное напряжение в точке «б», но, оно НЕ ИЗМЕНЯЕТСЯ при изменении U вых! Но тогда между точками «а» и «б» возникает некоторое напряжение, величина и знак которого зависят от U вых?…

«С»:Смелее, Незнайкин! Далее это РАЗНОСТНОЕ напряжение заводится на входы УСИЛИТЕЛЯ РАССОГЛАСОВАНИЯ, на выходе которого вырабатывается сигнал, величина которого пропорциональна модулю напряжения рассогласования. А полярность такова, что управляемое им РЕГУЛИРУЮЩЕЕ УСТРОЙСТВО компенсирует ВСЕ изменения выходного напряжения.

Таким образом, СТАБИЛИЗАЦИЯ СВОДИТСЯ К УСТРАНЕНИЮ РАЗНОСТИ между эталонным (или опорным) напряжением и той частью выходного напряжения, которая поступает в точку «а». Ну вот, а теперь можно переходить к РЕАЛЬНЫМ принципиальным схемам!

КОНЕЦ ВТОРОЙ ЧАСТИ

«Аматор»:Ну тогда вам, Спец, и карты в руки!

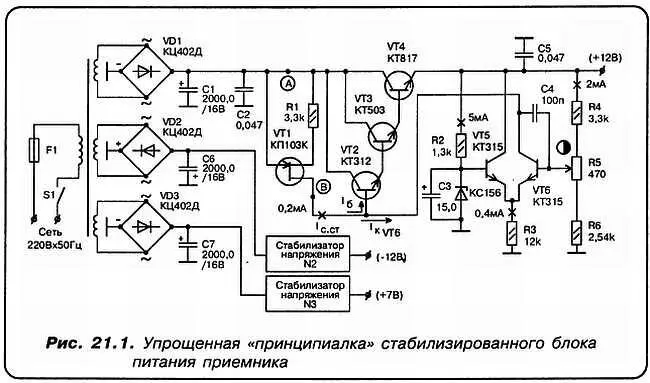

«Спец»:Вот какую принципиальную электрическую схему электронного стабилизатора напряжения я предлагаю сперва для обсуждения, а затем для реализации (рис. 21.1).

«Незнайкин»:Есть моменты в этой схеме, которых я не понимаю совершенно! Например, какую функцию выполняет транзистор КП103К?

«С»:Очень важную, дорогой Незнайкин! Этот типичный jFET, имеющий канал p -типа, включен в качестве СТАБИЛИЗАТОРА ТОКА. Этот стабилизатор тока удобен именно тем, что выполняется по схеме БЕЗ использования вспомогательного напряжения, благодаря чему это дает возможность включить его как ДВУХПОЛЮСНИК.
