Александр Кульский - КВ-приемник мирового уровня? Это очень просто!

«Н»:Совсем крохотные!

«С»:И тем не менее великолепно зарекомендовавшие себя в радио-технических цепях.

«А»:А какой у них ток срабатывания?

«С»:Существенный вопрос. Я предполагаю, что наиболее оптимальными для нас будут РЭС-49, имеющие номер технического паспорта 428. У них ток срабатывания — 7 мА; напряжение срабатывания — 11 вольт. Специфику их схемотехнического применения дадим тогда, когда перейдем к рассмотрению конкретных схем.

«А»:Какие еще элементы остались без рассмотрения?

«С»:Да вот, например. Что мы решаем по поводу регулирующего устройства для системы АРУ?

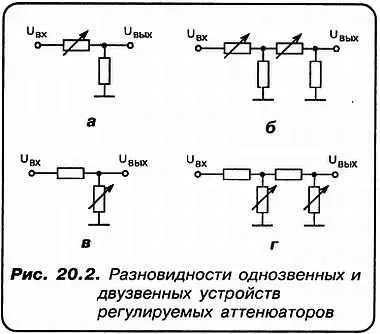

«А»:Пожалуй, можно подумать о применении в качестве таковой, системы, включающей в себя полевой транзистор. Мне как-то пришлось читать, что регулирующие устройства для аттенюаторов цепей АРУ бывают однозвенными, а также двузвенными. С продольным и поперечным включением регулируемого элемента (резистора). Я зарисовал это (рис. 20.2). Здесь на рис. 20.2, а и б изображены аттенюаторы с продольным расположением регулирующего резистора, а на рис. 20.2, в и г — с поперечным расположением.

«Н»:А в качестве регулирующего резистора ты и предлагаешь взять «полевик»?

«А»:Ну естественно!

«С»:Поздравляю, дорогой Аматор! Это очень неплохое решение, особенно если использовать варианты с поперечным расположением. У них нелинейность заведомо меньше, чем у продольных.

«А»:Тогда, может, приступим к выбору типа полевого транзистора для этой цели?

«С»:Мы бы немедленно приступили к этой работе, случись нам говорить на эту тему лет двадцать назад! Но мы говорим об этом именно сегодня. Поэтому я просто обязан заметить, что наиболее высокую степень линейности регулирования достигают не с помощью jFET или MOSFET, а с помощью совершенно иных приборов — ОПТРОНОВ и XОЛЛОTPОHОB!

«А»:О холлотронах я слышу вообще в первый раз!

«С»:Холлотрон — это преобразователь, основанный на эффекте Холла, управляемый магнитным полем. У этого прибора есть немало сторонников, но я не из их числа. Иное дело — ОПТРОН!

Вообще оптическая электроника — это бескрайний Океан! В нем можно утонуть с головой!

«Н»:Если перед этим акулы не съедят!

«С»:А их, поверь, хватает! Оптоэлектроника — это стремительно развивающаяся область электроники, оптики и еще Бог знает чего! Я листал недавно ведомственный справочник, так оптоэлектронные приборы занимают уже отдельные тома! Каких там только нет!? Так вот, из всего этого великолепия я выбрал один прибор, который существует, можно сказать, именно для нашего случая.

«А»:Ну, Спец, не томите душу…

«С»:Не стану. Вот я изобразил этот прибор схематически (рис. 20.3).

«Н»:Только и всего?

«А»:Как сказал муравей, увидав слона…

«С»:Дорогой Незнайкин, а разве этого мало? Все гениальное сперва может и не казаться таковым. Очевидно, ты просто не вдумался в то, что видишь?

«Н»:Ну, я так понимаю, что внизу изображен светодиод. А вверху, очевидно, фоторезистор. Когда светит светодиод — сопротивление фоторезистора R фМИНИМАЛЬНОЕ, а когда он не светит, то МАКСИМАЛЬНОЕ!

«С»:Все правильно, но не совсем. Дело в том, что излучающий светодиод имеет ЛИНЕЙНУЮ характеристику интенсивности излучения от величины тока, проходящего через него. Следовательно, фоторезистор R фбудет также ЛИНЕЙНО и плавно изменять свое сопротивление!

«А»:Это действительно здорово! Во-первых, у сигнальной цепи НИКАКОЙ гальванической связи с управляющей цепью НЕТ! Даже у полевых транзисторов реальная АССИМЕТРИЯ характеристик, если поменять местами сток и исток все равно существует!

А здесь ее просто нет! А как называется это чудо?

«С»:С удовольствием сообщаю. Это АОР-124. Его данные мы помещаем в наш с вами справочник. Но мы связались с высокими частотами, однако ещё не решили вопрос, какими марками кабелей и разъемов мы с вами будем осуществлять коммутацию высокочастотных блоков? Поскольку обычные проводники длинною 7—10 см для передачи ВЧ-сигналов совершенно не пригодны. Они и сами «излучают» и «принимают» на себя высокочастотные электромагнитные поля.

«Н»:Я раньше думал, что кабель используется только для подачи сигнала от коллективной антенны к телевизору!

«А»:Полагаю, что теперь уже ты так не думаешь! Но я бы попросил рассказать о кабелях вас, Спец!

«С»:Линии передачи сигнала играют ответственную роль в радиочастотных цепях, где они используются в качестве путевода для сигналов от одного участка схемы к другому. Интересно, что линии передачи сигнала являются как бы исключением из того принципа, согласно которому полное сопротивление источника сигнала, в идеале, должно быть малым по сравнению с сопротивлением нагрузки, создаваемым возбуждаемой целью; а нагрузка должна иметь входное сопротивление, которое превышает сопротивление источника, к которому она (нагрузка) подключена. Вот как раз для линий передачи оказывается, что нагрузка должна иметь сопротивление, РАВНОЕ волновому сопротивлению линии.

«А»:В этом случае говорят, что «линия согласована»?

«С»:Именно так! При этом сами линии передачи сигнала бывают, в основном, двух видов: ПАРАЛЛЕЛЬНЫЕ ПРОВОДНИКИ и КОАКСИАЛЬНЫЕ ЛИНИИ. Именно коаксиальные линии используются в виде коротких отрезков с разъемами типа BNC (байонетными) для передачи сигналов между приборами, или блоками, или даже отдельными узлами. Коаксиальные линии, будучи полностью экранированными, исключают влияние излучения и наводок от внешних сигналов.

«А»:Я встречался с определениями, что такой-то кабель обладает «волновым сопротивлением — 75 Ом». Или 50 Ом. Что имеется в виду?

«С»:Это значит, что волна, бегущая по линии, имеет отношение напряжение/ток, равное Z 0. Это Z 0обычно равно или 75 или 50 Ом. При работе с ВЧ сигналами ОЧЕНЬ ВАЖНО «согласовать» нагрузку с волновым сопротивлением линии.

«А»:В связи с тем, что «согласованная» нагрузка может передать импульс в оконечное устройство без искажений?

«С»:Верно! Причем именно в этом случае вся мощность сигнала попадает в нагрузку. Поэтому при конструировании узлов мы будем пользоваться коаксиальными линиями. Следовательно, входы и выходы ВЧ блоков будут выполняться с использованием ВЧ-разъемов.
