«С»:Чтобы этого ни в коем случае не произошло, есть несколько рецептов! Можно, например, предварительно обмотать кольцо лентой, приготовленной из тонкого целлофанового кулька. Еще лучше — воспользоваться для этого фторопластовой лентой.

«А»:А лакоткань?

«С»:Тоже не исключено. Но в моей практике был случай, когда, несмотря на все эти ухищрения, острый край кольца все же прорезал лакоткань и нарушил эмалевую изоляцию проводов! Поэтому теперь я поступаю иначе. Начинаю с того, что беру надфиль круглого или полукруглого сечения (но ОБЯЗАТЕЛЬНО С АЛМАЗНОЙ НАСЕЧКОЙ). И затем аккуратно обрабатываю как внешнюю, так и внутреннюю поверхности кольца.

«Н»:Ну и мороки с этими кольцами!

«С»:Вовсе не так много, как кажется. Зато после такой обработки можно ни фторопластом, ни целлофаном, ни лакотканью тороидальный сердечник не обматывать! Кстати, в нашем случае количество витков скрученного провода будет очень невелико. В зависимости от требуемой полосы частот, от 10 до 20 витков.

«А»:Всего то?

«С»:А чего ты ожидал, дорогой друг? Полагал, что потребуются многие десятки или даже сотни витков? Как видишь — нет!

«Н»:А как поступим с «узелком»?

«С»:Возьмем ножницы и, аккуратненько так, срежем. Получается изделие, показанное на рис. 19.2. Теперь зачистим и залудим концы проводов. С помощью тестера убедимся, что проводники не закорочены.

«А»:Я обозначил здесь номерами 1 и 3 — концы одного из проводов скрученной пары, а номерами 2 и 4 — концы другого проводника.

«С»:А теперь — внимание! Я аккуратно скручиваю вместе концы проводов 2 и 3 . А затем пропаиваю их. У нас получился простейший ШПТЛ.

А вот как подобная конфигурация выглядит на принципиальной электрической схеме (рис. 19.3).

«Н»:А что означают точки возле начала обмоток?

«С»:Что полярность подключения обмоток должна быть только такой, как показано. И никакой другой!

Ну, можем считать, что предварительные сведения о ШПТЛ — получены! Теперь можем переходить к рассмотрению других компонентов.

«Спец»:Поговорим об очень ответственных компонентах нашего, ещё не построенного, приемника. А именно — о реле!

«Аматор»:Об электромагнитных реле? Но для чего они в нашем приёмнике?

«С»:А как вы, милостивый государь, собираетесь реализовывать переключение диапазонов?

«А»:С помощью переключателя, естественно. Правда, если исходить из современных тенденций, можно попробовать использовать специальные переключающие диоды, например.

«Незнайкин»:Или панельку, как у калькулятора ил и у цифрового телефона.

«А»:Да, в конце-концов, поставить хороший герметизированный барабанный переключатель? Я знаю подходящие.

«С»:Это всё понятно! Иными словами, вы предлагаете в высококачественном приемнике, значительное количество слаботочных проводников вытянуть из-под экрана, дотянуть до переключателя, а затем тянуть обратно?

«А»:Я же говорил о переключающих диодах! Тогда всё можно решить тихо-мирно!

«С»:Это в высококачественном приемнике-то!? Какая милая шутка! То есть ввести в состав входных контуров заведомо нелинейные элементы, которые ещё и ухудшают развязку? Ну, уж нет!

«А»:А что ещё можно предложить?

«С»:Ничего, кроме коммутации входных цепей с помощью специализированых малогабаритных электромагнитных реле. На сегодняшний день они для этих применений зарекомендовали себя отлично!

«Н»:Один приятель принес как-то в класс электромагнитное реле. Здоровущее такое!..

«С»:Я говорил о специализированных! Напомню, что электромагнитные реле предназначены для коммутации электрических цепей в системах автоматики, сигнализации и связи. Вообще слово «реле» — французского происхождения и имеет многовековую историю. Раньше оно означало почтовые станции, на которых происходила перепряжка лошадей.

В нашем случае реле выглядит несколько иначе. Оно состоит из корпуса, сердечника, катушки и контактной группы. Или даже нескольких контактных групп. Всё это смонтировано на общем основании и закрыто чехлом.

«А»:Я слышал, что есть и так называемые ГЕРКОНОВЫЕ реле.

«С»:Да, есть. Вообще ГЕРКОН — это герметизированный контакт. Он помещается в стеклянную колбочку, заполненную инертным газом. Контакты геркона, находящиеся внутри колбочки, представляют из себя контактные ферромагнитные пружины. Они, одновременно, являются и элементом магнитной цепи. Если магнитное поле имеет достаточную напряженность, эти контактные пружины притягиваются. При этом они, обратимо деформируясь, замыкают или размыкают контакты.

«Н»:А в обычных реле не используются герконы?

«А»:В обычных — нет! Но меня смущает тот факт, что контактные группы обычных реле рассчитаны на значительные токи и напряжения. Они справятся с коммутацией очень малых сигналов?

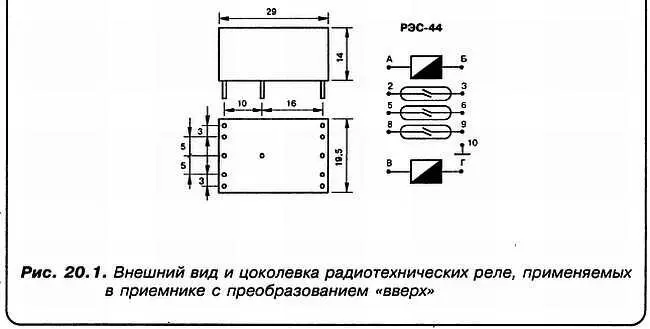

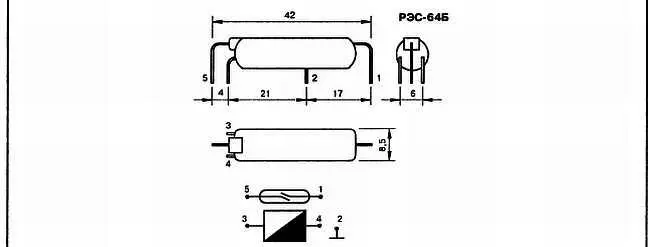

«С»:Обычные реле НЕТ, не справятся! Но есть несколько типов реле, которые предназначены самим провидением для коммутации радиочастотных цепей. Это, например, герконовые реле типа РЭС-42; РЭС-43; РЭС-44; РЭС-64 и т. д. Но… все они достаточно великоваты, а учитывая их потребное количество, со вздохом, правда, но мы вынуждены будем по этой причине отказаться от их применения в нашей конструкции (рис. 20.1).

«Н»:Ну, а есть какие-нибудь ну очень миниатюрные реле, способные успешно коммутировать слабые высокочастотные сигналы?

«С»:К нашему общему удовольствию — да! Причем несколько типов.

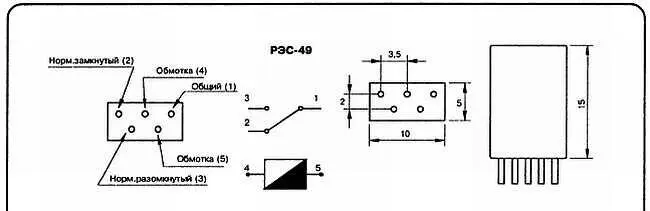

Например: РЭС-49; РЭС- 60; РЭС-80 и т. д. Герконов они НЕ СОДЕРЖАТ! Из них самые подходящие и доступные — это РЭС-49. Они имеют одну контактную группу на переключающих контактах с серебряным или платиновым покрытием. Гарантированное количество срабатываний для нашего режима коммутации — до миллиона! Их габаритные размеры — площадь, занимаемая на плате — 5x10 мм. Высота — 15 мм.
