Александр Кульский - КВ-приемник мирового уровня? Это очень просто!

«А»:Ну… сидеть у костра с друзьями… Да! Считать до десяти!

«С»:Молодцом! А пересчитывать импульсы путем загибания пальцев мы ведь не собираемся? Нет? Вот поэтому хочу предложить вашему высокому вниманию великолепную (в своем роде) ИМС все той же серии К176. В ней, правда, не сотни тысяч элементов, а всего только сотни, но свою роль эта микросхема выполняет нормально!

«Н»:А какова ее роль?

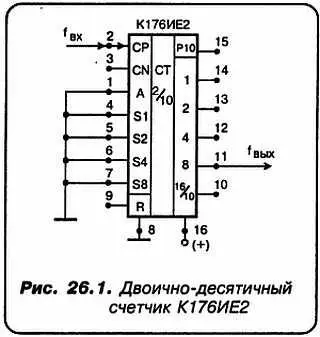

«С»:Ее основная роль и задача — это быть СЧЕТЧИКОМ. Считать импульсы. От одного до десяти. Да вот она, перед вами! Прошу взглянуть на рисунок. К176ИЕ2 — двоично-десятичный счетчик. Прошу любить и жаловать (рис. 26.1)!

«А»:ДВОИЧНО-ДЕСЯТИЧНЫЙ следует понимать так, что он может работать и в режиме многократного деления длительности входных импульсов НА ДВА, и в режиме ПЕРЕСЧЕТА количества входных импульсов с коэффициентом ДЕСЯТЬ?

«С»:При этом в первом случае 176ИЕ2 действительно делит число входных импульсов на 2; 4; 8 и 16. Без изменения их скважности! А во втором случае, на своем 11 выводе микросхема формирует ОДИН импульс ПОСЛЕ того, как на ее СЧЕТНЫЙ ВХОД «СР» поступает ДЕСЯТЫЙ счетный импульс!

«Н»:То есть на вход «СР» идут непрерывной чередой импульсы, число которых делится ТОЧНО на ДЕСЯТЬ на выходе 8 (вывод ИМС 11 )?

«С»:Ты все очень правильно себе представляешь!

«А»:А что означают обозначения S1; S2; S4 и S8?

«С»:Это, так называемые, ВХОДЫ ПРЕДУСТАНОВКИ. Они нам, возможно, понадобятся позднее. Пока же мы их объединим и соединим с «землей». И еще одно. ИМС 176ИЕ2 делит на 10 в ПАРАЛЛЕЛЬНОМ КОДЕ, что очень удобно!

«Н»:А что такое параллельный код?

«А»:Это разложение ЛЮБОГО десятичного числа по степеням двойки посредством электрических импульсов.

«Н»:Нуты и сказал!..

«А»:Ну ты и спросил!..

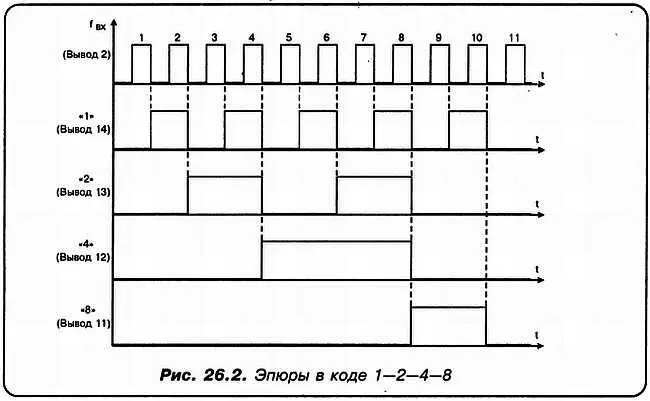

«С»:Друзья мои, все о'кей! Но недоумение Незнайкина, очевидно требует, чтобы вышесказанное было отображено в более наглядном графическом виде (рис. 26.2).

«Н»:Это было бы именно то, что нужно!

«С»:В таком случае — смотрите! Здесь изображены, синхронизированные во времени, реальные эпюры, которые присутствуют на соответствующих выходах ИМС К176И Е2. Этот код так и называется: 1-2-4-8.

«А»:Ну, наконец-то я его вижу!

«С»:Ты можешь наблюдать его и на осциллографе.

«Н»:А зачем нужен вывод «CN»?

«С»:Достаточно знать, что этот вывод должен (через резистор 3 кОм) быть подключен к плюсу питания микросхемы. Кстати, учтите, что вывод, обозначенный, как «R» — служит для ОБНУЛЕНИЯ счетчика.

Счет разрешен, когда на выводе «К» присутствует уровень логического «0». Но если на этом выводе имеется потенциал, соответствующий логической «1» — тогда счетчик сбрасывается в НУЛЬ!

«А»:Ну, а как понимать назначение вывода «А»?

«С»:Вывод «1», обозначенный, как «А» — следует в нашей схеме просто соединить «землей». Ну, а выводы 10 и 15 — не используются.

«Н»:Теперь счетчик готов к работе?

«С»:Вполне! Ведь ради этого он и создан! Но обратите внимание! Вот счетчик начал считать импульсы. А как без осциллографа, наглядно, в любой момент, можно видеть, каковы его успехи в счете?

«А»:Нужно его выходы соединить с цифровым индикатором. Но, цифровые индикаторы десятичных цифр имеют СЕМЬ СЕГМЕНТОВ! Так их от К176ИЕ2 — не задействовать!

«С»:Разумеется! Для подобной операции предназначена другая ИМС, которая изготовляется именно для РАБОТЫ В ПАРЕ с К176ИЕ2. Эта ИМС именуется К176ИД2. Она представляет из себя универсальный ПРЕОБРАЗОВАТЕЛЬ КОДОВ (рис. 26.3).

«Н»:Какого кода в какой?

«С»:Двоично-десятичного 1-2-4-8 в СЕМИСЕГМЕНТНЫЙ ПОЗИЦИОННЫЙ. А универсальным этот преобразователь считается из-за того, что имеет в своем составе как ПАМЯТЬ, так и СЕРВИС!

«Н»:Как сказал, по другому правда поводу, Максим Перепелица — в каком смысле?

«С»:Да в самом прямом! Входы «S» и «К» дают возможность осуществлять гашение подключенных к микросхеме индикаторов, а также ИНВЕРТИРОВАТЬ полярность выходных сигналов. А это имеет решающее значение, если индикаторы попались не с той буквой!

«А»:Это как в «Белом солнце пустыни», когда гранаты были «не той системы»? И потом я хотел спросить, а куда подключается вывод, обозначенный, как «С»?

«С»:Только не к земле! Этот вывод управляет памятью К176ИД2. Когда на входе «С» — уровень «1», ИМС сбрасывается в «0».

«Н»:Я вижу также СЕМЬ выводов, обозначенных как: а; Ь; с; d; е; f; q. Мы их не перепутаем, подсоединяя к индикаторам?

«А»:Не боись, не перепутаем. Меня, кстати, больше занимает вопрос разумного выбора самого индикатора.

«С»:Да, это вопрос достаточно тонкий. Поскольку скорость и точность ОПОЗНАНИЯ цифр зависит от ряда факторов. От формы цифр, их размеров, яркости свечения индикатора, его расстояния до наблюдателя, внешней освещенности. Не последнее место имеет ЦВЕТ свечения и эстетика. Все эти факторы для пользователя далеко не безразличны! Выбирается их оптимальное сочетание. Ошибка на этом этапе в дальнейшем может обернуться ошибками при считывании показаний, повышенной утомляемостью, чувством дискомфорта.

Так что, друзья мои, объявляю заседание дискуссионного клуба по этой теме — открытым!

«А»:А может все-таки решим вопрос в пользу ЖКИ?

«С»:Да всем они хороши, особенно учитывая их ничтожное энергопотребление. В переносных и карманных приборах им РАВНЫХ НЕТ! Вот только в помещении, где и будет, в основном, происходить эксплуатация приемника, их применение НЕ ЕСТЬ НАИЛУЧШЕЕ РЕШЕНИЕ! Поскольку они требуют довольно яркого внешнего освещения. А в этом случае происходит переотражение света от стеклянного корпуса ЖКИ. Оператор-слушатель быстро устает. Зрение чрезмерно напрягается. А экономия энергии на малом потреблении ЖКИ с лихвой перекрывается расходом энергии на его внешнее освещение!

«А»:Ну, а ВЛИ?

«С»:Иначе, вакуумно-люминесцентный индикатор?

Хорошая вещь. Но требует использования принципа, так называемой ДИНАМИЧЕСКОЙ ИНДИКАЦИИ. Что усложняет процесс настройки частотомера в целом! Кроме того, для ВЛИ нужны напряжения, которых у нас НЕТ. Нестабилизированное 30 вольт и ПЕРЕМЕННОЕ порядка 3–4 вольта.
