То же самое относится и к динамическому диапазону входных сигналов. В приемниках с двойным преобразованием частоты (первое — «вверх») применяется, как правило ДВУХПЕТЛЕВОЕ АРУ (автоматическая регулировка усиления), что обеспечивает несравненно более качественный прием в условиях сильного замирания сигнала при значительном уровне индустриальных помех.

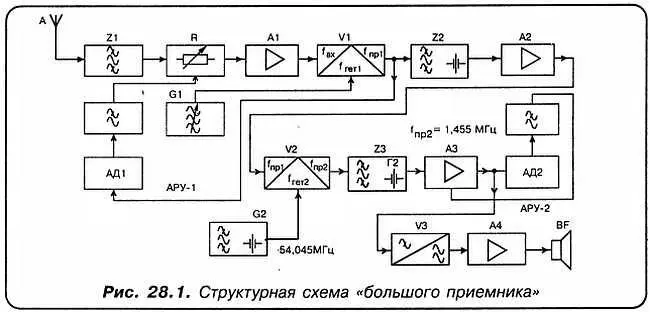

Итак, на рис. 28.1. приведена структурная схема высококачественного радиоприемника с двойным преобразованием частоты.

Первое преобразование осуществляется «вверх». Это означает, что значение первой промежуточной частоты (ПЧ1) выбрано много выше, чем самое высокое значение частоты из спектра принимаемых приемником сигналов. В данном случае весь спектр принимаемых сигналов соответствует МЕЖДУНАРОДНОМУ диапазону коротких волн (КВ) и составляет:

минимальная частота приемника — 5 мегагерц,

максимальная частота приемника — 30 мегагерц.

Этот интервал частот, в свою очередь, разбит на восемь растянутых поддиапазонов:

Первая промежуточная частот (ПЧ1) выбрана стандартной и составляет величину — 55,5 МГц.

Проанализируем, как осуществляется функционирование радиоприемника, выполненного на основании приведенной выше структурной схемы. Прошу, маэстро Аматор…

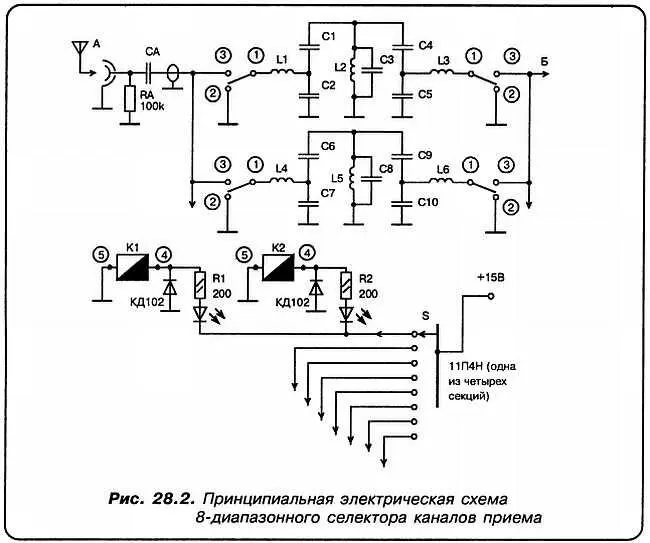

«А»:Сигнал частоты, на которой осуществляется прием и которая может быть любой в интервале от 5 до 30 МГц, от антенны А поступает на вход селектора каналов приема. Этот селектор каналов представляет собой систему из восьми не перестраиваемых полосовых фильтров, обеспечивающих определенные полосы пропускания, соответствующих приведенным выше поддиапазонам (рис. 28.2).

С выхода Б сигнал поступает на вход ВЧ-аттенюатора R , реализованного на р-i-n -диоде. Который, в том случае, если амплитудное значение высокочастотного сигнала невелико, находится в состоянии максимальной высокочастотной проводимости. Следовательно, проходящий через него высокочастотный сигнал, практически, не ослабевает. Далее, с выхода R сигнал подается на вход высоколинейного малошумящего широкополосного усилителя А1, нагрузкой которого является преобразователь частоты (смеситель) VI.

На второй вход преобразователя VI подается высокочастотный синусоидальный сигнал с выхода генератора плавного диапазона (ГПД) G1.

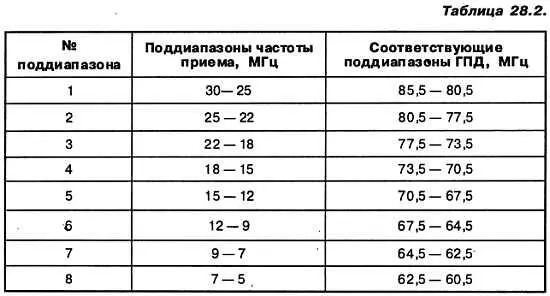

Диапазоны перестройки ГПД находятся, что естественно, в следующей связи со спектром принимаемых радиоприемником частот. Тогда напомним еще раз частоты диапазонов (табл. 28.1).

Таким образом, на выходе VI образуется целый спектр различных частот, являющихся продуктом физического процесса частотного преобразования частоты сигнала и частоты гетеродина. Но только ОДНА из этого спектра, а именно, соответствующая ПЕРВОЙ промежуточной частоте f пр1, соответствует полосе прозрачности высокоизбирательного кварцевого фильтра Z2. С выхода Z2, выделенная и отфильтрованная частота, равная первой промежуточной, т. е. 55,5 МГц, поступает на вход усилителя первой промежуточной частоты А2, нагрузкой которого является второй преобразователь частоты V2.

Второй преобразователь частоты необходим для осуществления процесса переноса полезного сигнала с частоты 55,5 МГц на значительно более низкую вторую промежуточную частоту f пр 2, на которой и будут осуществляться такие манипуляции с сигналом, как основное усиление его величины и детектирование.

В описываемом приемнике в качестве ПЧ2 (второй промежуточной частоты) выбрана частота, равная 1,455 МГц. Легко видеть, что в этом случае, второй гетеродин G2 НЕ ДОЛЖЕН быть перестраиваемым. Но вот требования к стабильности его частоты достаточно велики. Частота колебаний G2 выбрана равной 54,045 МГц. Поскольку это стандартизованная частота для современного ряда кварцевых резонаторов. Далее сигнал с частотой, равной второй промежуточной, т. е. 1,455 МГц подается на вход резонансного усилителя ПЧ2, обозначенного на структурной схеме — А3, перед которым находится селективный фильтр Z3. С выхода А3 сигнал поступает на вход детектора V3, осуществляющего выделение сигнала низкой (звуковой) частоты, поступающей затем на вход УНЧ (усилителя низкой частоты) или, как иногда принято его именовать — УМ3Ч (усилителя мощности звуковой частоты). Нагрузкой которого и является динамик BF.

Как и показано на структурной схеме (см. рис. 28.1.), радиоприемник снабжен ДВУХПЕТЛЕВОЙ системой АРУ — автоматической регулировки усиления. Поясним необходимость применения подобной системы. Начнем с цепи АРУ-2. Подобная цепь присутствует в любых супергетеродинных приемниках. Даже тех, которые реализуют принцип ОДНОКРАТНОГО преобразования частоты. В том числе самых простых и дешевых. Задача такой АРУ — предотвращать перегрузку УНЧ, а, следовательно, искажение звукового сигнала, в случае резкого возрастания уровня сигнала ПЧ на выходе УПЧ приемника, что особенно характерно для КВ диапазонов. Это явление, в свою очередь, связано с резким возрастанием амплитуды принимаемого сигнала в точке приема.

Так что само наличие петли АРУ-2 в предлагаемом для повторения приемнике не является чем-то особенным. Совсем другое дело — качественно- количественные характеристики и сам принцип, положенный в основу действия АРУ-2 в данном случае. Как будет показано ниже, качество АРУ-2, которое достигнуто оригинальным схемотехническим решением, значительно выше, чем можно добиться применением, ставших уже стандартными решений. Но, сохранение высокой линейности функционирования УПЧ2 в широком динамическом диапазоне поступающих на его вход сигналов от преобразователя частоты V2, к сожалению, не является окончательной гарантией высокого качества приема, поскольку велика вероятность того, что возможна ситуация, при которой НИКАКИЕ качественные характеристики петли АРУ-2 не спасут положения!

Это, например, может произойти в случае, если уровень сигнала на антенном входе начинает резко возрастать. Тогда, если не принимать соответствующих мер, на пределе своей линейности может оказаться даже усилитель ВЧ А1. Вот почему и потребовалось применение цепи АРУ-1.

Именно цепь АРУ-1 является надежной защитой от разнообразных помех, которые возникают ЕЩЕ ДО первого преобразователя частоты в связи с тем, что любое проявление нелинейности усилителя А1 приводит к возникновению, так называемых, интермодуляционных искажений. Они проявляются на выходе приемника, когда на его вход воздействует одновременно два или более сигналов, частоты которых НЕ совпадают с частотами основного и побочного каналов радиоприема.
